Interruptor del obturador de cámara automática (6 / 7 paso)

Paso 6: Activar el obturador de cámara con un temporizador 555

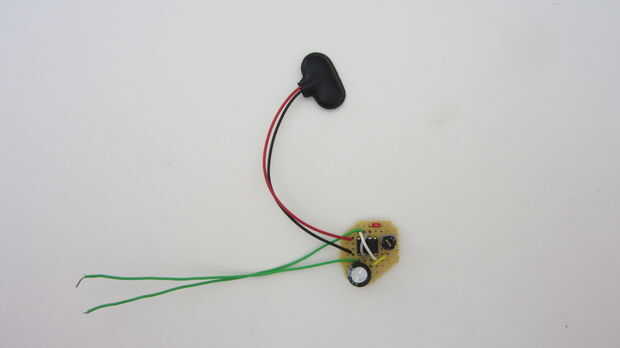

También puede utilizar un simple 555 temporizador IC para activar la cámara. Esto funciona muy bien para tomar fotografías a intervalos regulares como para un lapso de tiempo.

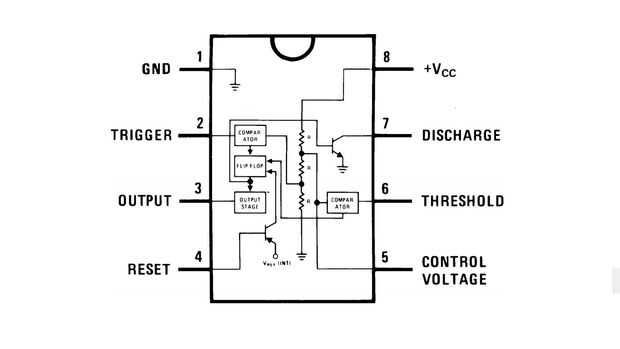

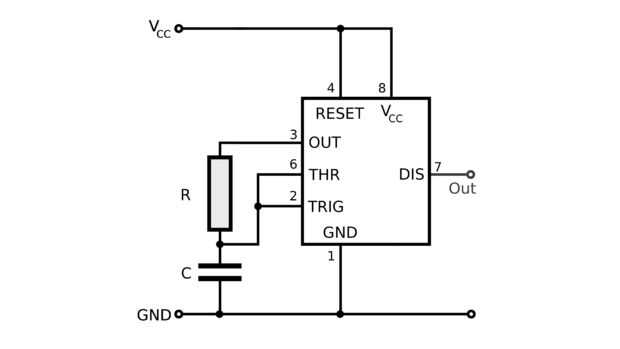

Este circuito es un poco diferente de circuitos regulares de Temporizador 555. El pin 3 se utiliza para carga y descarga del capacitor y el pin 7 es la salida. Elegí este diseño porque durante el ciclo de descarga pin 7 está en corto circuito a tierra a través de un transistor interno. Esto es lo ideal para activar el obturador de la cámara.

Puede alimentar el circuito con cualquier cosa de 4.5V a 18V. El tiempo es controlado por la resistencia y el condensador según la fórmula:

Intervalo de tiempo (segundos) = 1.386 * R * C

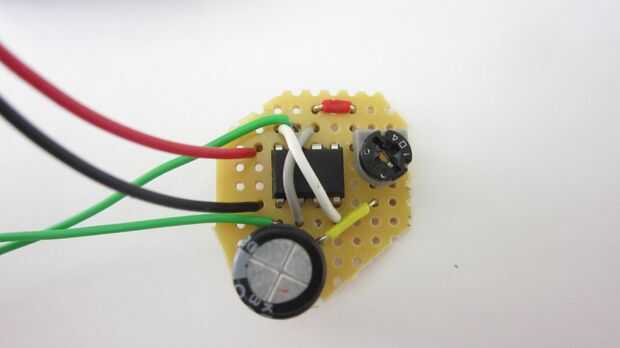

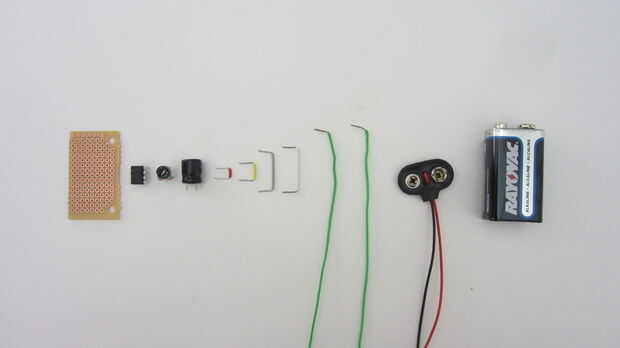

Usé un condensador de 680µF y una resistencia variable de 100 k. Esto me permite ajustar el intervalo de la imagen de cada pocos segundos a cada 94 segundos.

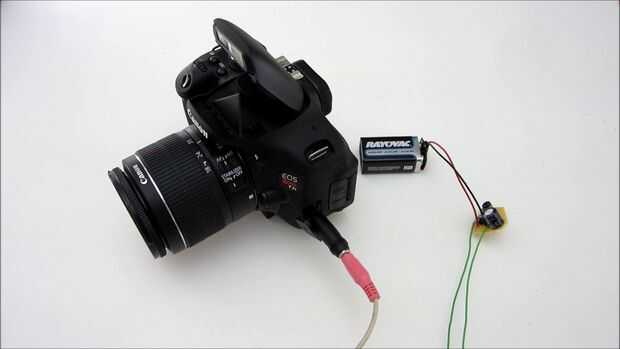

Para conectarse a su cámara, conecte la línea de tierra en el suelo de la cámara. Luego conectar el pin 7 a la función de obturador.
