Paso 1: Haga las conexiones básicas
Pines del Temporizador 555:
1 = GND = tierra
2 = TRIG = gatillo
3 = OUT = salida
4 = RESET = puesta a cero
5 = CTRL = control
6 = THR = umbral
7 = DIS = descarga
8 = Vcc = tensión de alimentación positiva
Para aprender más sobre el 555 circuito integrado de ir a la página de wiki en Temporizador 555 IC: http://en.wikipedia.org/wiki/555_timer_IC
Hay una buena aguja diagrama con pasadores de colores que se pueden utilizar como referencia. Alternativamente se puede buscar el datasheet del 555. La hoja de datos (normalmente en formato PDF) contiene una gran cantidad de detalles técnicos sobre el temporizador 555.

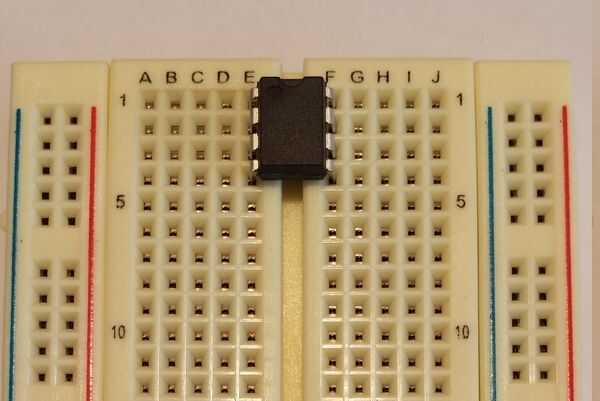

Realizar las conexiones básicas del 555 temporizador:

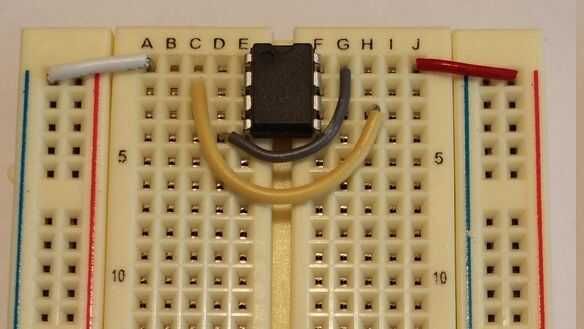

Pin 1 (GND) de la viruta de alambre a tierra.
Cable de la patilla 2 (TRIG) del chip al pin 6 (umbral).
Cable pin 4 (a) de la viruta al pin 8 (Vcc).
Cable de la patilla 8 (Vcc) del chip al poder.

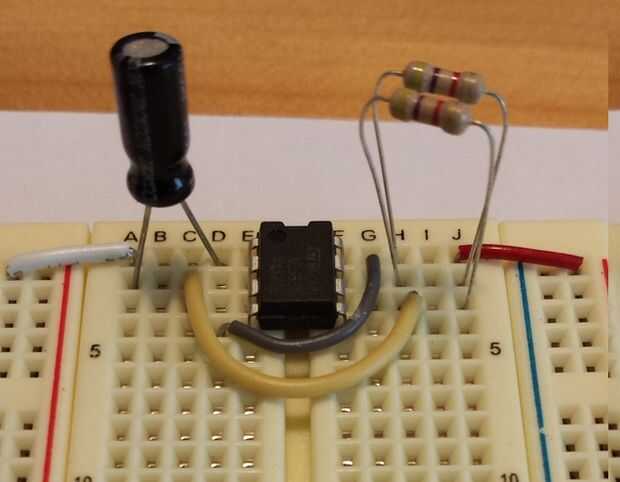

Resistente del Ohm poner una de 4.7 k del pin 8 a pin 7 (DIS) en el chip.
Resistente de Ohm poner una de 4.7 k del pin 7 a pin 6 (THR) en el chip.

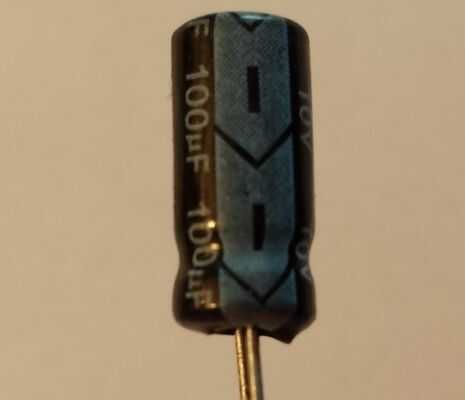

Poner un condensador del pin 1 (GND) al pin 2 (TRIG) en el chip. Tenga en cuenta los condensadores tienen un electrodo que debe estar conectado a tierra. Esto es indicado por el signo negativo en el condensador.
Los pasos hasta este punto son una base para muchos circuitos comunes de Temporizador 555 (modo Astable). Sólo unas cuantas más conexiones y podría hacer un circuito 555 temporizador blinky simple. El chip 555 se puede utilizar para muchos diversos usos incluyendo generación de tono y modulación de ancho de pulso (PWM). Mientras aprendes más sobre el chip Asegúrese de revisar los modos de Temporizador 555 monoestable, biestable y Astable.
Los próximos pasos son exclusivamente para el circuito de señal de vuelta.
