Interfaz de comunicación 1-wire (2 / 9 paso)

Paso 2: Piezas para el proyecto

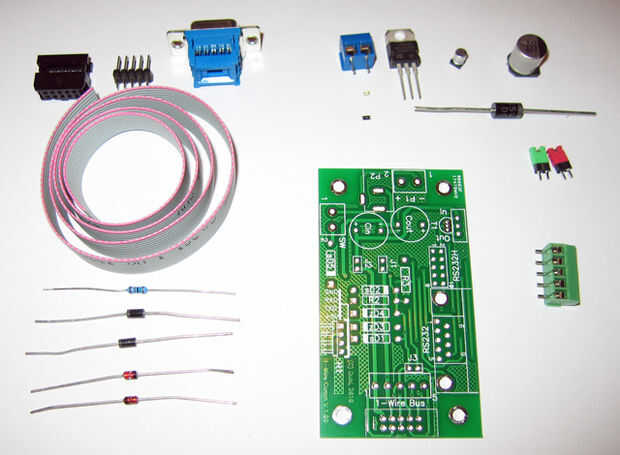

Primera foto Mostrar todas las piezas que utilizaremos en este proyecto.

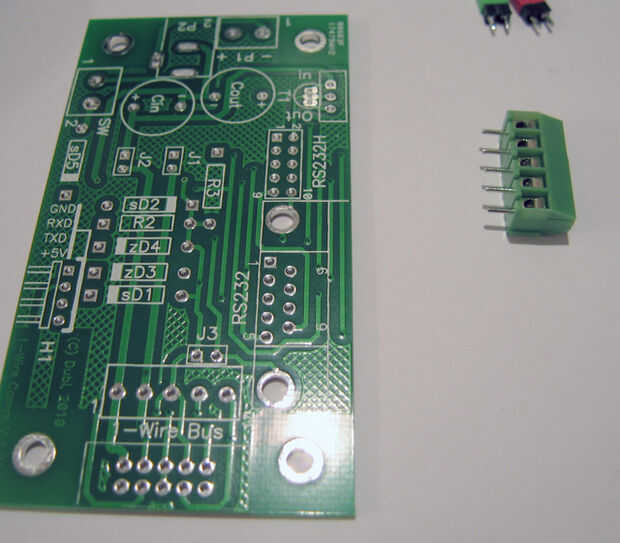

Además de PCB tenemos 3 grupos de elementos:

Regulador de voltaje (5V)

  • IC 7805 (T1)
  • Elco 100 uF (Cin)
  • Elco 10 uF (Cout)
  • 200mil terminal de tornillo de 2 pines (P1)
  • 2 x 2 pines 100 mil con conector de tapa (J1 y J2)
  • 1N5407 Schottky (sD5)
  • LED smd azul (LED)
  • resistencia 100 (R3)

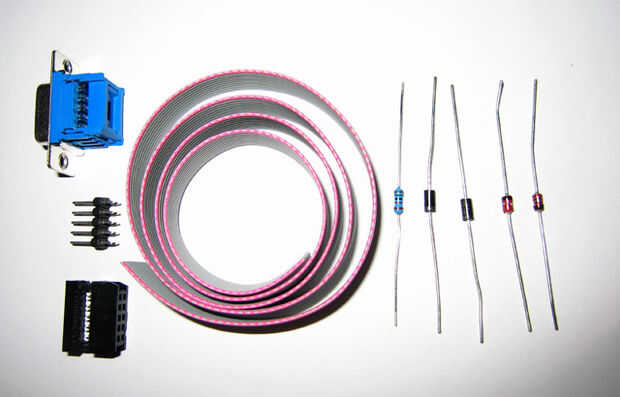

Interfaz de comunicación serial 1-wire

  • 2 diodos x Schottky (1N5818) (sD2 y sD1)
  • 6.2V Zener diodo (zD4)
  • 3.9V diodo Zener (zD3)
  • resistencia 1,5 k (R2)
  • 1m 10 de alambre cable plano
  • Rúbrica de pines 2 x 5 (RS232H)
  • Conector IDC de 10
  • 9 IDC conector hembra D-sub

Autobús 1-wire

  • 5 pasador tornillo terminal de 3,5 mm (1-Wire autobús)

Puede utilizar cualquier combinación de SMD o elementos de tamaño normal, incluso un valor diferente para el mismo tipo de elementos.

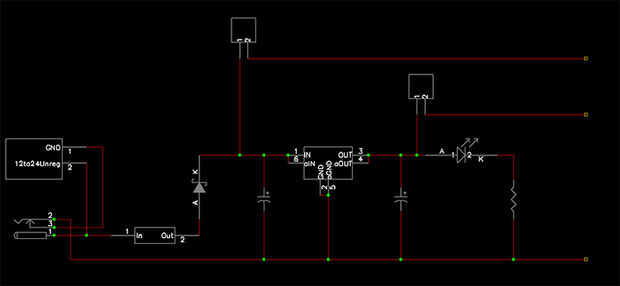

Diagrama esquemático para ambas parte del proyecto están en fotos.
