Interfaz de comunicación 1-wire (1 / 9 paso)

Paso 1: PCB para proyecto

Para este instructable utilizaremos cable 1 Comm V1.00 PCB Junta de Dubi .

Este PCB es muy modular tienen dos partes:

  • interfaz de comunicación serial 1-wire
  • partes del regulador de voltaje (usando IC 78xx)

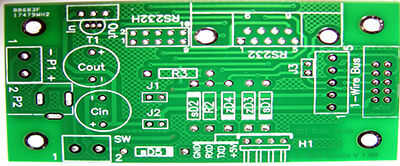

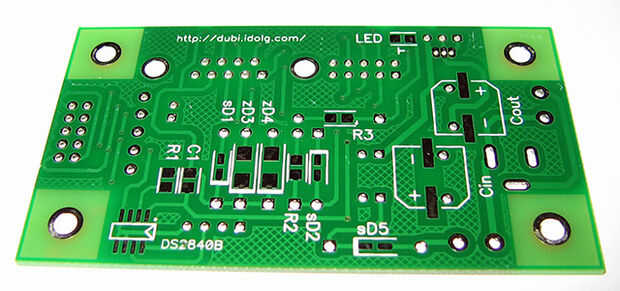

Imágenes muestran a ambos lados del PCB.
PCB dan la posibilidad de usar SMD o elementos de la escala normal para logran la funcionalidad en la mayoría de piezas y opciones de conexión diferentes.

En algunos casos número pequeño puede utilizar dispositivos 1-Wire sin ninguna fuente de alimentación adicional. Cómo siempre al intentar hacer cosas complicadas solo un poco con más dispositivos 1-Wire o con más líneas de comunicación (cables) usted necesitará suministrar dispositivo 1-Wire con poder adecuado.
