Interconexión de un micrómetro Digital a un Arduino y Monitor VGA (2 / 7 paso)

Paso 2: Conectar el cable a la Arduino

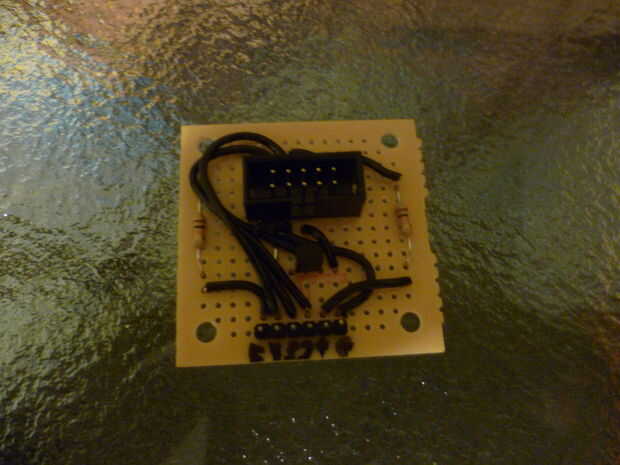

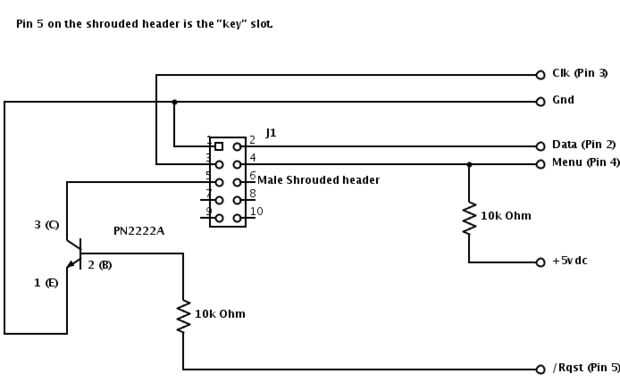

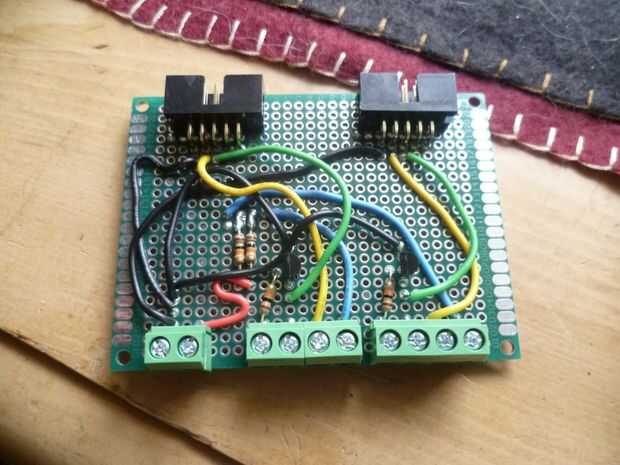

El Arduino se conecta al cable Mitutoyo con unos pocos componentes. 2 x 5 cubierto encabezado que mates al conector hembra en el cable, un transistor PN2222A y dos de 10 k Ohm resistencias. Una resistencia se utiliza con el PN2222A para proteger el micrómetro (o pinza) exceso de tensión, otro para el botón de "menu" a la polarización + 5vdc.
