Intel automatizado sistema de jardinería (6 / 16 paso)

Paso 6: Sensor de luz

Para controlar la cantidad de sol luz cayendo sobre la planta tenemos un sensor de luz. Usted puede comprar un sensor preparado para él. Pero yo prefiero hacer mi propio usando un fotocélula/LDR. Es de muy bajo costo, fáciles de conseguir en muchos tamaños y especificaciones.

¿Cómo funciona?

Una fotocelda es básicamente un resistor que cambia su valor resistivo (en ohmios) dependiendo de cuanta luz está brillando sobre la cara squiggly. Mayor la cantidad de luz que incide sobre él, baja la resistencia y viceversa.

Haga clic aquí para saber más sobre la fotocélula,

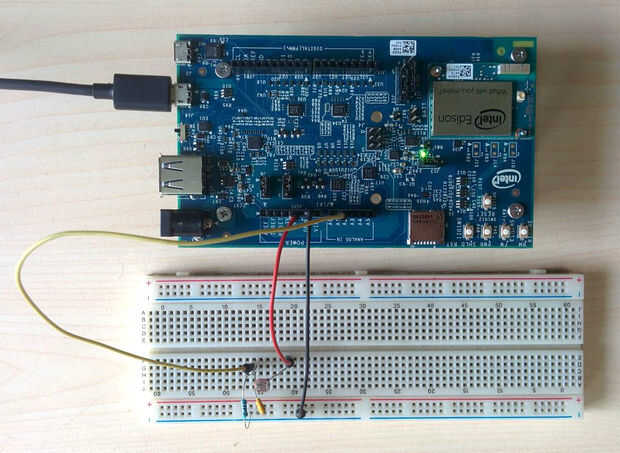

Circuito tablero de pan:

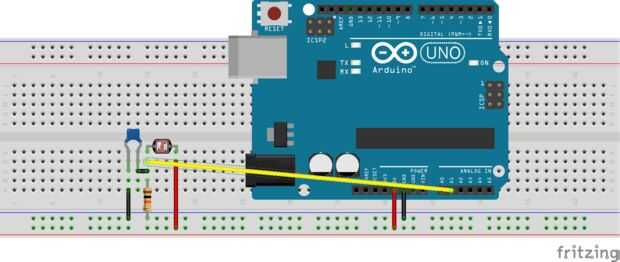

El sensor de luz se puede hacer haciendo un circuito divisor de tensión con superior resistencia (R1) como fotocélula/LDR y una resistencia (R2) como un resistor de 10K y. Ver el circuito que se muestra arriba.

Para saber más sobre él, se puede ver el adafruit tutorial.

Conexión:

Un perno de LDR---> 5V

Cruce---> A1

10K Rresistor un pin---> GND

Circuito de filtro de ruido opcional: Conectar un 0.1uF condensador en la resistencia de 10 K para filtrar el ruido no deseado.

Código de prueba:

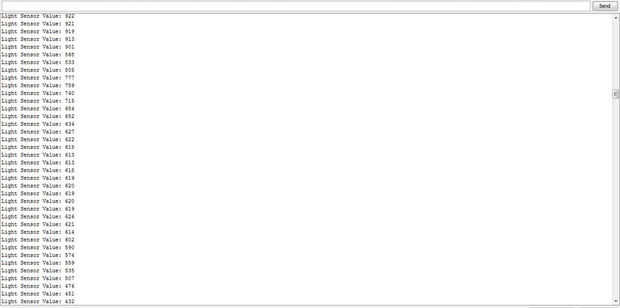

Resultado:

El serial monitor de lectura muestra que el valor del sensor es mayor para el sol luz y menor en la sombra.
