Intel automatizado sistema de jardinería (5 / 16 paso)

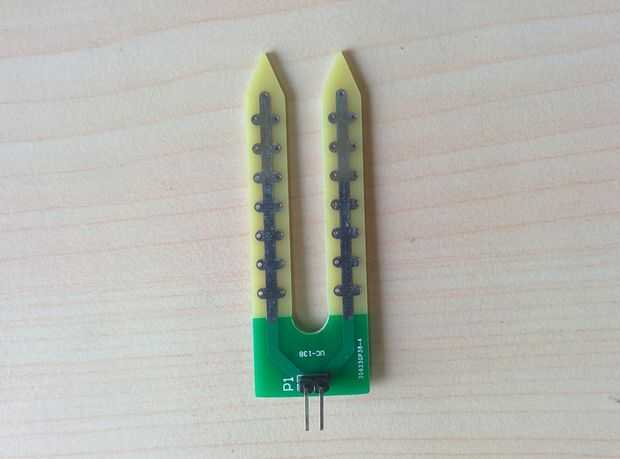

Paso 5: Sensor de humedad

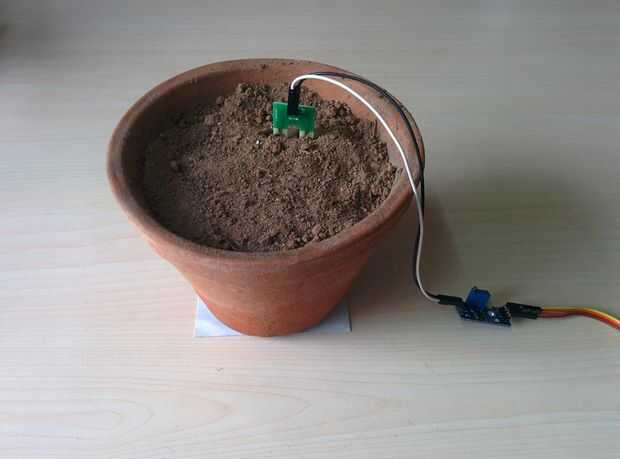

Los sensores de humedad de trabajo se basa en la resistencia del agua para determinar el nivel de humedad del suelo. Los sensores miden la resistencia entre dos sondas separadas dos enviando una corriente a través de uno de ellos y una correspondiente caída de tensión debido a un valor de resistor conocido de la lectura.

Más agua más bajo la resistencia y usando esto que podemos determinar los valores de umbral de contenido de humedad. Cuando el suelo está seco, la resistencia será alta y el LM 393 mostrará un valor alto en la salida. Cuando el suelo está húmedo, se mostrará un valor bajo en la salida.

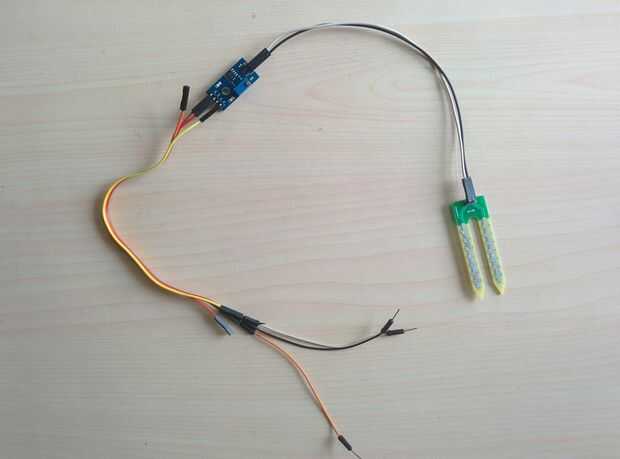

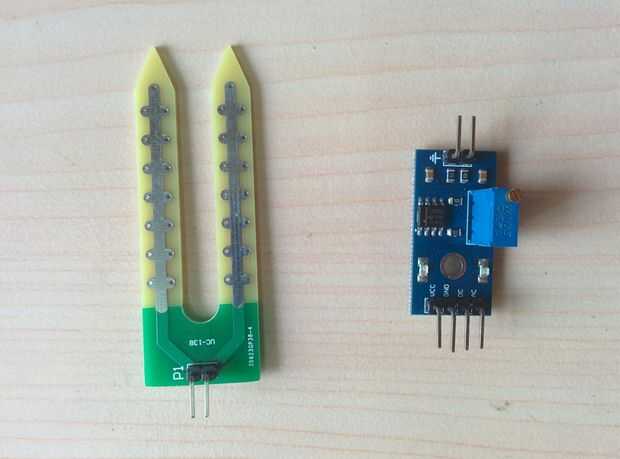

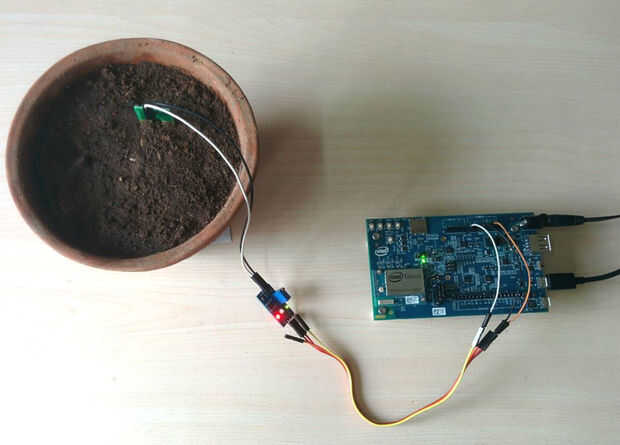

LM-393 DRIVER (sensor de humedad) -> Intel Edison

GND -> GND

5 V -> 5

VOUT -> A0

Código de prueba:
