Paso 7: Montaje de abajo del regulador (parte 2)
![]()

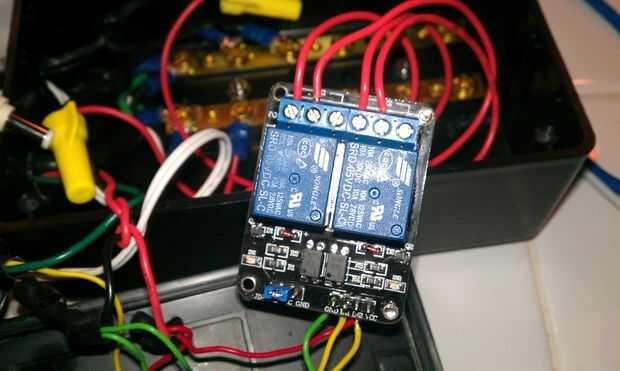

Ahora echemos un vistazo a la SSR. El SSR espera cuatro conexiones a la placa Arduino, un + 5v conexión, una conexión de tierra y dos conexiones de señal digital que controlan los dos relés. Me pareció más simple para la soldadura de las conexiones en la parte inferior de la placa de circuito como. El SSR tiene tres terminales de tornillo por relé. Tomar dos tiras de seis pulgadas de alambre de par trenzado y atorníllelos en el terminal del centro. Luego tomar dos tiras de seis pulgadas adicionales de cable de par trenzado y atorníllelos en el terminal izquierdo de cada relé como se muestra. A continuación ate todo el tablero a los separadores para que los relés se apoyará contra la placa frontal de la caja del proyecto.
