Paso 7: eléctrico
Seguridad primero:
- No cualquier trabajo en componentes eléctricos mientras esté conectada la alimentación.
- Comprobar la polaridad de todo antes de encenderlo por primera vez.
- Si usted no está seguro acerca de él, no engancharlo a para arriba hasta que usted es. Esperé una semana antes de enganchar el extremo se detiene porque no quería freír algo y no era 100% seguro sobre el circuito.

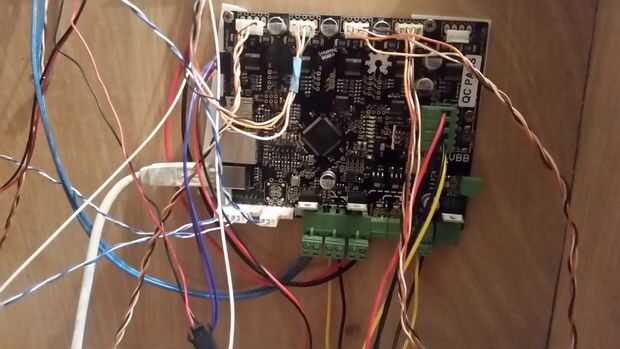

Junta de batido
Hay una muy buena guía en la Página Web de batido y gran apoyo por lo que no cubren la totalidad de la instalación; Sólo cubro algunas áreas que tuve problemas con. http://smoothieware.org/3D-Printer-Guide
LCD: Elegí un descuento de RepRap LCD. Hay un escudo disponible que era fácil de montar. Le tienes que añadir unos pasadores a la Junta de licuado para que funcione. También leer sobre las opciones de energía para el LCD en tablero de batido. Si usas un ATX o fuente de alimentación 5V independiente no debe tener un problema. Un problema que tuve fue las clavijas de la pantalla LCD genérica que compré fueron volteadas. EXT1 sigue siendo ext1 pero tienes que girar el conector para que funcione. Si hay una ficha clave en el conector que tenga que presentar o moler apagado.
Fans: a partir de ahora sólo tengo un ventilador en el hotend por cable directamente al ATX para siempre en el. Tú fans de alambre a la Junta de batido y controlarlos. Lea la guía de smoothieboard como usted tendrá que agregar un diodo a la Junta para los fanáticos.
ATX: Utilicé una fuente de alimentación ATX porque son baratos y tienen líneas de 12v y 5v. Líneas amarillas son 12v, líneas rojas son 5v, son las líneas negras. Verifique la polaridad en todo, antes de enganchar para arriba y otra vez antes de encender por primera vez. Tengo un total de tres líneas de 12v cornada a Smoothieboard, uno va a los hotend ventilador y uno de 5v va a la Smoothieboard. Utilizo las líneas extras para agregar un interruptor controlado tiras de LED y los ventiladores de la Junta más adelante. También he considerado agregar un Raspberry Pi para ejecutar Pronterface o algo pero vamos a ver.

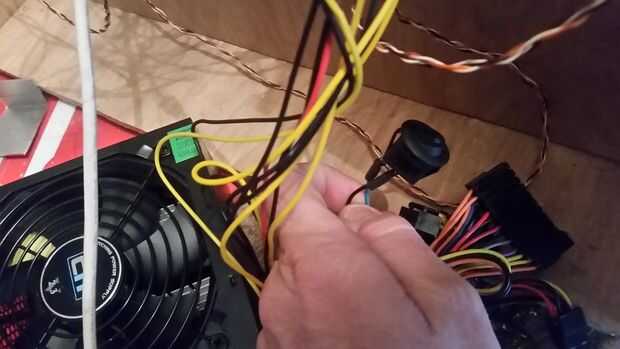

ATX Switch: Cable un interruptor o puente del cable verde a uno de los cables de tierra negra.

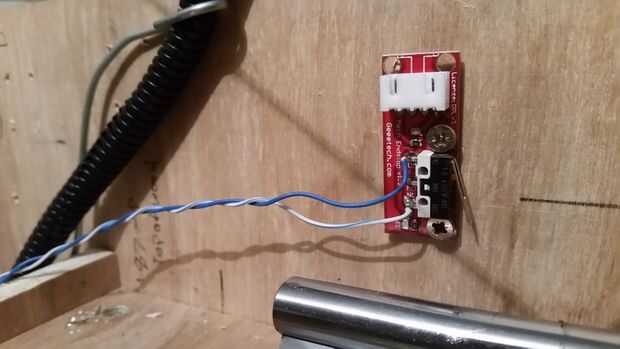

Fin de paradas: Compré V1.2 topes mecánicos. Existen otros tipos y versión de topes pero eran baratos y realmente no investigo. El Smoothieboard tiene 3 pines para cada tope. Estos topes tenían 4 pines. He intentado calcular hacia fuera y dio para arriba. Soldadas directamente al interruptor y pasa por alto el Consejo de parada final todos juntos. Usé una conexión normalmente cerrada. Esto es más seguro porque si hay una falla en el cableado activará una parada porque el circuito se abrirá. Para este cable señal a señal y tierra en "NO" en el tope. No utilice el pin VCC en el batido para esta configuración.
Motores: Encontrar un buen motor con buena documentación. Compré unos buenos motores pero son personalizado diseñado para una Canon montura Sticher y no consigo ninguna información sobre el funcionamiento actual. Estoy corriendo les en 1.2 A sin cualquier recalentamiento o faltados pasos hasta ahora. Los controladores de motor en smoothieboard máximo hacia fuera en 2A así que si vas a esa ruta sólo tenga en cuenta. Si vas con otro tablero o separa conductores sólo investigar primero. Cableado de los motores está cubierto en la guía de smoothieboard. Dependiendo de cómo usted conecta los motores y donde colocar los topes, puede necesita inverso la dirección del accionamiento de los motores y potencialmente establecer "0 a Max" ambos son muy fáciles en batido.

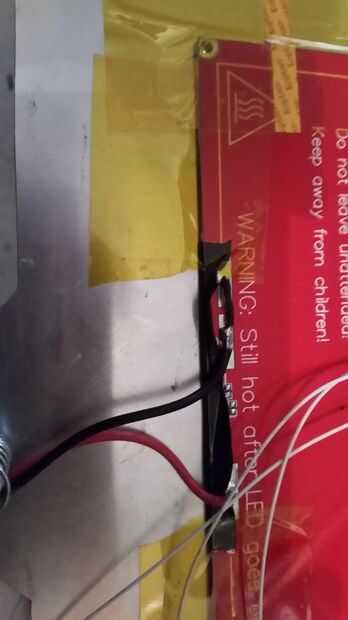

Cama de calor: Elegí una cama de 200x200mm RepRap calor debido al precio. Lucha para subir la temperatura en mi garaje muy frío. Puedo añadir algun aislante a la parte inferior de la placa de la construcción y probablemente actualizar a un amplificador más caro más uno más adelante. Si vas más grande, compruebe las especificaciones de la Smoothieboard. Puede que necesite configurar una fuente de energía independiente que puede controlarse desde el batido. Compré un cable de 18 calibre para colocar la cama de calor a la Junta. Utilicé un conector de estilo decanos cerca de la cama para desconectar cuando sea necesario. (Yo tenía varios de mi hobby RC) Había soldado los cables positivos y negativos en. La versión de tablero que compré tenía una conexión de 12V y de 24V. He puesto la cama de calor con Kapton cinta a lo largo de los 4 lados. Puedo añadir algún otro método en el futuro, pero esto parece funcionar por ahora. Coloqué el termistor en el agujero del centro de la cama de calor y mantiene en su lugar con una pequeña plaza de Kapton cinta.

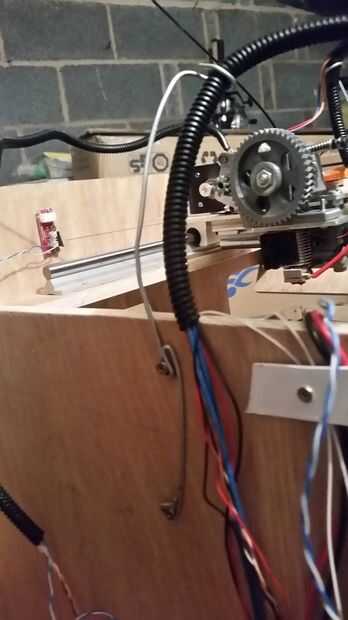

Gestión del alambre: porque tienes los cables a las piezas en movimiento que necesita algo para mantenerlos fuera del camino. Tuve algunos hilos del telar en una caja por lo usé para mantener los cables juntos. Tengo dos paquetes; pasando al eje de Y para la parada de motor y al final del eje de X y va al eje X para el estirador, extremo caliente, ventilador y termistor. En cualquiera de los extremos de los telares usé un gancho de ropa metálico vertical y doblado como un gancho para mantener los cables en su lugar. Yo no he hecho nada con los cables en la parte de atrás en este punto.
