Paso 4: Montaje de la pantalla y programación

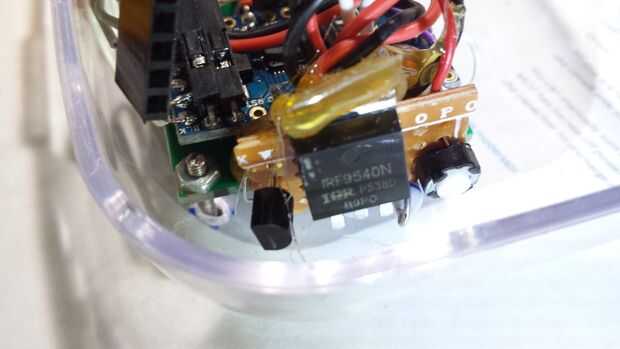

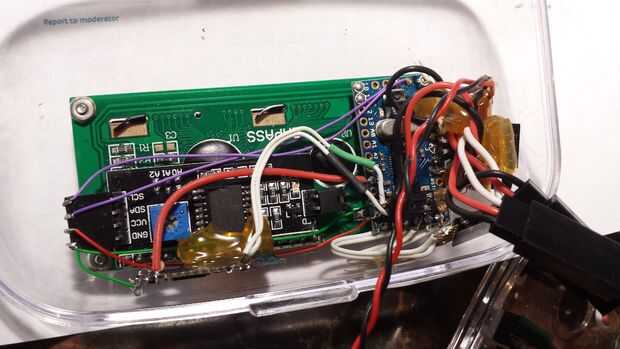

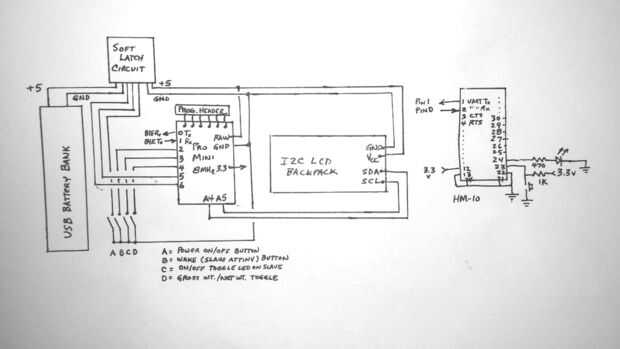

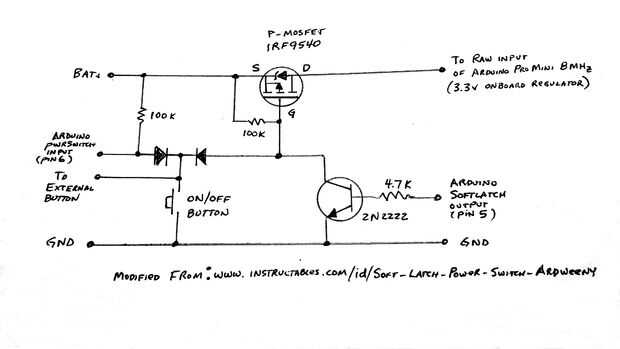

Pegamento caliente el Arduino Mini Pro a un pedacito de palito y pegamento caliente el palito para la pantalla para guardar el Mini Pro por encima de las pestañas en la pantalla lcd. Construir el Softlatch circuito de encendido-apagado en un pedazo de perfboard según el diagrama del circuito-crédito a Ardweeny y cable a tierra y Raw entrada del Mini Pro y control de líneas a los pines 5 y 6 del Mini Pro. El encendido/apagado principal botón de alambre y tierra a un botón montado caso. Pegamento caliente del circuito de Softlatch a la pantalla lcd.

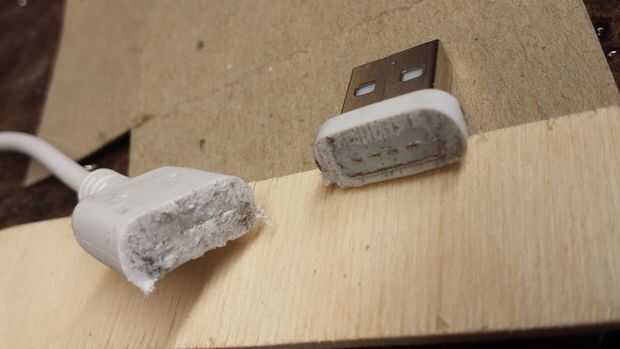

Desde la fuente de alimentación necesaria para el lcd con 5 voltios de alimentación, pero el HM-10 necesita 3,3 voltios, un Mini Pro con un regulador de 3.3 voltios a bordo fue elegido. Que simplificado nivel lógica interconexión entre el Mini Pro y el HM-10 e incluso a la mochila de I2C (componentes de I2C 5V pueden ser conectados a las líneas SDA y SCL de los 3.3V Mini Pro I2C-bus), mientras que todavía da el lcd 5 voltios para una visualización normal. Un banco de baterías USB común fue elegido para proporcionar 5 voltios porque es fácilmente recargable vía USB, encaja bien en el cuadro de proyecto (Jabonera) y vino un color agradable para mostrar a través del caso del plato de jabón transparente. Porque el espacio longitudinal es limitado en la jabonera, un conector USB fue reducido y alambres soldadas al corte conector (exteriores 2 pins) y extendido a la entrada de la energía de la placa de circuito de Softlatch.

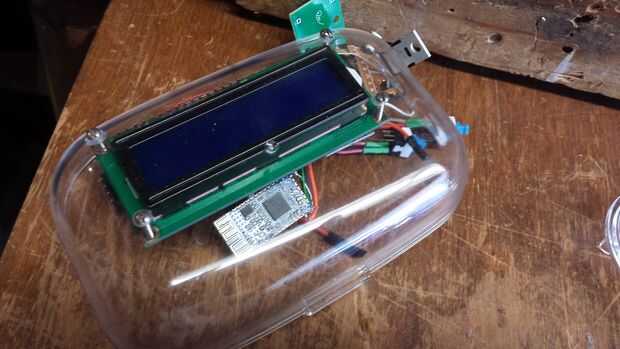

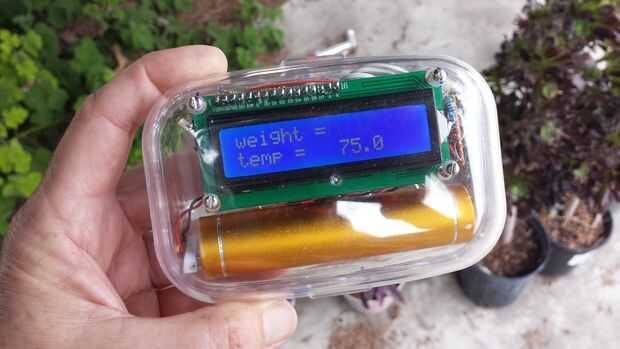

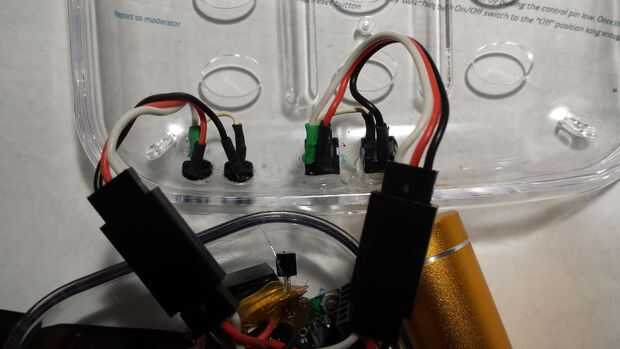

Cuidadosamente y taladro 4 agujeros para el montaje de la pantalla lcd de la tapa del plato de jabón y conectar lcd a la tapa con 4 c 1/2" miniatura largo tuercas y tornillos correspondientes. Taladrar los orificios para el interruptor pulsador y mantener en su lugar temporalmente con masilla de terremoto en los lados de la palanca. Aplique 30 minutos escasamente superior e inferior de la palanca y deje curar. Lo mismo para los 2 botones. Cables según el diagrama del circuito.
Programa el Mini Pro con el bosquejo usando el adaptador FTDI enchufado en la cabecera programación femenina.

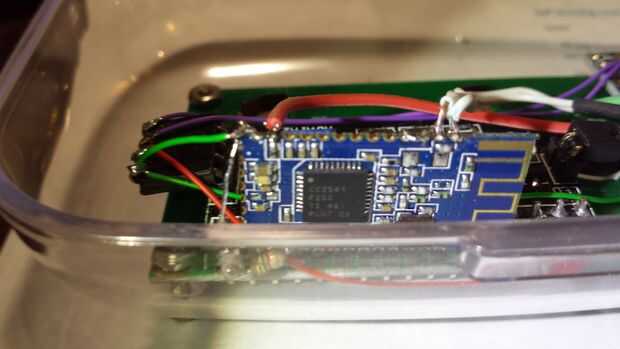

Coloque el HM-10 construido en antena del espaciador hacia la parte delantera de la caja, clara de metal o de cables y en una posición tal que puede verse el modo HM-10 led. Asegurar con pegamento caliente a la pantalla lcd.
