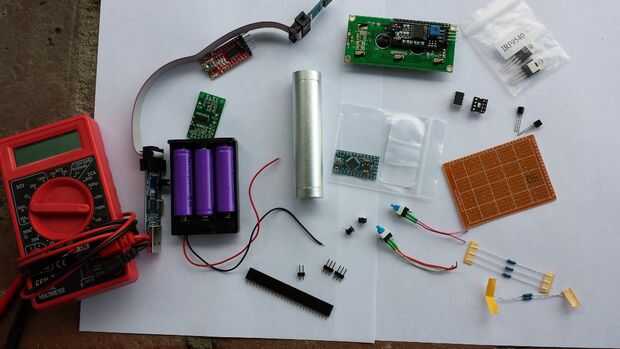

Paso 1: Suministros requeridos
Las piezas son todas muy bajo costos, pero toman 4 a 5 semanas en llegar desde China.
El extremo remoto contiene la celda de carga (0 a 1 Kg), el amplificador, un ATtiny85 y esclavo transmisor/receptor Bluetooth HM-10 bajo consumo de energía. El módulo de la pantalla contiene: línea 2 x 16 LCD, HM-10 configurado como master, software de bloqueo de encendido/apagado interruptor, botones, interruptores, Banco de baterías USB y un regulador micro de Arduino Pro Mini 8 Mhz 3.3 voltios.
célula de carga de 1 c: 0-1 Kg de la célula de carga
1 ea. HX711 amplificador / 24 bit A convertidor D HX711
1 ea. ATTiny85 micro controlador ATtiny85
2 ea. módulos de HM-10 Bluetooth Low Energy, uno configurado como maestro, uno como esclavo serie HM-10
1 ea. 2 portapilas AA Soporte de la batería de la célula
1 ea. pin adaptador adaptador
ea 1. programador de atmega32 de USBasp programador USBasp
1 ea gratis Aduino IDE IDE de Arduino
1EA. 2 x 16 LCD, I2C interfaz LCD
1 ea. Arduino Pro Mini 8 Mhz 3, 3V 3, 3V Pro Mini ATmega328
1 ea. USB a TTL serial adaptador FTDI
1 ea USB batería Banco Banco de baterías
10 ea. empuje tipo interruptor (repuesto 8) interruptor de enganche
10 ea. momentánea botón táctil (repuesto 8) botones
1 ea. clara Jabonera recinto para la exhibición de Daiso.
Variados: cables, perfboard pequeño, 3 transistores 2N2222, Mosfet IRF9540, resistencias y diodos.
