Inalámbrico de RF controlado fuego efectos (4 / 14 paso)

Paso 4: Conecte la placa de relé a su solenoide

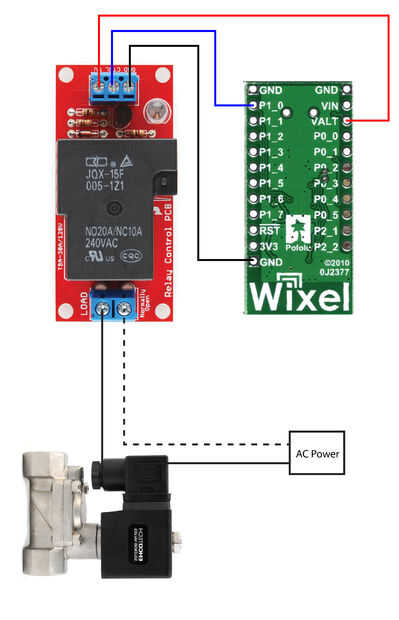

Fresco! Ahora su wixel puede controlar su servidor, pero el relé debe conectarse a la válvula de solenoide. El relé actúa como una rotura en una parte única de la línea de CA. Lo mismo con el solenoide. Si deseas el diagrama del circuito para ver cómo todo encaja. Nota: la línea negra y la línea negra punteada son líneas blancas y negras dentro de un cable de alimentación (si eso es lo que usas). El cable verde dentro de su cable de alimentación es la línea de tierra y no se realmente energía nada si conectas algo a él!
