Paso 4: El guante
Esta parte es muy importante.
Se necesita:
5 sensores de flexión
guante de 1 nieve
5 4.7Kohms
1 Lilypad arduino
1 protector de Lilypad Xbee
1 Xbee serie 1
1 Adaptador FTDI Lilypad
Saltar los alambres
Pilas de AAA batería titular 4
Opcional:
Velcro
Cinta eléctrica
Pegamento caliente
regla y lápiz
Conecte el adaptador FTDI Lilypad a lilypad para descargar el programa antes de que la soldadura de tx y rx para el lilypad xbee shield (Foto 2).
Abra el archivo de Arduino, copiar el código, asegúrese de que usted seleccione el controlador adecuado de la Junta y usb vaya a herramientas -> Tabla -> Lilypad Arduino w / ATmega328

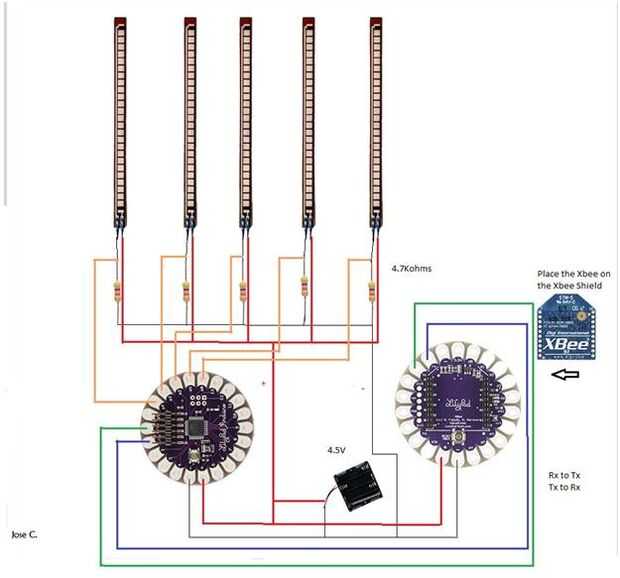

A continuación, conectar los componentes según este diagrama.
Importante:
La lilypad Arduino sólo debe tomar entre 2.7-5.5V, usé sólo 3 pilas AAA, por que la un AAA cable gris reemplazar uno (véase el diagrama en imagen 1) hay un total de 4.5 V en vez de 6V.
Cuando se conecta el Rx y Tx de ambos, el lilypad Arduino y el escudo de Lilypad Xbee, tienen que ser opuestos. Así que conecte la RX de uno de ellos al contrario de la otra y hacer lo mismo para el Tx. ejemplo, lilypad que RX conectado a lilypad xbee shield Tx y Tx de lilypad conectado a lilypad xbee shield Rx, si mal conectado, el RX y TX no responde.
Aquí es donde el tablero del PWB bajará el lío de cables (Foto 3).
Al soldar las resistencias con las conexiones analógicas, es importante que estos no hagan contacto entre sí.
Usted utilizará A0, A1, A2, A3 y A4 de lilypad Arduino.
Siguiendo el diagrama anterior conectar su pcb personalizado según las conexiones, si se ve algo parecido (Foto 2)

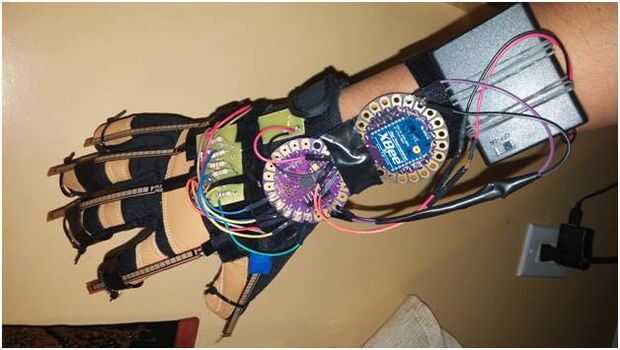

Cuando esté todo funcionando, con su guante de nieve, uso de pegamento caliente y Velcro para pegarlas juntas y luego coloque los componentes como en la (foto 4)
