Inalámbrico de mano Animatronic (2 / 5 paso)

Paso 2: Tablero del PWB (opcional)

Como dije que esto es opcional, puede realizar las conexiones en un protoboard y que todavía funciona. ¿Por qué lo queremos?, para facilitar las conexiones en el guante, se ve fresco y organizado en lugar de un cableado de tablero desordenado que podía salir fácilmente en mi opinión.

¿Qué se necesita?

Placa llano

Sharpie

Solución de grabado

Algunas herramientas:

Taladro

Envase de plástico

Regla

Papel

Guantes de plástico

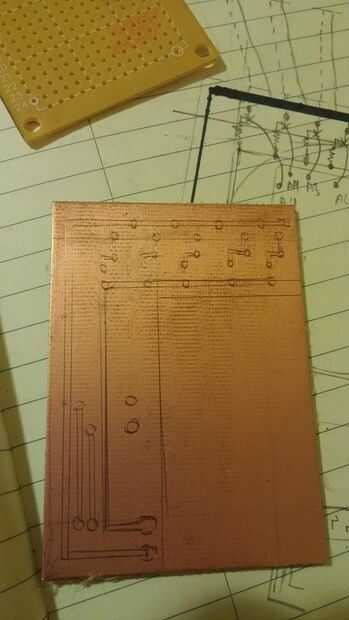

En un papel en blanco con lápiz plan las conexiones y luego dibujarlo en la pizarra en blanco, como detalle como sea posible use una regla y un lápiz porque las líneas que usted dibuja será conductora de la energía así hacerlo simétrico, esto es lo que llamo en la mía (cuadro 1).

Pasar una última vez con el rotulador en esta ocasión, una vez seca, el sharpie lavarlo suavemente con agua, debe parecerse a esta (cuadro 2).

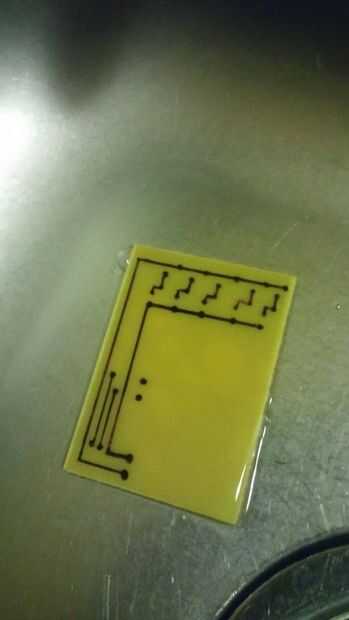

Con los guantes en un recipiente de plástico sumerja todo el tablero y moverlo hacia los lados de 1 a 2 minutos (imagen 4). Luego sacar la placa y lavar con agua fría. Usted debe tener algo como este (Foto 3):

Ahora han hecho un encargo tablero del PWB, podría alterar el diseño que usted desee, sólo asegúrese de no cambian las conexiones.

En el siguiente paso será este PCB para el guante de alambre, sólo tienes que seguir el diagrama y si tienes algo como (imagen 5 y 6)
