Inalámbrico de coche de carreras Lego (8 / 13 paso)

Paso 8: Aleta de ala posterior


Piezas de LEGO para aleta de ala posterior:

1 Nº - Panel de carenado #5 (#32527)
1 Nº - Panel de carenado #6 (#32528)
2 Nº - elevación del brazo 3 x 5 en forma de L con barrio fino de elipse (#32250)
1 Nº - brazo de elevación 3 x 3 (#32249)
2 Nº - elevación del brazo forma de L de 2 x 4 (#32140)

2 Nº - Technic Brick 1 x 4, negro (#3701)
3 Nº - Cruz árbol 6M (#3706)
2 Nº - conector Peg con cruz del eje (#6562)
4 Nº - conector Peg (#3673)
1 Nº - 2M Cruz de ejes con ranura (#32062)
4 Nº - Bush para Cruz del eje (#6590)

1 Nº - Technic Brick Angular de 1 x 1 (#4070)
1 numero de placa de 1 x 6 - (#3666)
2 núms. - placa de 1 x 2 (#3023)

Los siguientes son el show de fotos montaje de piezas:

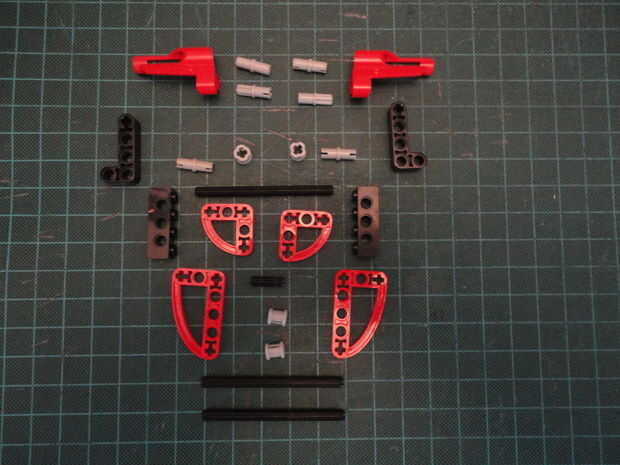

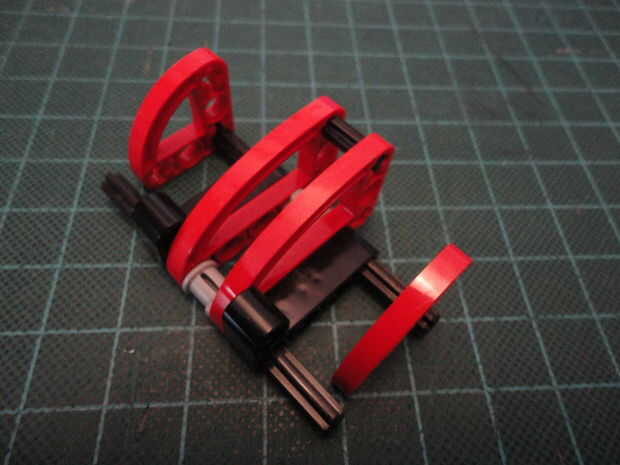

Foto 1. Todas las piezas necesarias para el alerón trasero de la aleta.

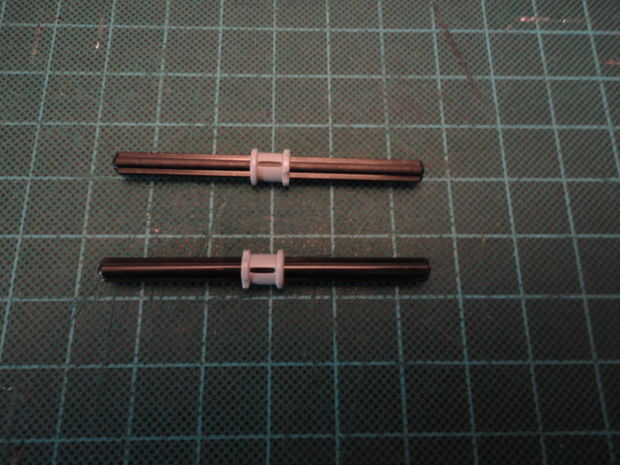

Foto 2. Colocar el casquillo para eje Cruz (#6590) en 6M Cruz Axle(#3706) como se muestra.

Foto 3. Inserte dos Liftarm de 3 x 5 en forma de L con barrio fino de elipse (#32250) en cruzar los ejes como se muestra.

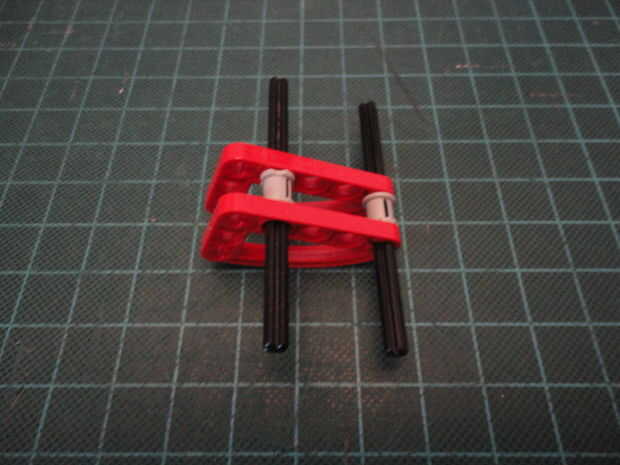

Foto 4. Inserte dos Liftarm forma de L de 2 x 4 (#32140) a Cruz de eje como se muestra en ambos lados.

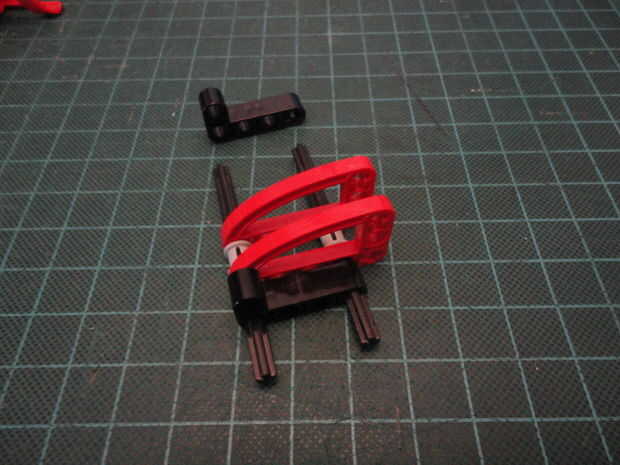

Foto 5. Inserte el brazo de elevación 3 x 3 (#32249) en cruz del eje en ambos lados como se muestra.

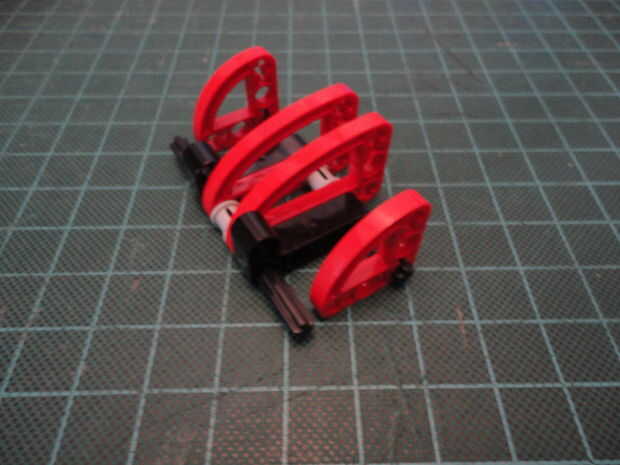

Foto 6.  Preparar 2M Cruz de ejes con ranura (#32062) e inserte en la posición como se muestra.

Foto 7. Introducir el tercer eje Cruz 6M (#3706) por aquí.

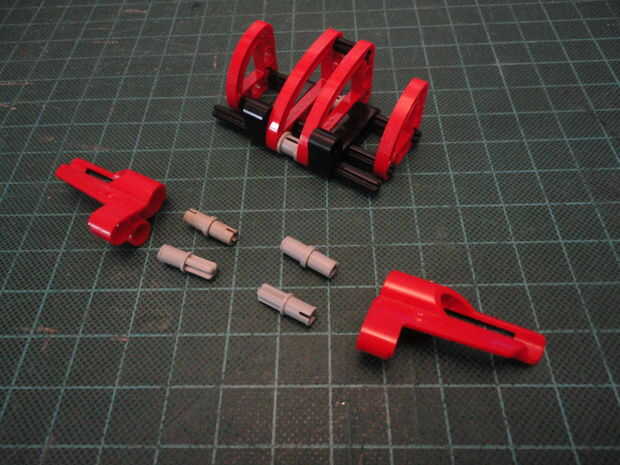

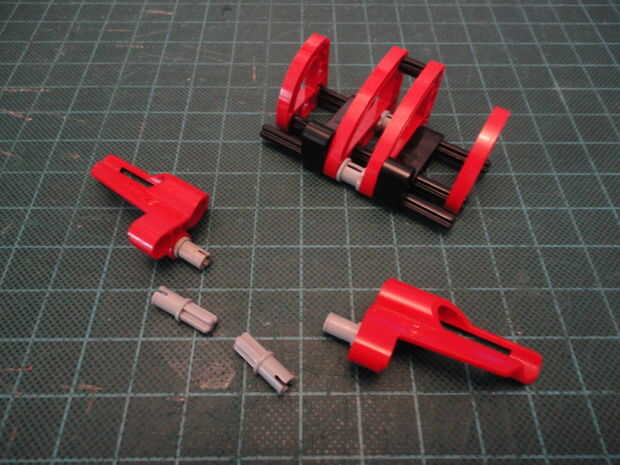

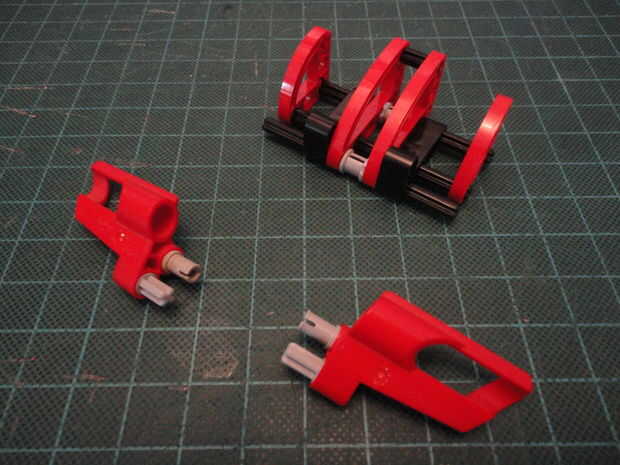

Foto 8. Preparar el Panel de carenado de la #5 (#32527), Panel de carenado #6 (#32528), 2 no. de conector con cruz del eje (#6562) y 2 no. de conector Peg (#3673).

Foto 9. Inserte el conector Peg (#3673) en el orificio del Panel de carenado #5 (#32527) y Panel de carenado #6 (#32528) como se muestra.

Foto 10. Insertar la clavija de conector con cruz del eje (#6562) en la apertura del Panel de carenado #5 (#32527), Panel de carenado #6 (#32528) respectivamente como se muestra.

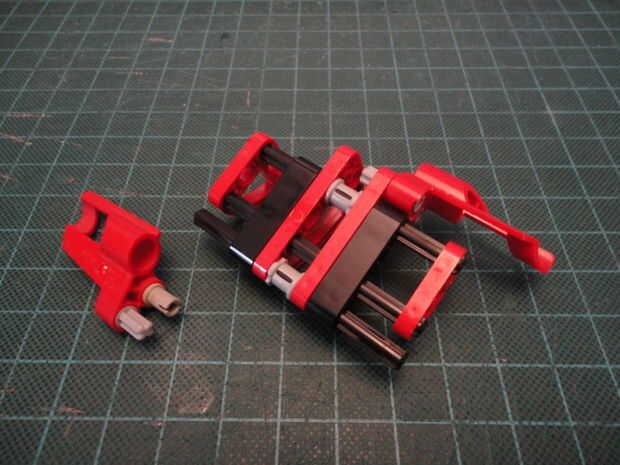

Foto 11. Instalación montada Panel de carenado #6 aquí.

Foto 12. Instalación montada Panel de carenado #5 aquí.

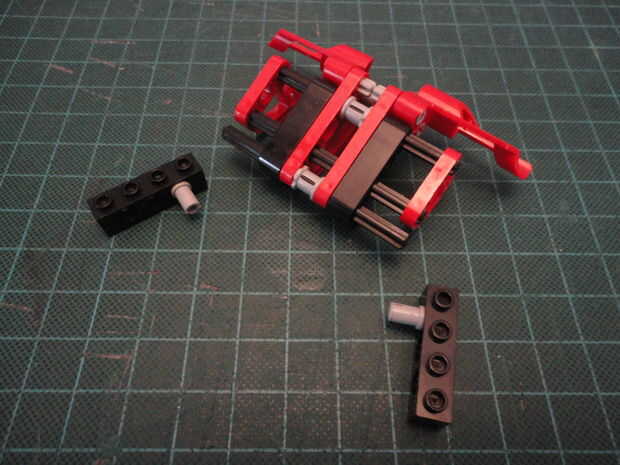

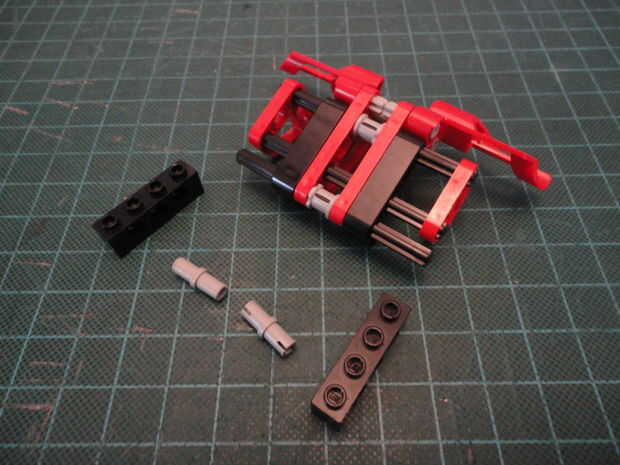

Foto 13. Preparar 2 núms. - conector de clavija (#3673) y 2 núms. - técnica Brick(#3701) de 1 x 4.

Foto 14 insertar conector Peg (#3673) en Brick(#3701) técnica de 1 x 4 como se muestra.

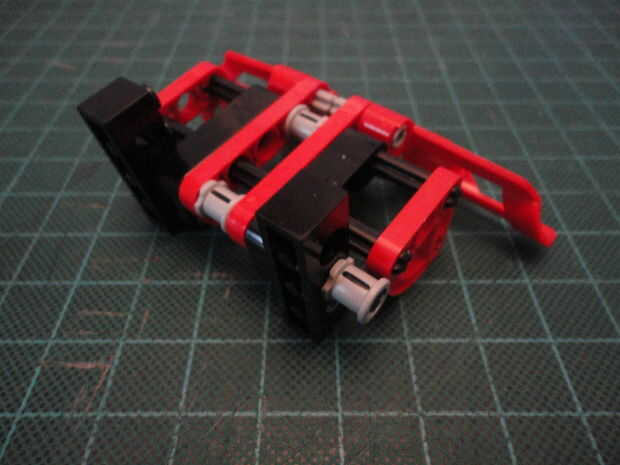

Foto 15. Instalar el ladrillo de 1 x 4 y el conector en ambos lados.

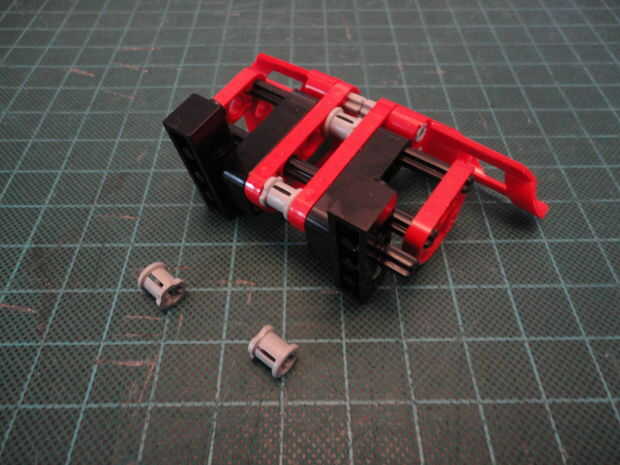

Foto 16. Preparar 2 núms. - Bush a Cruz del eje (#6590) e instálelos como se muestra.

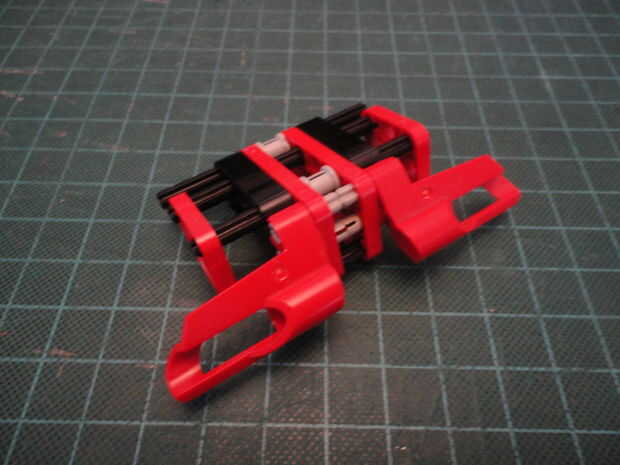

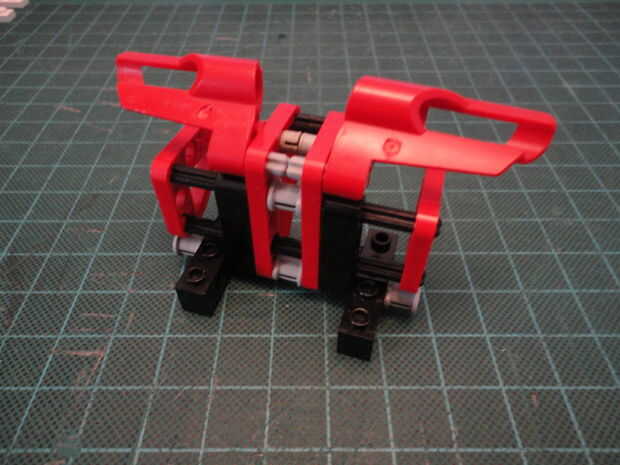

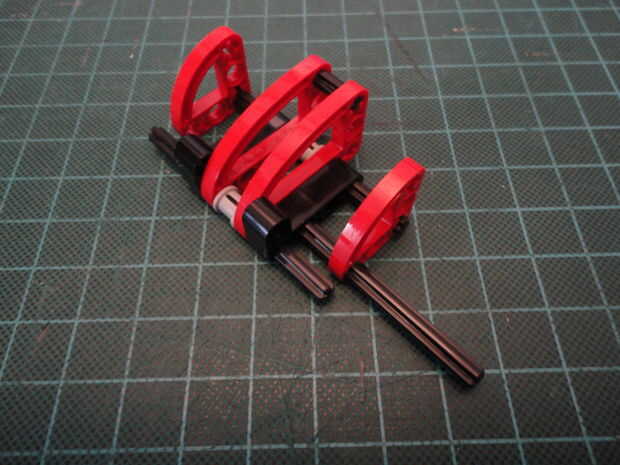

Foto 17. La aleta de ala trasera completa.

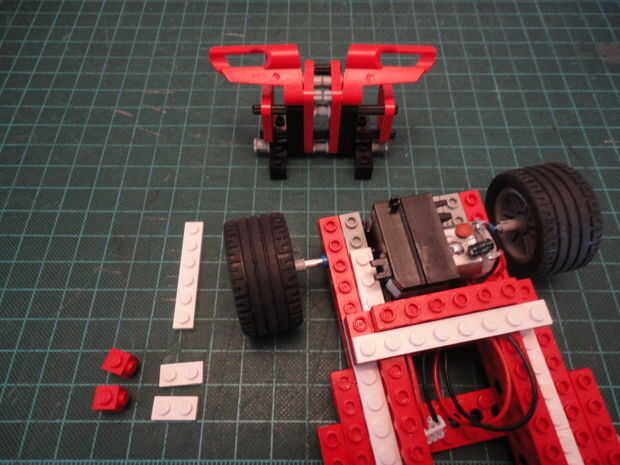

Foto 18. Instalar aleta alerón trasero en el coche que necesitábamos 1 no. 1 x 6 Plate(#3666), 2 Nº-Technic Brick Angular 1 x 1 (#4070) y 2 núms. - Plate(#3023) de 1 x 2.

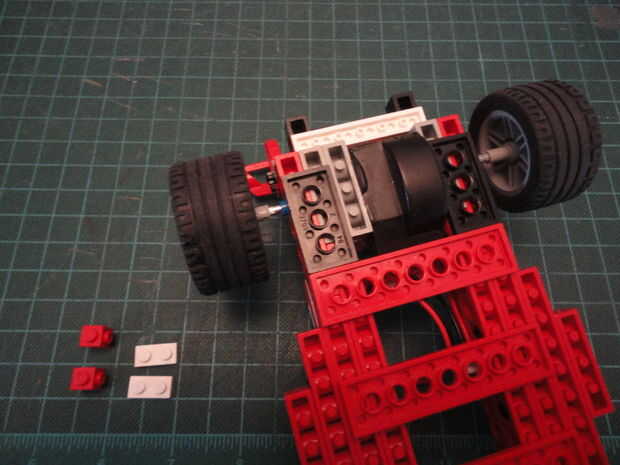

Foto 19. Voltee el coche e instalar la placa de 1 x 6 (#3666) como se muestra.

Foto 20. A su vez el coche de nuevo a normal en posición vertical e instale Angular 1 x 1 (#4070) ladrillos como se muestra.

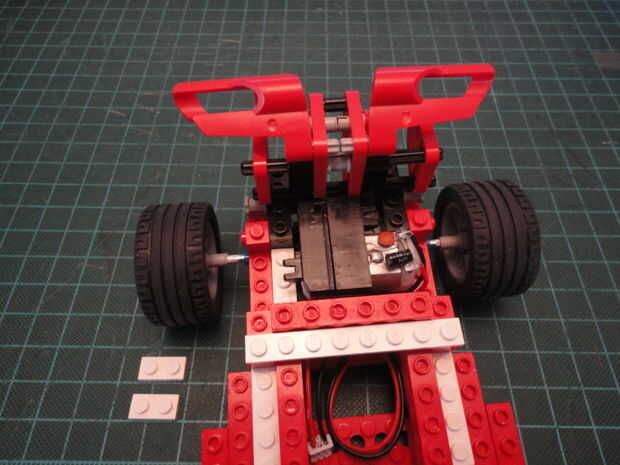

Foto 21. Instale placas de 1 x 2 como se muestra.

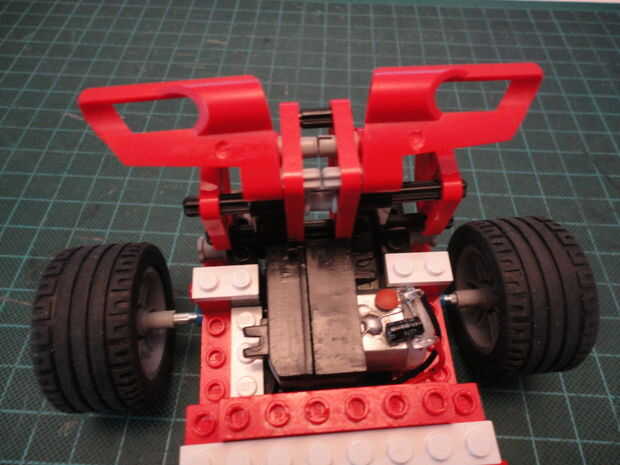

Foto 22. Y eso es todo! Hecho! Esta foto muestra el módulo RN-XV.
