Inalámbrico de coche de carreras Lego (1 / 13 paso)

Paso 1: Piezas y herramientas

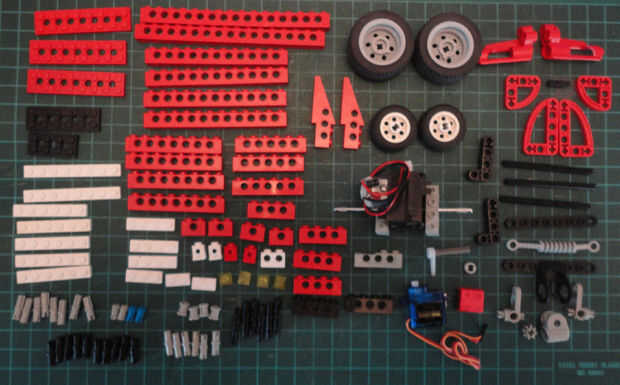

Siguiente es la lista de piezas de Lego Technic que utilizaba para la construcción de este coche de carreras R/C Lego.

Si usted quiere hacer este proyecto podría utilizar el color differenct para el coche.

Nota: el número en el soporte es diseño ID. de Lego

3 Nº - técnica placa 2 x 8 (#3738)
1 Nº - técnica placa 2 x 6 (#32001)
2 Nº - placa técnica 2 x 4 (#3709b)

2 Nº - placa de 1 x 8 (#3460)
5 Nº - placa de 1 x 6 (#3666)
3 numero de placa de 1 x 4 - (#3710)
1 numero de placa de 1 x 3 - (#3623)
2 numero de placa de 1 x 2 - (#3023)
4 Nº - placa 1 x 1 transparente (#30008)

4 Nº - Technic Brick Angular de 1 x 1 (#4070)
1 Nº - Technic Brick 1 x 2 con 2 agujeros (#32000)
4 Nº - Technic Brick 1 x 2 (#3700)

9 Nº - ladrillos Technic 1x4(#3701) 4 rojo, 3 gris y negro 2
3 Nº - Technic Brick 1 x 6 (#3894)
4 Nº - Technic Brick 1 x 8 (#3702)
4 Nº - Technic Brick 1 x 12 (#3895)
2 Nº - Technic Brick 1 x 16 (#3703)

2 Nº - Brick1x6 inclinado (#2744)

6 no.   -Conector Peg (#3673)
10 Nº - conector Peg con fricción (#2780)
8 no.   -Conector clavija con cruz del eje (#6562)
4 no.   -Conector clavija con la perilla (#4274) 2 gris y azul 2
6 no.   -3M conector Peg (#32556)
4 no.   -Arbusto de Cruz del eje (#6590)

1 Nº - 2M Cruz de ejes con ranura (#32062)
3 Nº - Cruz árbol 6M (#3706)

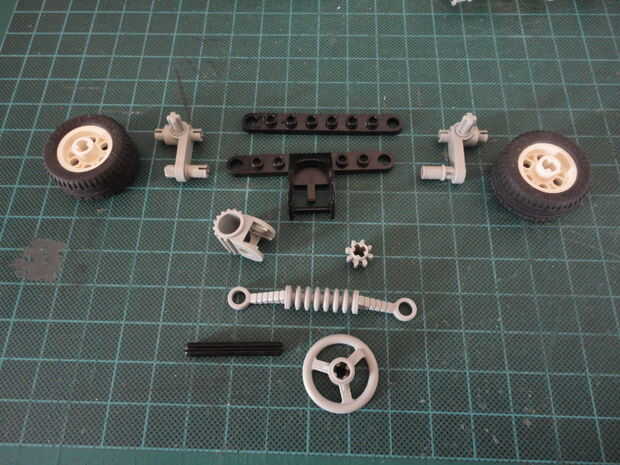

Kit de dirección

Dirección Holder(#2790)
Manejo del estante (#2791)
Dirección superior del estante (#2792)
Dirección Rack soporte 8 pin placa T37 (#4262)
Dirección enlace de caída de brazo (#4261)
8 dientes de engranaje (#3647)

2 núms. - cruz eje 3 con la perilla (#6587)
1 Nº - 1/2 Bush (#32123)
1 Nº - azulejo plano 1 x 4 (#2431, no se muestra en la imagen)

Ruedas y llantas
Frente
2 Nº - neumático tamaño 30.4 x VR 14 (#6578)
2 Nº - rueda tamaño 30.4 x VR 14 (#2994)

Parte trasera
2 Nº - neumático tamaño 43.2 x 22 ZR (#44309)
2 Nº - borde reforzado con ningunos agujeros de perno 30,4 mm D x 20 mm (#56145)

Aleta de ala posterior
1 Nº - Panel de carenado #5 (#32527)
1 Nº - Panel de carenado #6 (#32528)
2 Nº - elevación del brazo 3 x 5 en forma de L con barrio fino de elipse (#32250)
1 Nº - brazo de elevación 3 x 3 (#32249)
2 Nº - elevación del brazo forma de L de 2 x 4 (#32140)

Servo
9g Micro servos (T Pro SG90)
Este servo controla el giro de las ruedas delanteras.

Motor
Tengo el motor con el engranaje de gusano y el recinto de un antiguo 1:18 escala R/C coche.
Este motor conduce el coche hacia adelante y hacia atrás.

Otros
Arduino o Arduino compatible (yo usé Arduino DIY en este proyecto).
IC de controlador de motores L293D (o SN754410)
Módulo RN-XV WiFly
XBEE breakout Junta (módulo para RN_XV WiFly (utilicé XB-Buddy Kit básico, parte Nº 2163680 de Jameco)
PCB (aproximadamente 2 "x 3")
Gancho encima del alambre

Herramientas
Pegamento estupendo
X-ACTO cuchillo
Papel de lija
Archivos
Taladro de mano y bits
