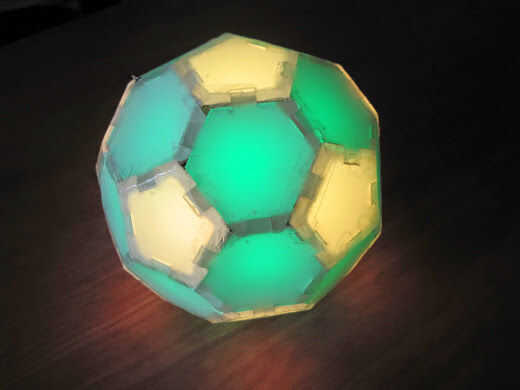

Finalmente (casi el tópico) hice mi lightball personal.
(A.k.a.: otro día en el FabLab de Aquisgrán)
Cada lado es enlighted individualmente con un LED inteligente (WS2812b, en un protoboard pequeño) detrás. Un microcontrolador (MSP430G2553, PDIP.) puede utilizar un giroscopio/acelerómetro (MPU6050, módulo de GY-521) para cambiar los colores, que puede sí mismo ser controlado via bluetooth (HC-06). También hay espacio para un módulo de brújula (HMC5883L, módulo de GY-271).
Herramientas necesarias:
Cortador del laser (corte a mano no es divertido)
Caliente pistola de pegamento (y un montón de palos para él)
Soldadura de hierro
Molino de PCB (opcional, que también funciona una versión perforada)
MSP430 launchpad (como programador y el microcontrolador)
Material:
aprox. 600 * 300 m m de acrílico para retroiluminación led (0 M 200 SC)
cartón (blanco) (separación cada lado)
cables, conectores de 2,54 mm (Femenino: 8, 6, 5, 3(*3), 2(*2) hombre: 3(*3), 2(*2)), resistencia (4.7k(*2), 10k), condensador (100nF(*7))
3 * mignon de la célula titular para tres pilas
32 * WS2812B en una pequeña tabla
Módulo bluetooth HC-06
Módulo de acelerómetro/giroscopio GY-521
(opcional, sin usar) Módulo brújula GY-271
