Paso 3: El montaje inicial

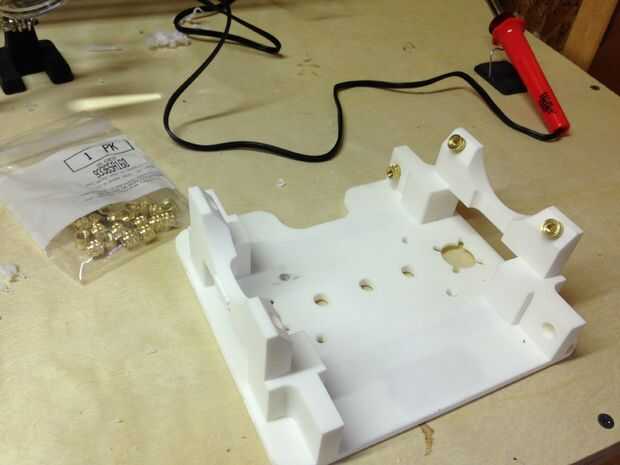

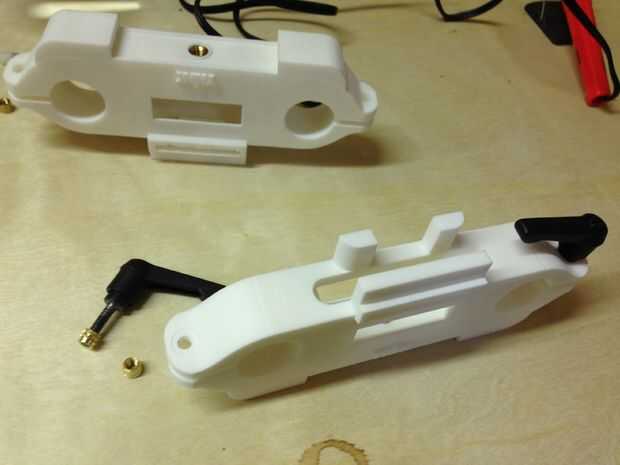

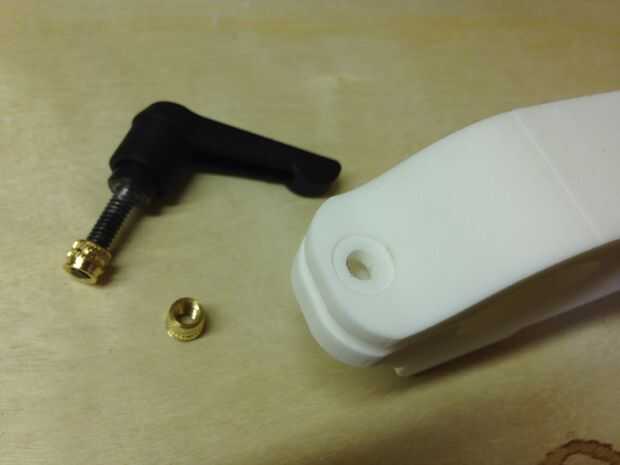

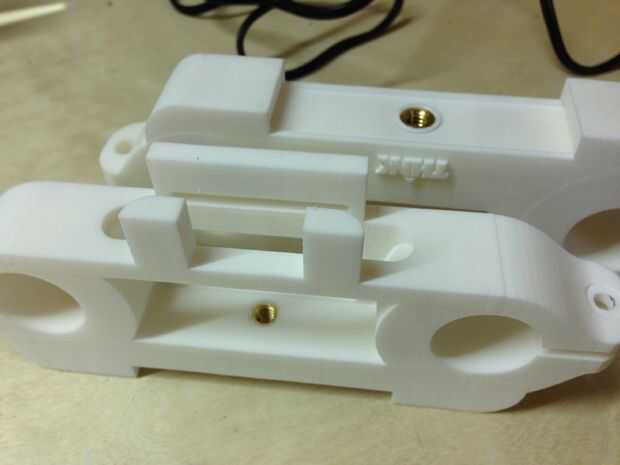

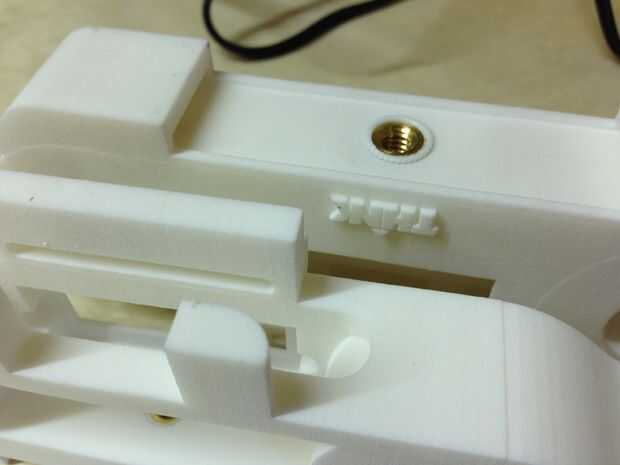

Con los grabados de SLS Nylon iniciales en mano, estaba listo para comenzar la Asamblea. Esto comenzó con insertos de latón termoplástico que pedí anteriormente. En caso usted está preguntando por qué esto es necesario, me permiten proporcionar información adicional. El nylon impreso 3D es durable loco y no frágil, así que las posibilidades de que rompa es delgado a ninguno. Sin embargo, roscado de nylon impreso 3D no va a dar uso confiable cuando se mira el panorama general de la fiabilidad a largo plazo. Los insertos de latón termoplásticos son la solución. Se derritan en el nylon con un soldador. Una vez insertado, le corte al hilo hacia fuera a menos que el nylon se calienta hasta 800 grados para soltar el nylon que agarra los bordes diagonales que cubre el exterior del inserto. Los objetos impresos 3D ligero ultra ahora han roscado agujeros que son de metal al igual que mis pesados equivalentes de aluminio. Esto asegura las conexiones confiables y robustas para montar todo el sistema y soportar de manera segura varios mil dólares del equipo de D-SLR.

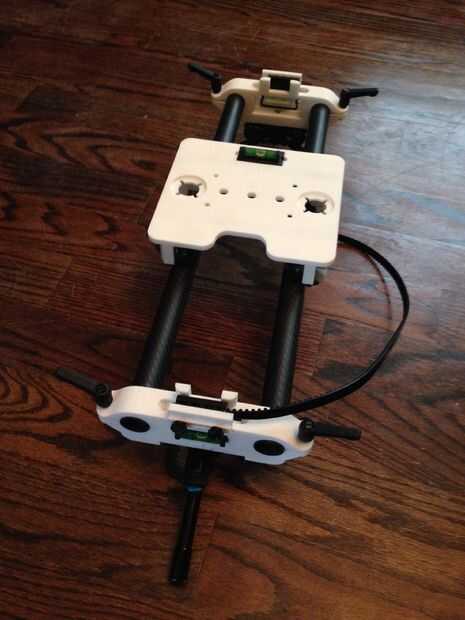

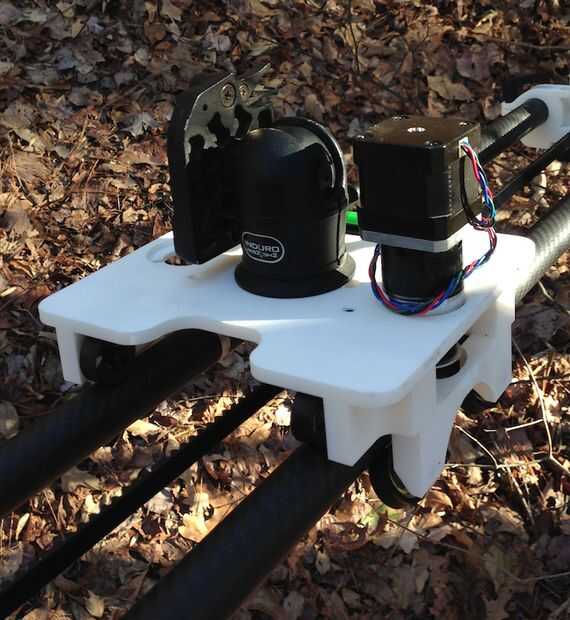

Puesto que totalmente no sabía qué esperar con mi primera impresión 3D en el momento, yo estaba preocupado que puede deformar la superficie grande y plana del carro dolly. Para evitar esto, diseñé la peana 1/4" densamente. Además, he añadido dos 6" de largo, 1/8" ancho hueco colocar cámaras. Lo planeado instalar ligero 1/8" aluminio tiras dentro de estas cámaras para mayor rigidez y para evitar cualquier posibilidad de deformación en el futuro. Por suerte, la llegada de la impresión, la plataforma fue unwarped (un beneficio de impresión SLS) y muy rígido, las vigas de apoyo de aluminio de 1/8" no habría sido necesarias, pero adelanté y les instalado de todos modos. Tranquilidad de un espacio pequeño del peso! Después de instalar las vigas de soporte interno de aluminio de 1/8", que tenía que sellar el nylon ligeramente poroso para evitar la condensación y lluvia de absorción en el material (potencial para los principales problemas en el desierto). Lo hice con pintura negra de acrílico (cepillada en durabilidad ya compatible, flexible pintura de acrílico no parecen existir) en una tienda de hobby local junto con una capa transparente para mayor protección. Esto era extremadamente tedioso! Aprendí de esta experiencia y comenzó a utilizar una nueva técnica de impresiones 3D todo futuros que implica morir el nylon negro y sellado con una capa transparente para evitar que el trabajo tedioso de pintura acrílica. Ahora, todo lo que quedaba para completar el sistema era algunas pista de fibra de carbono, regulador modificado eMotimo TB3 utiliza un diseño independiente y algunas unidades de gusano.
