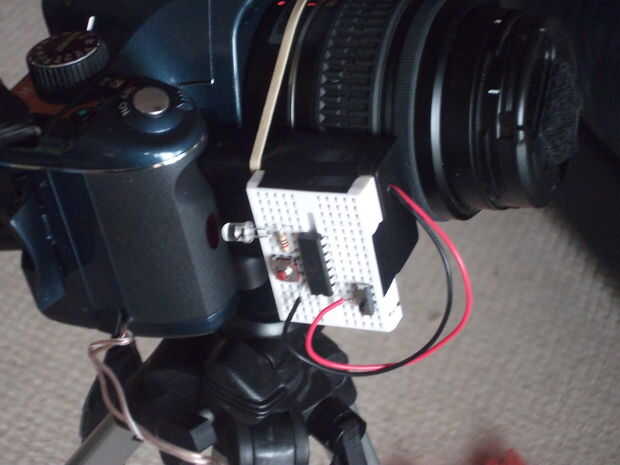

La mina para las cámaras de la serie de Pentax SLR porque eso es lo que tengo.

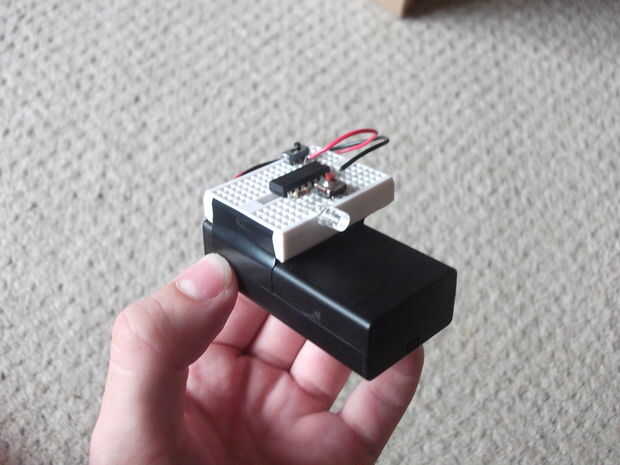

Utilicé el chip pic16f688 porque eso es lo que tenia y puede funcionar con 2 pilas AA.
La interfaz es un poco goofy porque no tenía pequeños potenciómetros. Comienza en un segundo por disparo y aumenta por 1 segundo cada vez que pulse el botón y vuelve a cuando lo apagas. Así que para hacer 10 segundo temporizador, encienda y pulsa el botón 9 veces. (Probablemente sólo pondré una maceta de adorno ahí finalmente.)

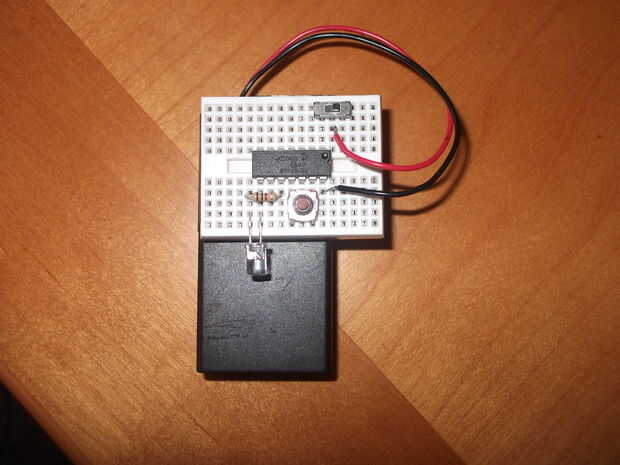

El diseño del circuito también es goofy. Para saltar con los cables, utilizar 2 pins de I/O como jardines, 1 para LED y 1 botón de LED y botón son entre 2 pines de I/O. También hay una resistencia de pull-up interna habilitada en la clavija de entrada para el botón.
__BASICS
Lo más básico es la salida una onda cuadrada de 38 kHz a través de un LED infrarrojo. Una vez que usted puede hacer esto, para hacer la cámara Pentax de fuego, va: (de 13ms) + (de 3ms) + 7 * [(ON 1ms) + (de 1ms)] donde "ON" significa salida de 38 kHz y "OFF" apagado.
__EXTRAS
Que programación no inclinado, recomiendo la configuración Arduino explica en el enlace de más abajo.
Originalmente compré una Pentax chino de $ 5 alejado y había conectado el botón a un circuito 555, pero demasiado descuidadamente fue montado por mí.
Para encontrar la señal de Pentax, conectado a un módulo de receptor de IR para mi jack de micrófono y registran la señal desde el mando a distancia original y vieron en audacity.
(Este enlace también utiliza la misma señal para el control de Pentax)
Detalles sobre el código de Arduino para lograr los mismos resultados para varias cámaras diferentes:
http://Sebastian.Setz.Name/Arduino/My-Libraries/Multi-Camera-ir-control
