Paso 8: El caso de construir y montar la luz
Su luz de hoja está trabajando--recolección de datos y reaccionar a él cambiando el color del LED de NeoPixel. Ahora, que tenemos que hacer que se vea bonito.
Me planteé multitud de formas diferentes de hacer un envase para la luz de la hoja. Es necesario proteger los componentes eléctricos de la suciedad y la humedad, mientras que también difunde la luz y ocultar todos los cables. Algunas de las opciones que considera:
- Materiales en mano: un antiguo contenedor de plástico sandwich para el Arduino con los agujeros para los sensores y luces para salir, con un revés de tarro de masón cubierto con papel de seda blanco y ModPodge sobre el LED en la parte superior para hacer una lámpara de corte.
- Un caso de la impresión en 3D. Diseñado un caso que se imprimirá en una impresora 3D, pero luego decidió usarlo. Yo no he impreso, pero usted puede encontrar los diseños en Thingiverse.
- Hacer un cubo de acrílico como la luz de estado de ánimo de Twitter.
Decidí construir un cubo de acrílico para la luz de mi hoja. He seguido las instrucciones muy de cerca para construir el caso del cubo de luz nocturna, excepto usando el cortador de cristal de la mano en vez de una sierra de calar.
Aquí están los pasos:

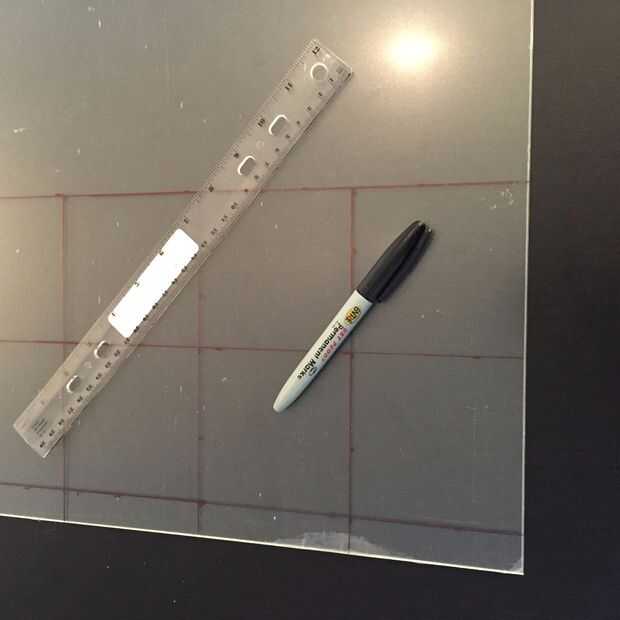

- Tomar la hoja de acrílico, un marcador y una regla y dibujar líneas para cinco cuadrados del mismo tamaño exacto. Usaba 95 mm. No hacer lo que hice en la foto y empezar a 2cm del borde. No he podido romper los trozos pequeños.

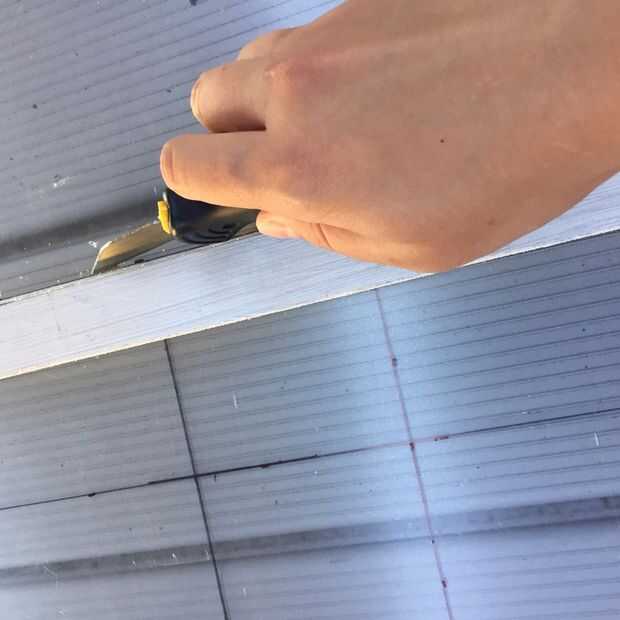

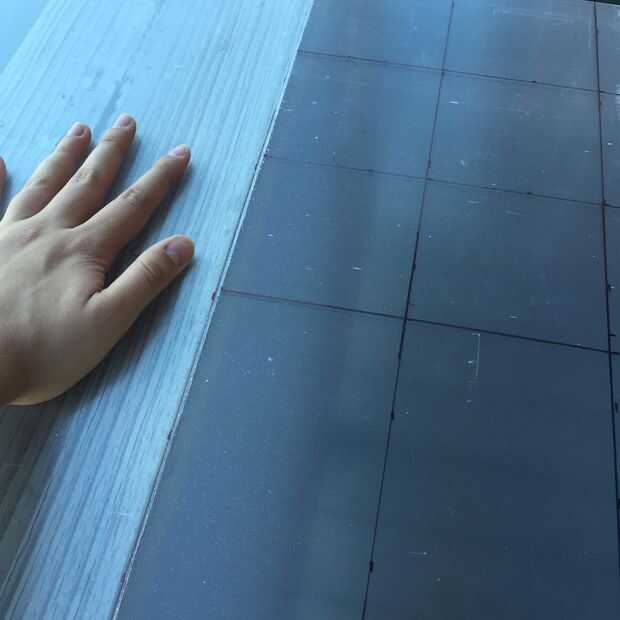

- Usando un borde recto (tengo una larga y delgada pieza de madera se me ocurrió tener a la mano), uso menor punta del cortador de cristal para marcar a lo largo de la línea varias veces. Voltear el acrílico alrededor para que a partir de ambos extremos y marcar de ambos lados.
- Coloque el borde anotado a lo largo de un borde duro, plano y aplique presión. La hoja debe ajustar a la mitad a lo largo de la línea que marcó.
- Continuar hasta tener cinco plazas.

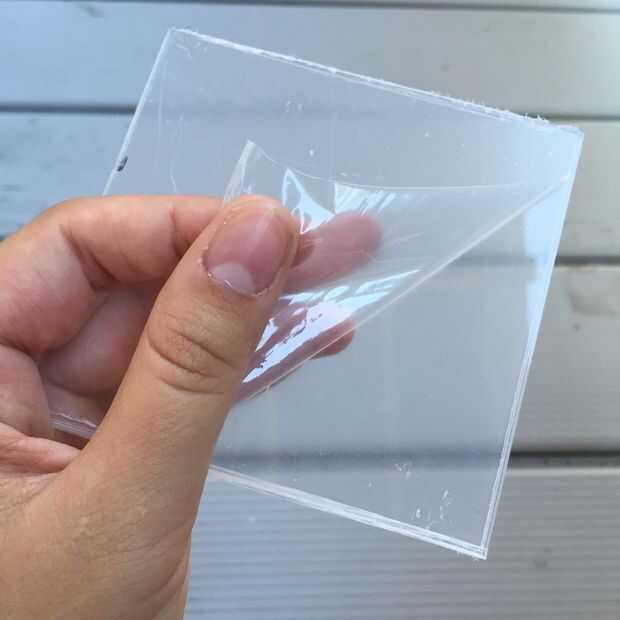

- Quite la película protectora de ambos lados de cada cuadrado.

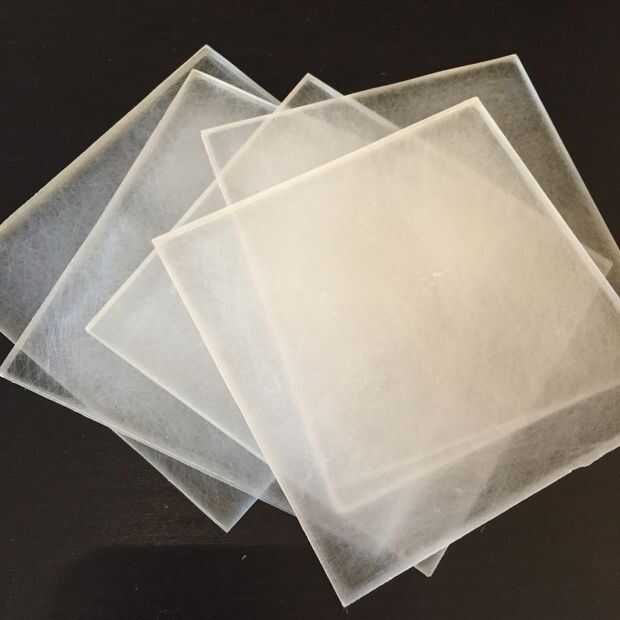

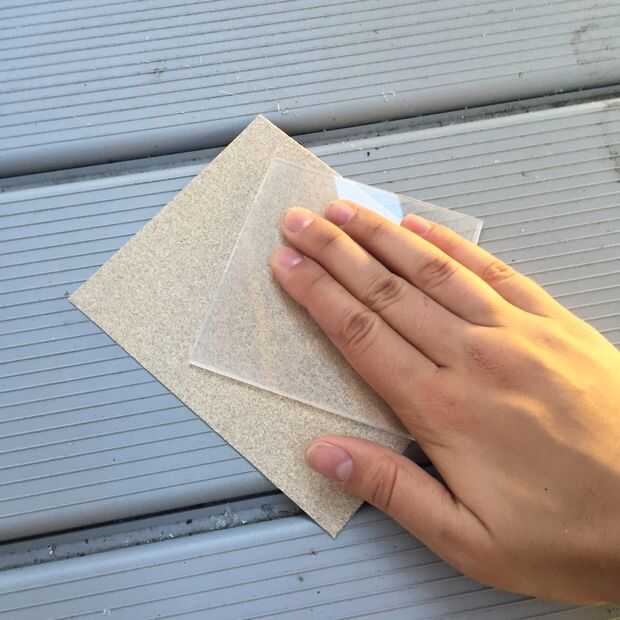

- El papel de lija se mueven en círculos en ambos lados de cada pieza a rayar hasta que tiene un efecto translúcido.

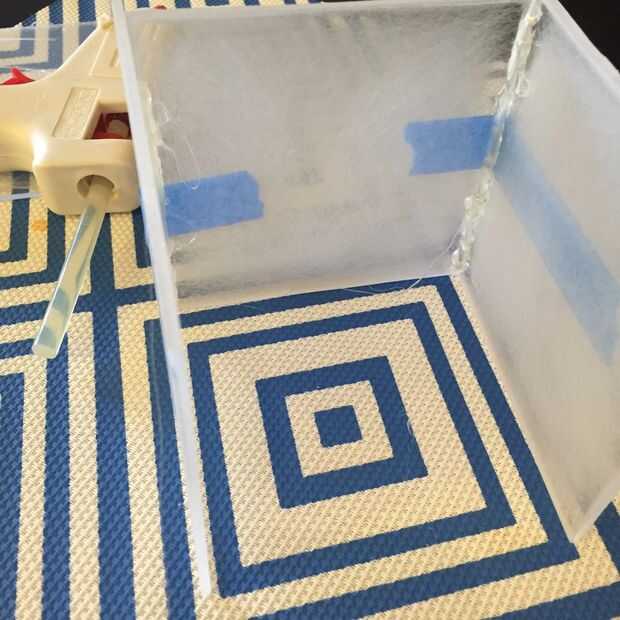

- Utilice la pistola de pegamento caliente para unir las piezas en un cubo de cinco lados.
- Ajuste las longitudes de los cables de modo que el Arduino y protoboard caben en un envase plástico repurposed (tengo un recipiente de plástico fino, poca profundidad para almacenar pequeñas cantidades de comida de IKEA).
- Todo lo establecido. En primer lugar, coloque el recipiente de plástico con el Arduino y protoboard en la suciedad de su planta. Coloque los sensores donde pertenecen (en la tierra, en el extremo del envase de la planta). Conectar tu Arduino a una fuente de alimentación (la batería o el adaptador AC a DC). Una vez en funcionamiento la luz, todo lo tapa en el envase de plástico y el LED de NeoPixel con el cubo de plexiglás. No cubra los sensores.
- Disfrutar de su luz de hoja!
Una nota sobre las hojas de acrílico de corte a mano. Era muy difícil cortar cuadrados exactos así, así que tengo un cubo ligeramente deformado con bordes que no se alinean perfectamente. Estoy pensando en mi cubo actual un borrador hasta que puedo pedir prestado de alguien jigsaw y cortar más precisa.
