Paso 4: Soldar los cables a la NeoPixel
Sólo usé un NeoPixel para este proyecto, porque no necesito ningún patrón o múltiples colores a la vez. Un LED RGB también haría el truco. Elegí el NeoPixel basándose en una recomendación en el tutorial de Erbbie, porque sería más fácil soldar todas las resistencias y condensadores conectados (una promesa seductora para un novato como yo).
- Cortar tres trozos de alambre de calibre 22, núcleo macizo. Si tiene tres colores, que es grande. He seguido el mismo patrón que los dos sensores. Rojo para la energía, negro para la tierra y verde para la comunicación con el Arduino.
- Tira de ambos extremos de cada cable con el pelacables.

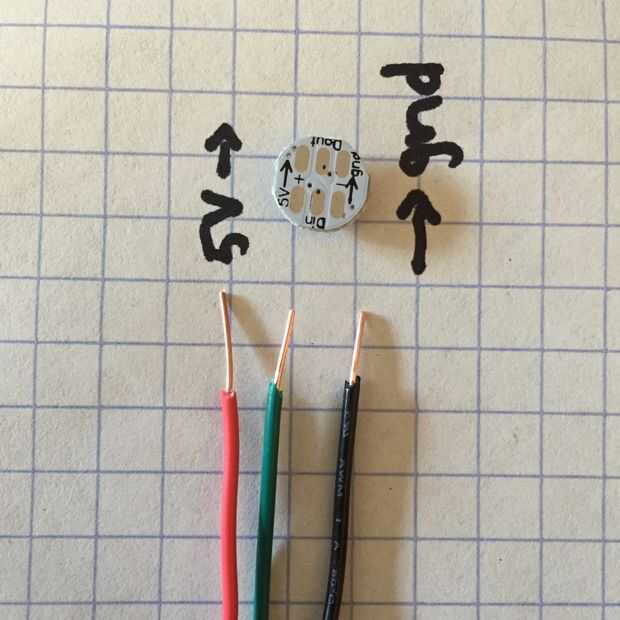

- Mira en la parte posterior de su NeoPixel. Hay seis puntos de soldadura. Usted quiere soldar los cables al lado de Din (no duda). Conectar el cable rojo con el +, el negro con el - y el verde en el centro.

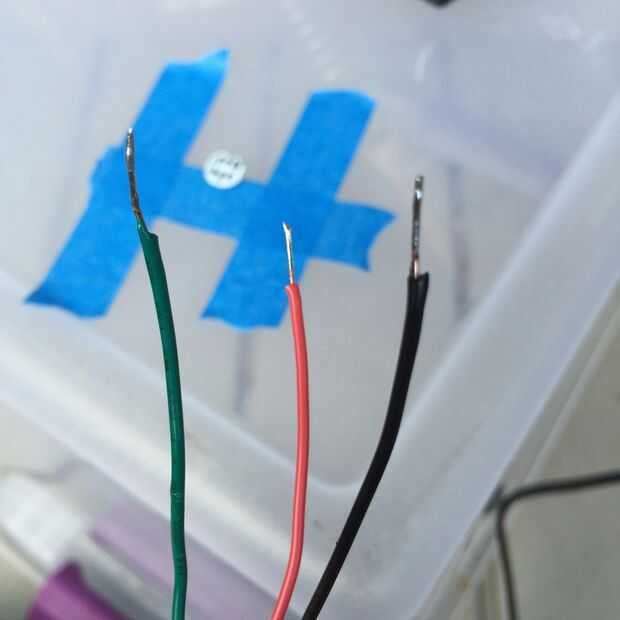

- Antes de que suelde los cables a la NeoPixel, queremos previamente los extremos del alambre de la lata. Utilice el soldador para aplicar una fina capa de estaño que cubre la punta de cada cable. Esto nos ayudará a realizar la conexión.
- Los puntos de soldaduras son muy pequeños y la soldadura no debe tocar otras secciones. Ya que no tengo una mano amiga, solía cinta de pintor azul para mantener todo en su lugar antes de soldado.
- Con la punta de lo hilos táctil el punto se conectará a soldar cada cable en su lugar correcto.
AdaFruit tiene un NeoPixel Überguide si tiene más preguntas o quiere aprender más.
