Hojas de luz: Un Monitor de jardín de interior (3 / 9 paso)

Paso 3: Montar el sensor de luz

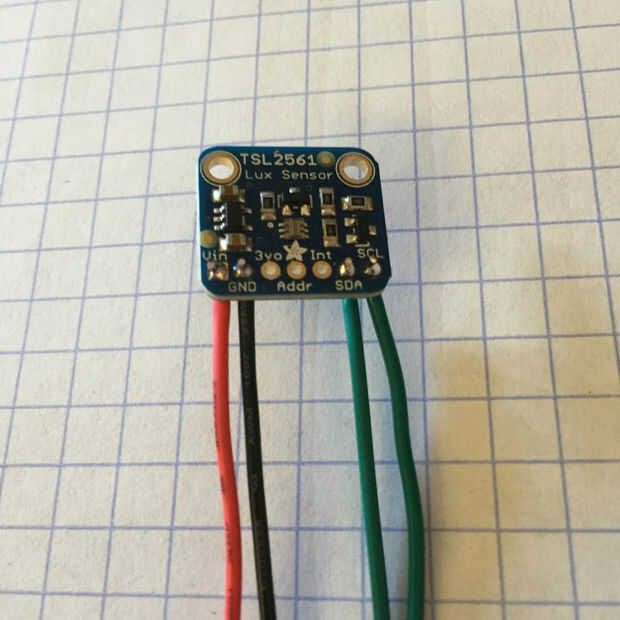

Para el sensor de luz, usé un medidor de luz Digital de AdaFruit TSL2561. Podría lograr el mismo efecto con un sensor de luz diferente o una fotorresistencia. Para utilizar el sensor de luz, tenemos que soldar 4 cables al sensor. AdaFruit tiene instrucciones completas para el cableado del Sensor de TSL2561 en su página web, pero aquí están los pasos básicos (no estamos utilizando la tira de 6 pines, así cambie los cables por la cabecera).

  1. Cortar cuatro trozos de alambre de calibre 22, sólida base. El código de color, si es posible. Otra vez, usé rojo para la energía (Vin en el sensor) y negro para tierra (GND), pero sólo tuve cable verde a la izquierda, que para el reloj SCL de i2c (SCL) y datos de i2c SDA (SDA). No necesita cable para los tres mediados puntos.
  2. Tira de ambos extremos de cada cable con el pelacables, suficiente para un extremo al entrar en el tablero de Arduino/y el otro extremo al pasar por las manchas en el sensor.

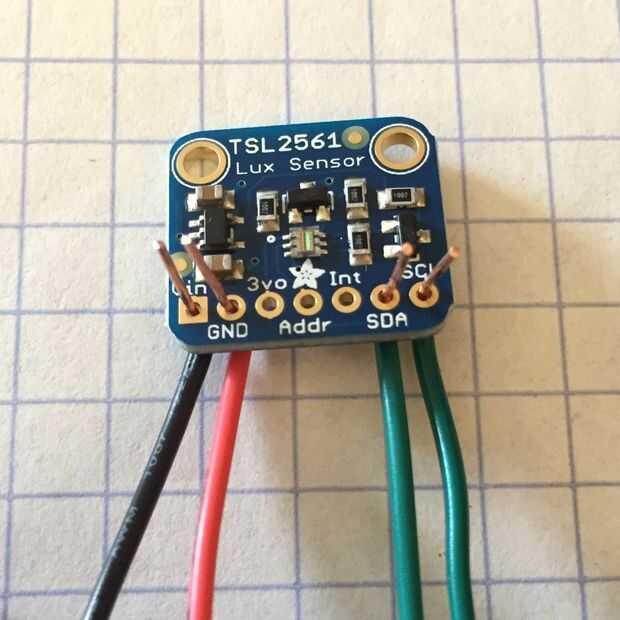

  3. Se suelda Poke el extremo de cada cable a través del orificio le para (véase la mención anterior de códigos de color). Una vez a través del alambre, doblarlo en un ángulo de 90 grados bajo el sensor quede paralelo a la cara del sensor el cable restante.

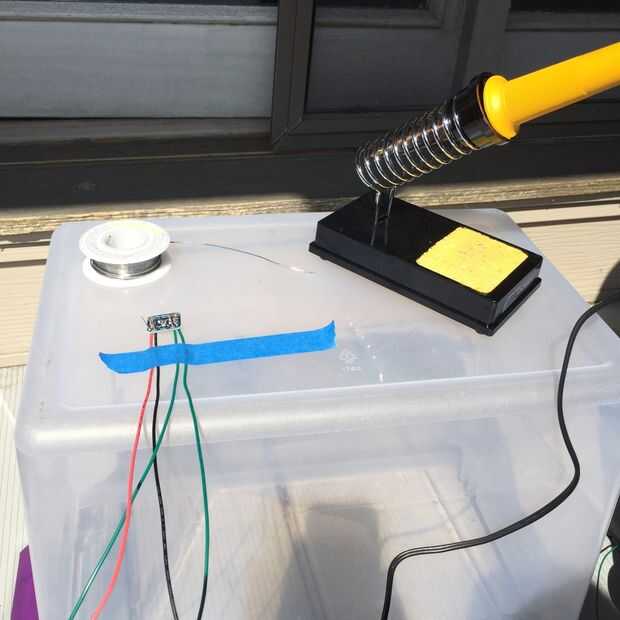

  4. El extremo de cada cable del sensor de la soldadura. ¿No se han soldado antes? No se preocupe! Hay un montón de tutoriales por ahí. Este artículo SparkFun cómo soldadura fue útil para mí.
  5. Utilice la herramienta de corte diagonal al ras para cortar el cable sobrante al ras a sus empalmes de la soldadura (aka justo encima de la soldadura).
