Hidráulicamente accionado Arcade garra (4 / 6 paso)

Paso 4: Colocación de jeringa

Este no es generalmente un paso duro porque hay muchas formas de colocar las jeringas. En primer lugar, caliente pegamento un perforado, redondeado madera cubo en el extremo de una de las jeringas. Para este paso, desea etiquetar un lado de su frente de brazo y una parte posteriora (no importa que si tu brazo es simétrica). Usted puede también etiquetar tus brazos primero, segundo, tercero y cuarto segmento, a partir de la parte posterior. Los dos jeringa posicionamiento instrucciones son prácticamente idéntica, pero algunas medidas adicionales deben usarse en garra arcade #1.

Jeringa de posicionamiento para garra arcade #1

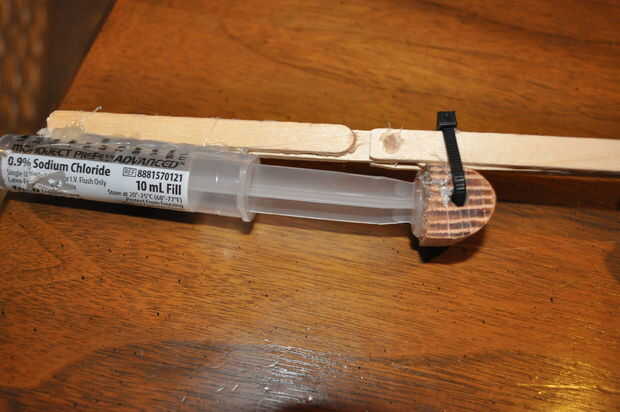

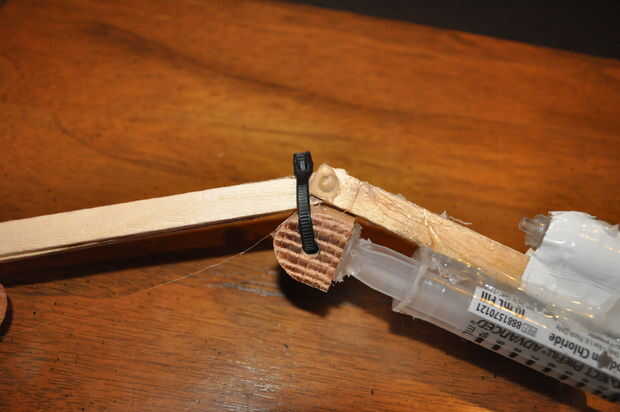

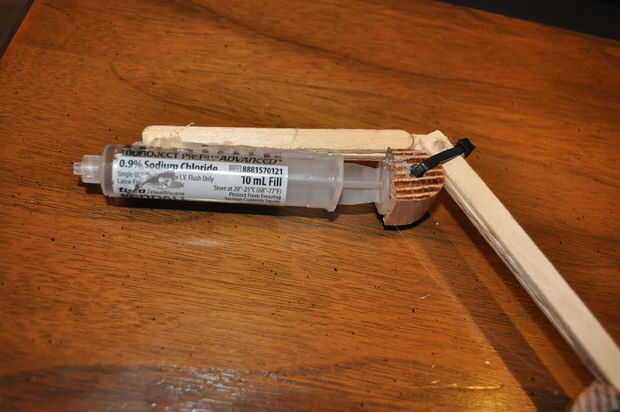

1. la primera jeringuilla del puesto es el más difícil, es el que levanta todo el peso del brazo (que por garra de arcade #1 era un problema porque era demasiado pesado). Usando cinta, coloque la jeringa en el primer segmento de su brazo. El cubo redondeado en el émbolo de la jeringa debe descansar en el segundo segmento del brazo.  Prueba su movimiento empujando el émbolo hacia adentro y hacia afuera, el brazo debe moverse hacia arriba y hacia abajo. Tenga en cuenta que no todas las jeringas pueden tener ser empujado completamente para obtener una gama completa del brazo hacia arriba y hacia abajo. A continuación, hilo de un cable ATA a través del orificio perforado en el cubo y a través del orificio en el prisma de paletas en el segmento del brazo que está trabajando en y apriételo lo suficiente eso él puede desplazar a lo largo del brazo un poco.

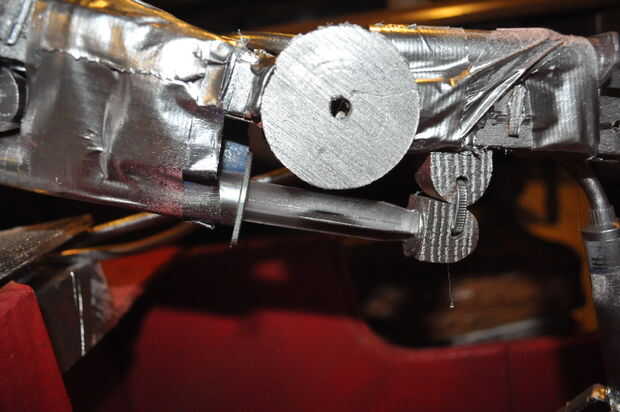

2. para colocar la segunda jeringa, pegamento caliente 2 de los cubos para el segundo tramo del brazo alrededor de una pulgada de una parte y luego caliente pegamento un tercer cubo a un lugar un poco más de un tercio del camino hasta el segmento 3 del brazo (debe estar más cerca de los 2 cubos solo colocaste que el otro extremo). Ahora, conducto cinta otra jeringa con un cubo en el extremo a la 2, pulgada cubos apartes para que el extremo que lanza agua básicamente tocando la jeringa coloca antes y que cuando el émbolo se acerca a mitad de camino hacia fuera, el extremo debe tocar el cubo pegado al tercer segmento. Ahora, usando un cable, hacer un lazo a través del agujero en el cubo en el émbolo y el cubo en el tercer segmento del brazo y apriete firmemente.
3. pegar un palito en el cuarto segmento del brazo de manera que sobresalga 1/2 una pulgada. A continuación, rasgar alrededor de una pulgada de cinta y doblarlo en la mitad lado pegajoso en. A continuación, pegar un lado de la cinta a un émbolo de una jeringa sin un cubo en ella y luego al otro lado de la cinta a la parte sobresaliente del palito a pegado al cuarto segmento del brazo. A continuación, enderece el brazo entero, poner pegamento caliente en la parte inferior de la jeringa que sólo estaba trabajando, entonces establece la jeringa en el brazo. Quiera la jeringa en el brazo en lugar de pegado de cinta aislante lo que usted puede cambiarlo si es necesario.
4. la jeringa más fácil de colocar es la que tiene la garra en ella. Coloque la jeringa garra hacia abajo en el último segmento y luego Envuelva cinta adhesiva alrededor de él.

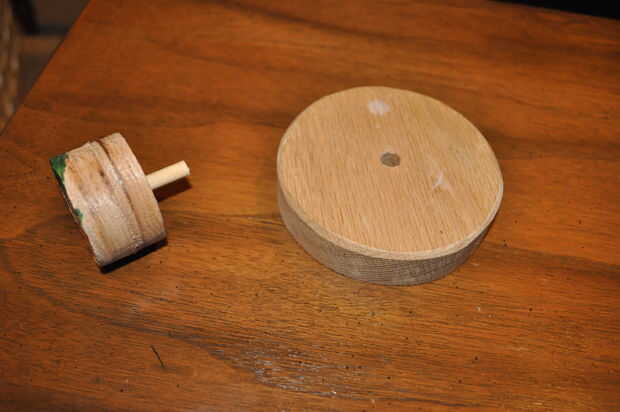

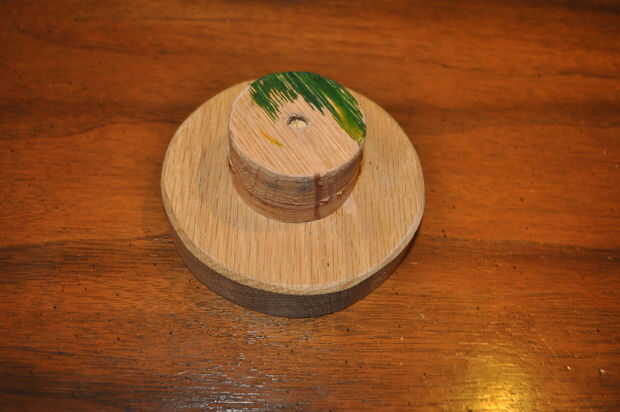

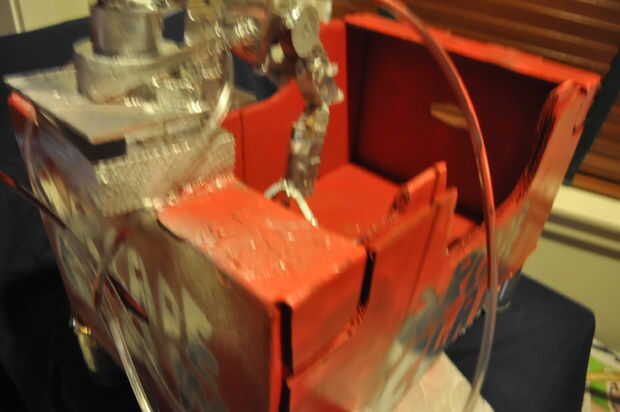

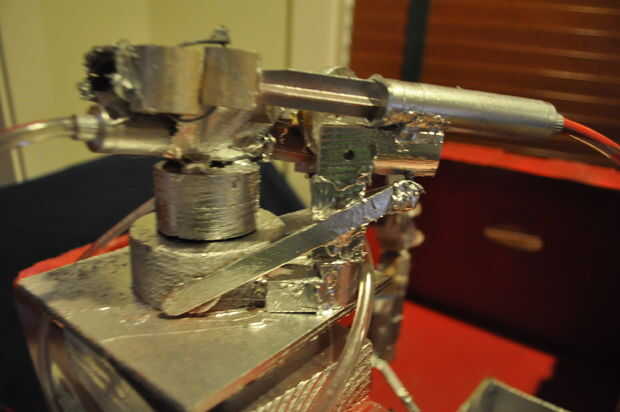

5. me ha pasado que tienen madera discos de mentira alrededor de los cuales he utilizado para este paso, pero puede perforar con una broca especial o utilizar 2 plazas para este paso. Encontrar o hacer 2 círculos de altura de una pulgada o plazas (a más de tres pulgadas en diámetro o anchura) y cortar un trozo de 2 pulgadas de espiga de 1/4 de pulgada de diámetro. Si no hay un agujero a través de sus círculos o cuadrados, perfore un agujero que se ajusta el tamaño del pasador que se utiliza. Utilice madera mitad de cola a cola del pedazo de taco que usas y pase por el agujero en uno de los círculos o cuadrados que tiene. Esperando la cola para madera secar, encuentre una caja grande (yo usé una caja de 12'' de altura, por 24" de largo, por 16" de ancho) y corte una pieza de madera de 1'' de espesor, por cerca de 3'' de ancho, por la anchura de su caja. Coloque la pieza de madera a lo ancho en el extremo de la caja y pegamento caliente allí, esto mantendrá la base que sostiene el brazo. Una vez suficientemente seco para trabajar con el pegamento para madera, caliente pegamento el brazo en el cuadrado o círculo con la espiga para que cuando termines, la espiga apunta hacia abajo, no hacia la jeringa. Ahora, pegamento caliente el cuadrado o círculo sin el taco pegado en él para el centro de la tabla usted pegado a la caja y pega la espiga en el otro círculo o un cuadrado en el agujero perforado en el sólo pegada. Pegamento caliente un cubo a un lado del primer segmento del brazo, asegurándose de que está por encima de la tabla, no de la caja. Varios cubos de hielo en el tablón que el brazo está conectado a la pila y luego colocar una jeringa en la parte superior, asegurándose de que la jeringa esté nivelada con el brazo de las garras de arcade. Pegamento caliente los cubos que apilan juntos y pegamento luego caliente un cubo perforado, redondeado en su émbolo de las jeringas. Coloque los cubos con la jeringa en la parte superior de modo que cuando el émbolo de la jeringa es completamente expulsado, es el brazo hacia un lado de la caja y cuando está completamente introducido en (fingir que el brazo está conectado al émbolo) que es el brazo hasta el otro lado; Esto puede tomar un poco tiempo asi que tengan paciencia. Cuando se colocan los cubos y el émbolo, la pila de cubos para el tablón del pegamento y luego pegue la jeringa a la parte superior de la pila de cubos. Por último, cable unir el cubo en el émbolo al cubo en el brazo.

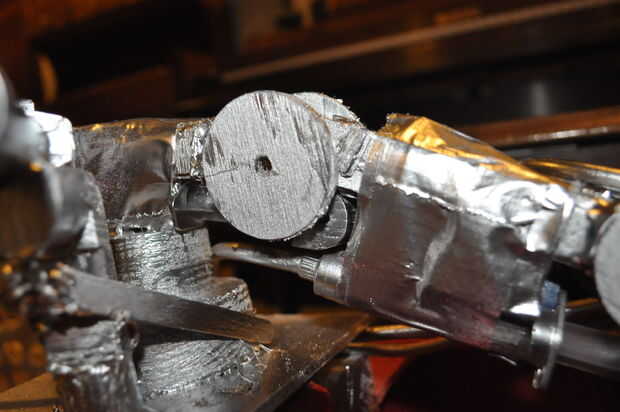

Corte tres 2'' diámetro chapeado fino círculos (acerca de 1/4 de pulgada delgado), un agujero. Pegamento caliente con cuidado los círculos junto a las articulaciones de bisagra para que el brazo no se tuerza cuando se mueve hacia arriba y hacia abajo. Esto hace más fácil para el sistema hidráulico funcione, de lo contrario, su brazo no tiene tan grande de una gama de movimiento.

Jeringa de posicionamiento para uña #2

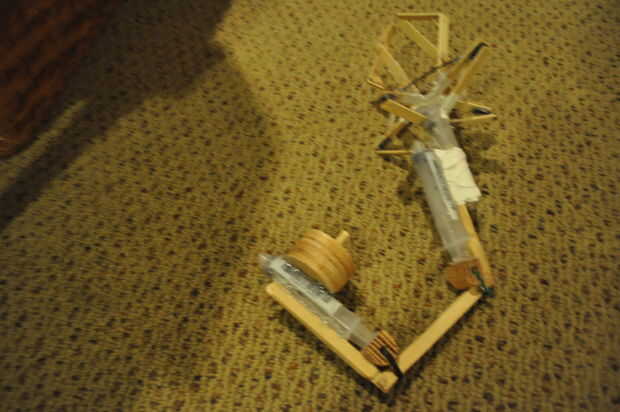

1. esta jeringa levanta todo el brazo. Usando cinta adhesiva, coloque la jeringa en el primer tramo del brazo con el cubo redondeado sobre el segundo segmento del brazo. Prueba su movimiento empujando el émbolo hacia adentro y hacia afuera; el brazo debe moverse hacia arriba y hacia abajo. Tenga en cuenta que no todas las jeringas pueden tener ser empujado completamente para obtener una gama completa del brazo hacia arriba y hacia abajo. A continuación, Enrosque una sujeción de cable a través del orificio perforado en el cubo y sobre el segmento del brazo que está trabajando y apretar lo suficiente tan eso él puede resbalar a lo largo del brazo un poco.
2. Pegue un palito en el tercer segmento del brazo de manera que sobresalga 1/2 una pulgada. A continuación, rasgar alrededor de una pulgada de cinta y dobla en mitad, lado pegajoso en. A continuación, pegar un lado de la cinta a un émbolo de una jeringa sin un cubo en ella y luego al otro lado de la cinta a la parte sobresaliente del palito a pegado al cuarto segmento del brazo. A continuación, enderece el brazo entero, poner pegamento caliente en la parte inferior de la jeringa que sólo estaba trabajando, entonces establece la jeringa en el brazo. Quizá quieras cinta adhesiva la jeringa en el brazo en lugar de pegar lo que usted puede cambiarlo si es necesario.
3. mueva una jeringa para que el extremo que arroja a chorros enfrenta a la parte delantera del brazo y colocarlo como el primero de ellos, sólo volteado.
4. esta es la jeringa más fácil de hacer, es el que tiene la garra de. Colocar la garra de la jeringa hacia abajo en su último segmento y luego Envuelva cinta adhesiva alrededor de él.
5. me ha pasado a tener círculos madera mentira alrededor de los cuales he utilizado para este paso, pero puede perforar con una broca especial o utilizar 2 plazas para este paso. Encontrar o hacer 2 círculos de 1 pulgada de altura o plazas (a más de tres pulgadas en diámetro o anchura) y cortar un trozo de 2 pulgadas de espiga de 1/4 de pulgada de diámetro.  Si no hay un agujero a través de sus círculos o cuadrados, perfore un agujero que se ajusta el tamaño del pasador que se utiliza. Utilice madera mitad de cola a cola del pedazo de taco que usas y pase por el agujero en uno de los círculos o cuadrados que tiene. Esperando la cola para madera secar, encuentre una caja grande (yo usé una caja de 12'' de altura, por 24" de largo, por 16" de ancho) y corte una pieza de madera de 1'' de espesor, por cerca de 3'' de ancho, por la anchura de su caja. Coloque la pieza de madera a lo ancho en el extremo de la caja y pegamento caliente allí, esto mantendrá la base que sostiene el brazo. Una vez suficientemente seco para trabajar con el pegamento para madera, caliente pegamento el brazo en el cuadrado o círculo con la espiga para que cuando termines, la espiga apunta hacia abajo, no hacia la jeringa. Ahora, pegamento caliente el cuadrado o círculo sin el taco pegado en él para el centro de la tabla usted pegado a la caja y pega la espiga en el otro círculo o un cuadrado en el agujero perforado en el sólo pegada.  Pegamento caliente un cubo a un lado del primer segmento del brazo, asegúrese de que está por encima de la tabla, no de la caja. Varios cubos de hielo en el tablón que el brazo está conectado a la pila y luego colocar una jeringa en la parte superior, asegúrese de que la jeringa esté nivelada con el brazo de las garras de arcade.  Pegamento caliente los cubos que apilan juntos y pegamento luego caliente un cubo perforado, redondeado en su émbolo de las jeringas.  Coloque los cubos con la jeringa en la parte superior de modo que cuando el émbolo de la jeringa es completamente expulsado, es el brazo hacia un lado de la caja y cuando está completamente introducido en (fingir que el brazo está conectado al émbolo) que es el brazo hasta el otro lado; Esto puede tomar un poco tiempo asi que tengan paciencia. Cuando se colocan los cubos y el émbolo, la pila de cubos para el tablón del pegamento y luego pegue la jeringa a la parte superior de la pila de cubos. Por último, cable unir el cubo en el émbolo al cubo en el brazo.
