Hidráulicamente accionado Arcade garra (3 / 6 paso)

Paso 3: Construcción de la garra

                                                                           Claw design For Claw #1 and #2

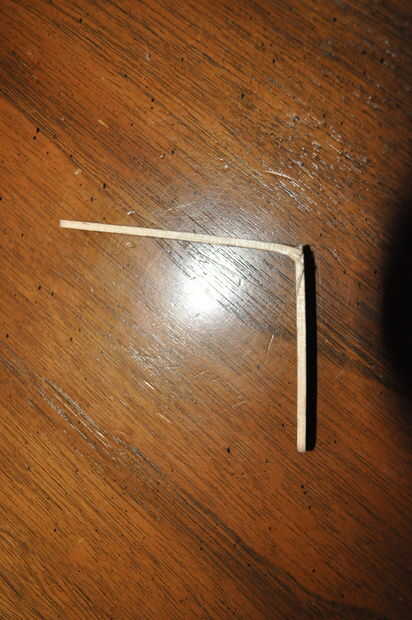

1. para los dedos de la garra, romper 4 palitos como cerca de la mitad que puedo (yo recomiendo medir) pero salen unas fibras para permitir que se curva levemente de una manera u otra.

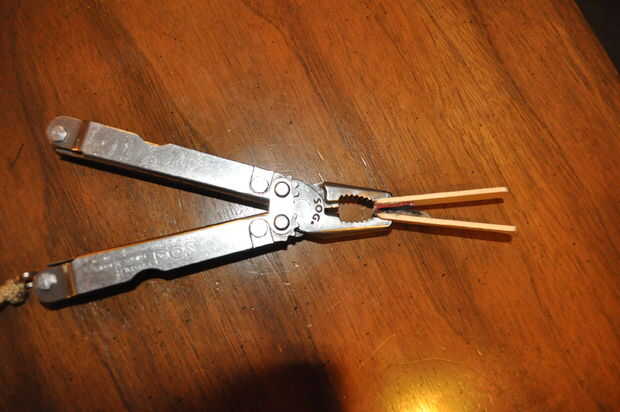

2. uso de cortadores, corta 4 trozos de palito (aproximadamente una pulgada) de un pedazo de chatarra de palito y enderezar los lados con los cortadores o incluso una lijadora de banda para llevar cualquier curvas.
3. caliente del pegamento del roto palitos donde han astillado de la rotura para evitar movimiento y para evitar que entren las astillas (opcional).

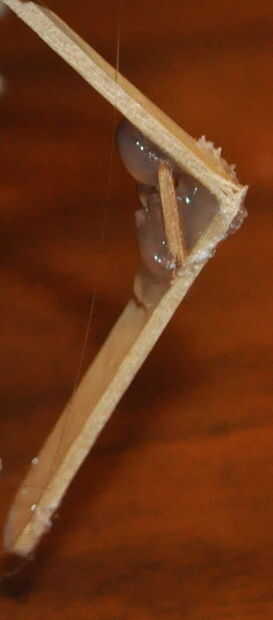

4. Pegue la pieza de una pulgada de palito en el interior de la quebrada palito y caliente, antes de que se haya enfriado, coloque la pieza de modo que esta sección de la pinza de forma aproximadamente un ángulo de 90 grados.
5. otra vez, dibuje una línea en el centro exacto de un palito y esta vez, use los cortadores para cortar por la mitad. Antes, en el paso 1, rompió con las manos para crear una especie de bisagra temporal para crear el ángulo de 90 grados de la garra que tenía 2 piezas para arreglar en vez de 3 (si había cortado por la mitad a través de todo el camino).

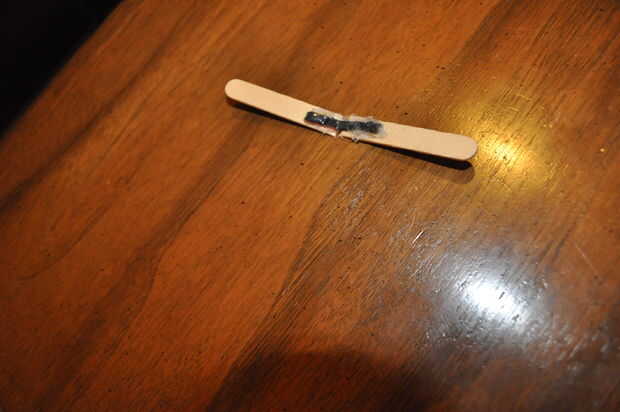

6. bisagras de dedo: tenía restos de ataduras de cables ahí pero puede sacrificio uno para hacer este paso. Usando cortadores, una de corte 4 pulgadas piezas de un cable de ATA y con una cantidad generosa de pegamento caliente, pega un lado (la mitad) de la pieza de sujeción de cable a uno de los palitos de la mitad que usted previamente cortado. Una vez que el pegamento se haya enfriado, pegamento de la otra mitad del palito a la otra mitad del cable del lazo (ver fotos); Repita los pasos 3-6 3 veces más. Cuando el pegamento completamente enfriado debe ser capaces de doblar la bisagra hacia el lado con el pegamento.

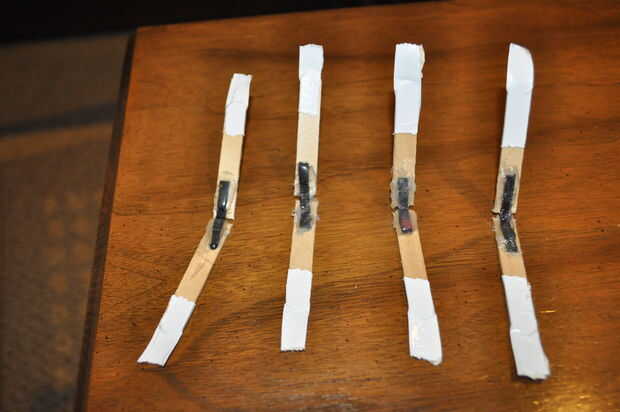

7. tomar sobre un 1" por 1.5" rectangular pieza de cinta adhesiva y enróllelo alrededor de un extremo de la bisagra que acaba de hacer y luego aplanarlo. Hacer esto a ambos lados de las bisagras de 4.
8. Pegue una de las bisagras de la cinta de conducto en la parte superior del cuerpo de la jeringa (no el émbolo).   Pegue el otro conducto cinta bisagra en el mismo palito en el interior del émbolo. Repita esto para cada bisagra de paletas y asegúrese de que son equidistantes a lo largo del émbolo.
9. este paso puede conseguir complicado, así que puede usar un poco de pegamento caliente o alguna cinta adhesiva para colocar la garra. Utilizando uno de estos métodos de posicionamiento conectar uno de sus garras de palillo de paleta en la parte inferior de la bisagra de paletas para que no se caiga cuando al revés pero se pueden mover ligeramente (repetirlo con las otras tres).

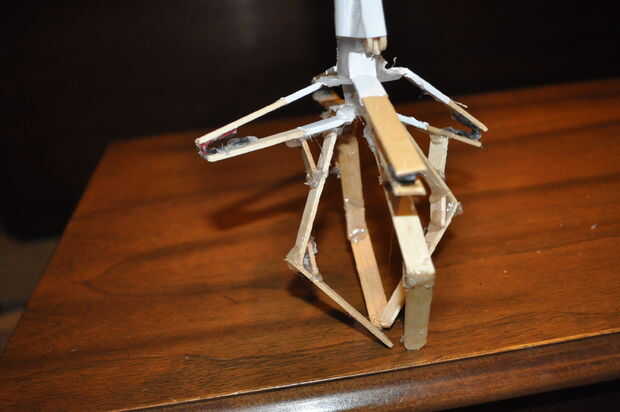

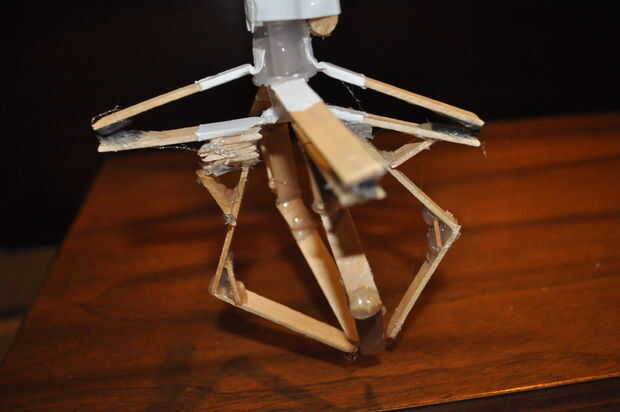

10. ANTES DE QUE PEGUE, QUIERES TENER EL ÉMBOLO DE LA JERINGA HACIA ABAJO TODO EL CAMINO PARA QUE LA UÑA DEBE ESTAR CERRADO CUANDO EL PEGAMENTO ESTÉ FRÍO. UNA BUENA MANERA PARA MANTENER EL ÁNGULO CORRECTO ES RÁPIDAMENTE PEGAR TODAS LAS GARRAS PARA QUE SE LOS PUEDE COLOCAR ANTES DE LA COLA REFRESCA. Usando cortadores, cortar 4 piezas de una pulgada de palito y pegar cada uno contra uno de los dedos de palillo de paleta y bisagra que soporta y lo apoya (repetirlo con las otras tres). Ahora, sacar la cinta (o deje el lenguado de cola) de la articulación de algo inmóvil y pegar permanentemente ese extremo del palito hasta donde estaba antes. Cuando todo esto se seca, prueba de la uña moviendo el émbolo hacia arriba y hacia abajo. Esto debe abrir y cerrar la pinza.

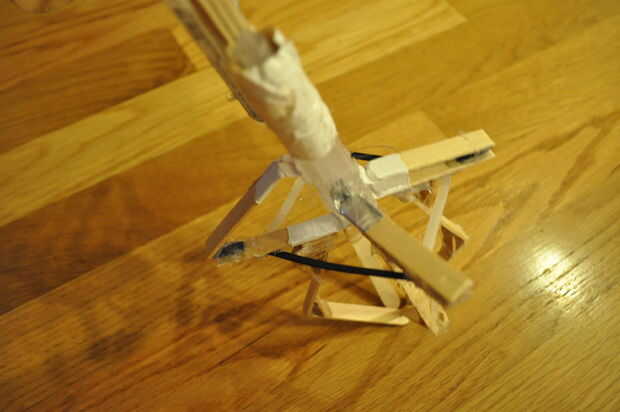

11. Coloque las puntas de la garra que desee cuando el émbolo completamente hacia abajo. Este es un paso complicado ya que tienes que hacer una entrega. Mantenga sujeta las puntas con una mano y con el pegamento, un trozo de lazo de cable en cada par de las bases de puntas de uña. (ver imagen).
