Paso 4: La construcción! -Parte 1 (presentación)
Paso 1: Cortar la placa de aluminio a la medida deseada. Usé 12 "x 12" y encontraron esto para ser el tamaño ideal para un Mono bloque. Es exactamente la mitad de una hoja de 12 "x 24" (utilicé una mitad para la parte superior y otro para la parte inferior) y exactamente un cuarto de una (24 "x 24" hoja de rendimiento 2 Mono Blocks). Usé mi fiel viejo 4" amoladora con un disco abrasivo.

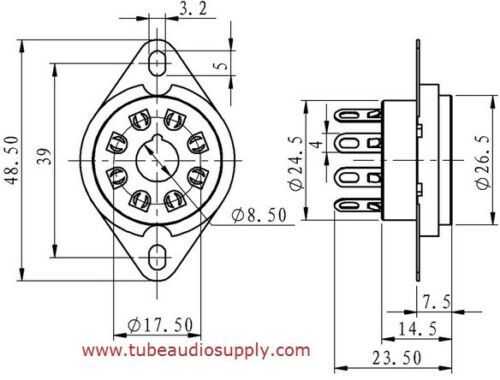

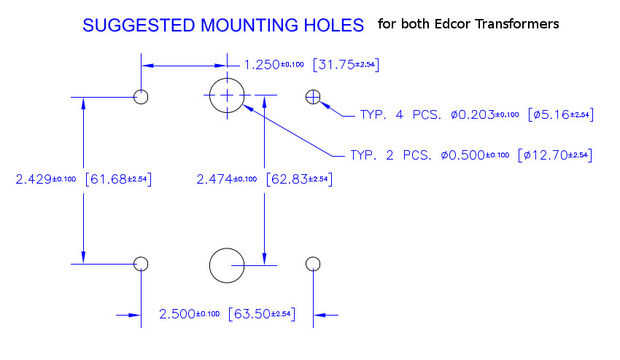

Paso 2: Diseño componente superior. Utilizando las huellas anteriores, poner los agujeros en la placa de corte y marca fuera de los centros del agujero con un punzón.
Paso 3: Utilizando el orificio correspondiente vio (1 pulgada 25mm), todos los agujeros de taladro para su 5 casquillos de tubo. Los 4 transformadores requieren sólo una broca adecuada para los tornillos que usará. Usé 1/2" broca para los orificios de alambre.
Paso 4: Tomar una lima redonda y cuidadosamente la fresa todos los agujeros para evitar que los cables se cortan y cortocircuito (puede ser una buena idea instalar una arandela de goma en cada uno de los agujeros de los cables).
Paso 5: Cortar 2 piezas de madera 3/4 "x 12" x 2 "y a los 2 fuera de los bordes para que la placa se levanta proporcionando espacio para su debajo de componentes durante la construcción. He encontrado que 2 pulgadas es más o menos la altura ideal de la Amp.

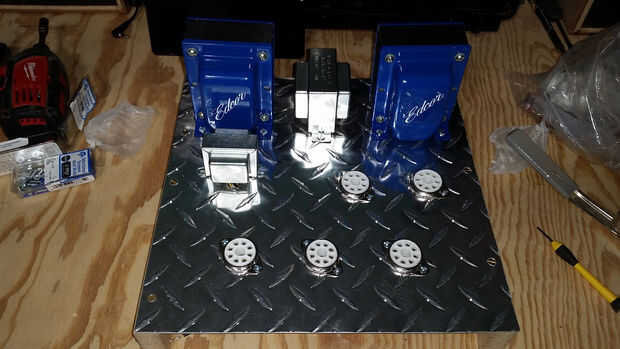

Paso 6: Tornillo transformadores y conectores de tubo a la placa superior asegurándose de la correcta orientación.
Nota: usé un Radio Shack estrangulación transformador ya no está disponible. El reemplazo apropiado Edcor es en el Bill del Material proporcionado en el paso anterior. El transformador de tensión diagonal pequeña también vino de Radio Shack y ya no está disponible. Reemplazar con éste en Mouser: www.mouser.com. (115 VAC a 12,6 VAC mA)
