Paso 13: la prueba! -Parte 2 montaje y decisiones...
Conseguir muy cerca escuchando algún audio...
Ahora es un buen momento para construir el frente y la parte posterior del amplificador. Utilizamos un trozo de chapa de 18 ga y cortar 3 x 12 pulgadas y había doblado a lo largo del borde largo por lo que sería tener un labio de 1/2 pulgada en la parte superior e inferior. Conecta luego con tornillos de metal a la parte superior e inferior de la amp. Hemos hecho una pieza idéntica para la espalda.
La pieza posterior tendrá algunos agujeros en él: un agujero rectangular para el cable del tomacorriente (1,1 X.85 pulgadas) con un orificio de tornillo en ambos lados (5/32 pulgada) para aceptar algunos #6 tornillos de montaje.
Un agujero cerca del zócalo del cable eléctrico debe ser el soporte de fusibles. Usé un 7/16 pulgadas de bits y se revolcaba el agujero un poco para acomodar las roscas del sujetador del fusible.
En el otro extremo de la placa que se necesita instalar a algún enlace entradas para los altavoces. Dos a trabajar, sin embargo cuatro le permitirá utilizar todos los grifos de la impedancia del transformador, es usted.
El wil de panel frontal necesita dos agujeros. Uno que acepta el interruptor de alimentación y uno para aceptar el potenciómetro de control de volumen. El control de volumen es opcional, si usted elige agregar simplemente un RCA entrada conector en la parte posterior para una entrada y utilizarlo como un simple amplificador.
Conectar el adaptador de conexión. La terminal E a la tierra, la terminal L del fusible, el fusible en el interruptor, el interruptor de encendido a un lado de los primarios del transformador y el otro lado de las primarias a la terminal N del adaptador de enchufe. Sí, están marcados los terminales del adaptador de enchufe. Sí, hace una diferencia de seguridad y también puede afectar la cantidad de ruido generado. Sí, use un cable de tres puntas. Sí, use un tomacorriente conectado a tierra. Ser seguro!

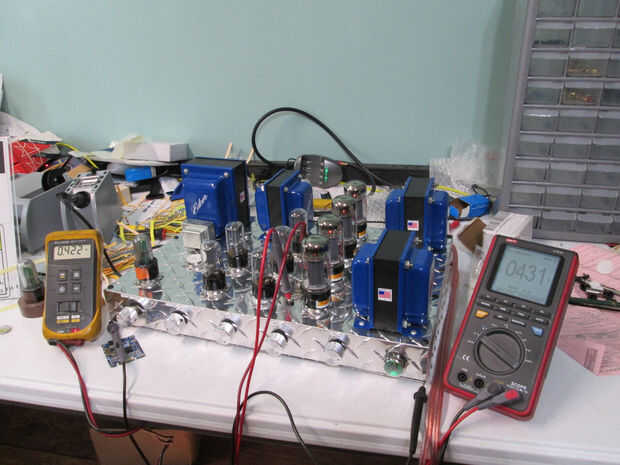

Ahora estamos listos, casi, para añadir energía. Proceder y añadir los tubos, seguir adelante y enchufe para sus respectivas cavidades. La primera vez puede ser un poco rígida, 6L6GC en cada salida zócalo del tubo, un 6SN7GT para el conductor y otro para la fase partida y pre amplificador del tubo.
Ahora la impedancia de entrada es controlada por R19 a 1MOhm. Esto es un poco alto si estás intentando usar esto como un amplificador de línea simple. Si este es el caso, reemplácelo con uno que está más cerca de la impedancia real del dispositivo que va a utilizar para dar señal al amplificador. Para la prueba inicial y la instalación bies es mejor sujetar cable de puente del pin 5 del tubo pre amp en tierra con una pinza equipada como queremos establecer la tendencia en una señal de cero.

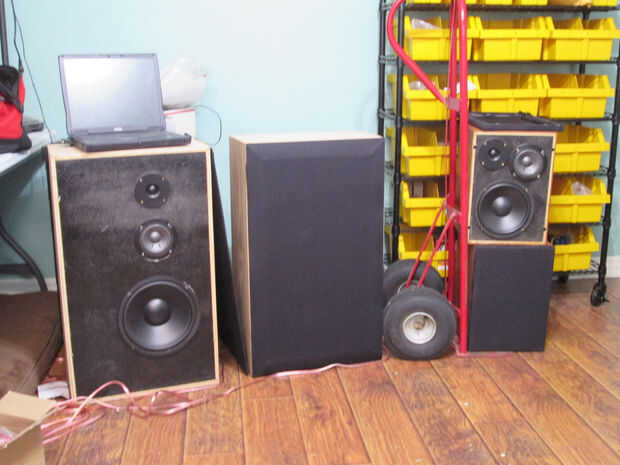

Asegúrese que los bornes del altavoz están conectados a los grifos secundarios del transformador de salida y conectan un altavoz de impedancia adecuada para ellos.
Ahora es tiempo de decir una pequeña oración que todo es correcto (deidad de la opción), si no está disponible, una buena bebida dura lo...
He visto suficiente sangre derramada sobre los dioses, prefiero reconocer a mis hermanos caídos en brazos (héroes verdaderos).
En este punto debemos conectarlo. Uso de un transformador de aislamiento es recomendable y tal vez un limitador de corriente, aunque en este momento tenemos 3 amperios del fusible en el portafusibles, espero.
Tire el interruptor... Espere... No tubos de humos, que brilla muy bien... Buena! (Bon - para el francés...)
