Paso 9: probar! ¿-Parte 1 primera prueba básica, humo? sin humo, bueno...
Ahora es tiempo... tiempo para algunas pruebas iniciales... sólo para comprobar una cosa o dos o tres o cuatro.
Lo primero es lo primero. Ahora vamos a empezar un nuevo camino, vamos a aplicar muy real hogar voltaje a un circuito casero por primera vez. Es una consideración razonable para prepararse un cable que tiene una vieja lámpara de moda de 25 vatios (uno con un filamento como Thomas E es tan famoso por) en serie con el lado de suministro de la línea del enchufe. La lámpara de Edison actuará como un dispositivo limitador de corriente. Es también una consideración utilizar un transformador de aislamiento para separarse de la co eléctrico. Estos se pueden encontrar en eBay con regularidad. Desafortunadamente, la seguridad eléctrica es algo más allá del alcance de este instructable, por otro lado hay tal cosa como debido diligencia. La lámpara limitará la corriente total de 120 voltios a 250mA. Según estándares nfpa70e 250mA es peligroso, pero poco probable causar muerte instantánea repentina, sólo un extremadamente hueso vibraciones choque eléctrico que debe inteligente.
También sería una cosa sabia para asegurarse de que hay un interruptor en el circuito de gfi, el interruptor del panel, el receptáculo o en un dropcord el formulario disponible en Lowes o Home Depot y tiendas finas. Esto limita la potencia de pérdida a tierra (quizás a través de TI) a 5 mA o menos (sólo un cosquilleo).
Cosas próximo siguiente.
Vamos a encender el primario bobina de ese transformador 12v pequeña por temporalmente los cables primarios a nuestro cable especial y enchufarlo en... Espere no humo, bueno, ahora vamos a comprobar la tensión de los dos 6 L 6 tomas en pin5 a la tierra de alrededor de 30 a 50 voltios. Se trata de "la fuente C" que se sesgar nuestro 6L 6 los tubos para que no se huyen y se queman. Ajustar este voltaje con las dos macetas clarostat al máximo, debe ser > 40v. El perno debe ser negativo opuesto al suelo (sostenido por debajo del suelo). Es bueno hacer las ollas para el voltaje máximo.
Esto evitará que cosas rechazadas durante el resto de las pruebas iniciales. Finalmente ajustaremos este voltaje para cada tubo para que coincida con las necesidades individuales del tubo.
Si tienes una pequeña nube de humo en el transformador es un signo seguro de que algo salió mal. Conseguir otro transformador, reemplazarlo y revise los pasos anteriores. Humo pero la luz no es muy brillante, no es bueno tampoco, re trazar los pasos anteriores y comparar el circuito esquemático y claro la culpa.
Si tensión negativa aparece en el pin 5 para dos 6L 6 zócalos, la lámpara es atenuado o mejor aún apagado y se puede ajustar el voltaje de bias con las respectivas macetas. Respire un paso posterior, profundamente y toma un arco, estás en buena forma hasta ahora.
Más cosas siguiente siguiente...

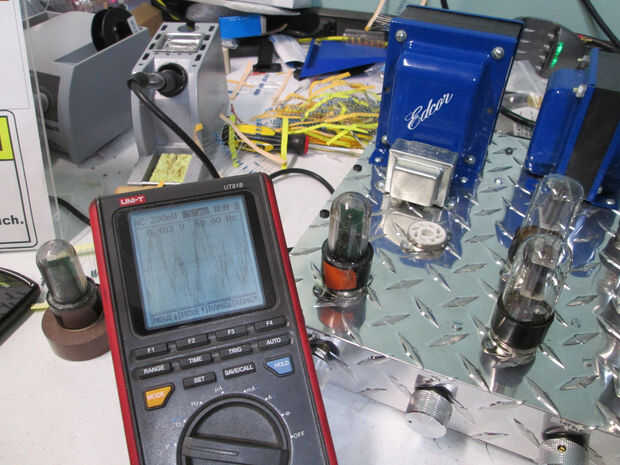

Desconecte el transformador pequeño y conectar nuestro transformador Edcor.
¡ AHORA! EL! REAL! ¡ PELIGRO! ¡ COMIENZA! SI NO SABES LO QUE HACES!!!
Cuando conecta este bebé, se espera que la lámpara se encenderá y luego dim como la carga de los condensadores.
Ahora vamos a probar ambos de 6L 6 entre pines 2 y 7 de 6.3V CA, puede ser tan alta como 6.8 sin carga.
Los pines 3 y 4 deben leer entre 300 y 480 voltios dependiendo el cable que estás preparado y la pérdida a través de la lámpara. El regulador la lámpara, el voltaje más.
Si todo lo desprotege, ahora han pasado las pruebas preliminares. ¡ Felicidades!!!! Si no, comparar su circuito en el diagrama esquemático y claro la culpa.
