Heinekamp (3 / 12 paso)

Paso 3: Hacer plantillas

Estos son realidad opcionales, pero ayuda un montón cuando averiguar donde todo irá y si encaja. Además, grabando para el barril puede hacer mucho más fácil las operaciones de perforación y corte, pinchando guías a través del papel. Así, en primer lugar off Dibujemos una plantilla para cada altavoz que vamos a utilizar, además de la placa de control.

Para los altavoces con los agujeros de montaje:

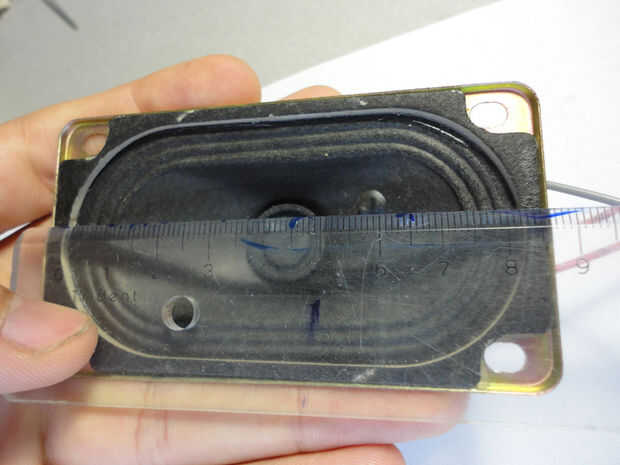

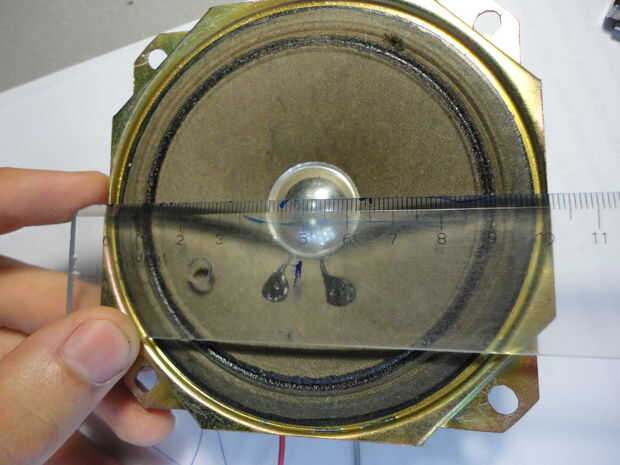

-Medir el diámetro real del diafragma

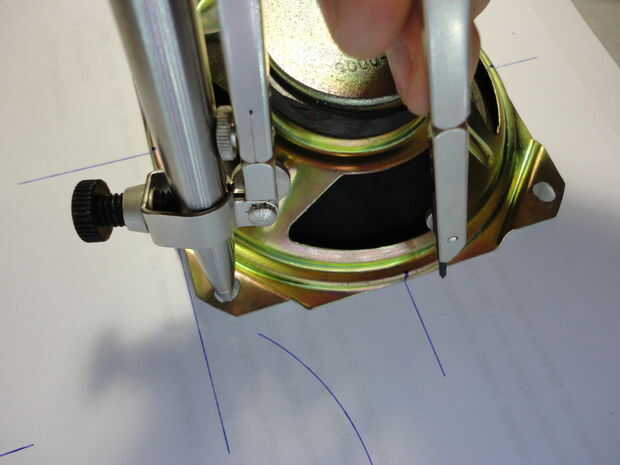

-Dibujar un círculo con esa medida
-Trazar una vertical y una línea horizontal a través de la marca pequeña a la izquierda por la brújula

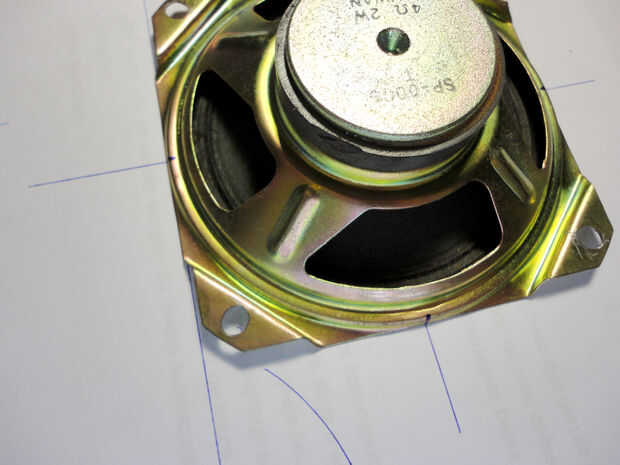

-Marca el punto medio de los lados del marco de altavoz
-Alinear la plantilla y altavoz

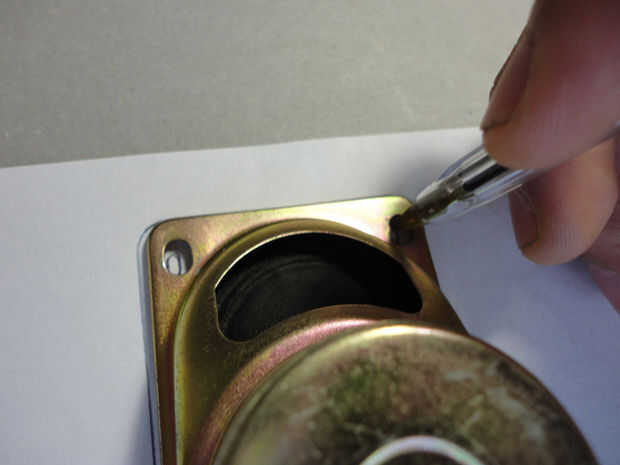

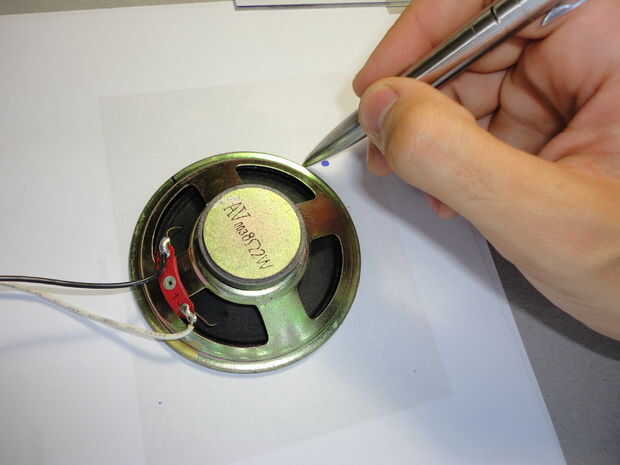

-Marca los agujeros de montaje en plantilla
-Corte de la plantilla (puede ser mejor para dibujar un cuadrado tangente al círculo antes de cortar)

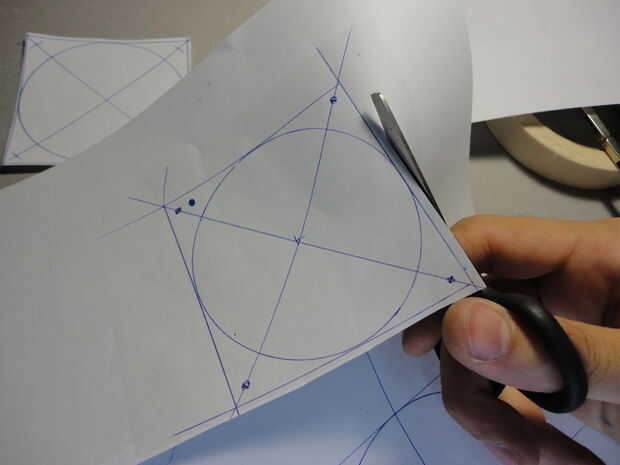

Para los altavoces sin agujeros de montaje que tenemos que definir donde van los tornillos:

-Igual a la anterior, hasta el dibujo del círculo

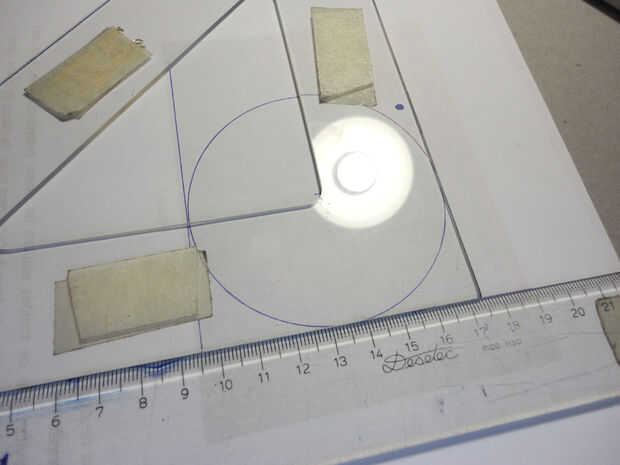

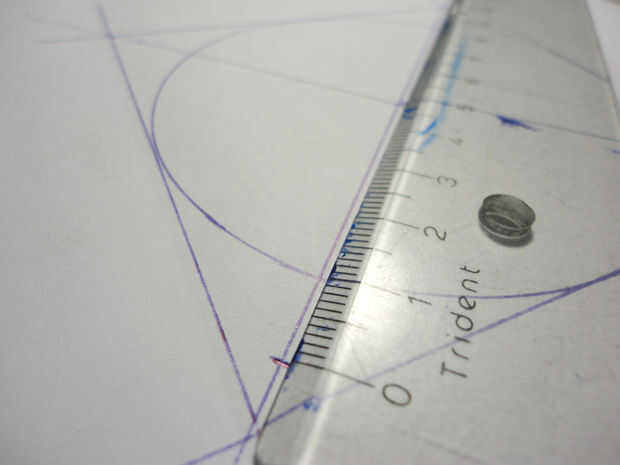

-Dibujar un cuadrado con tangente de lados al círculo de
-Dibujar las diagonales de la Plaza; debe cruzar la puntura de la brújula

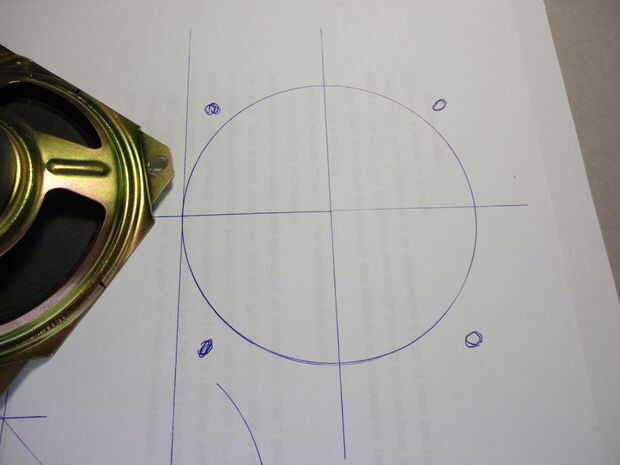

-En las diagonales del cuadrado medida hacia fuera de 10 m m del círculo y márquelo. Es donde se perforarán el agujero del tornillo.

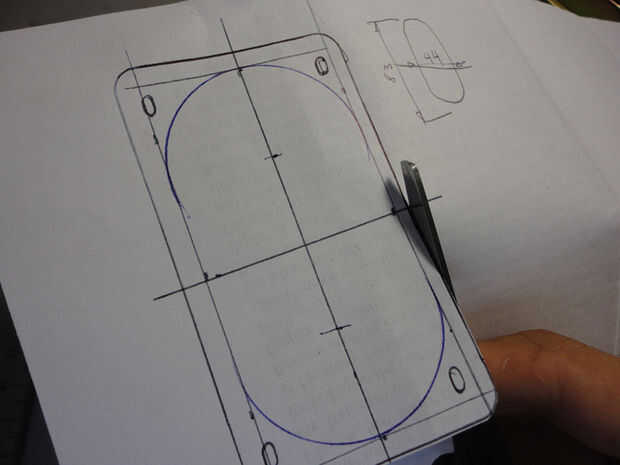

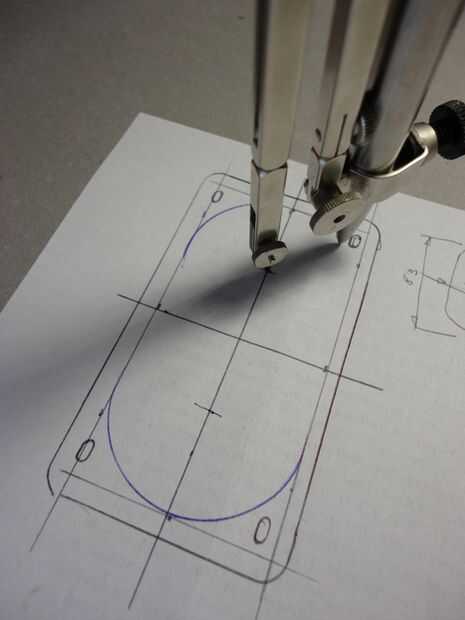

Para los altavoces de forma no circular:

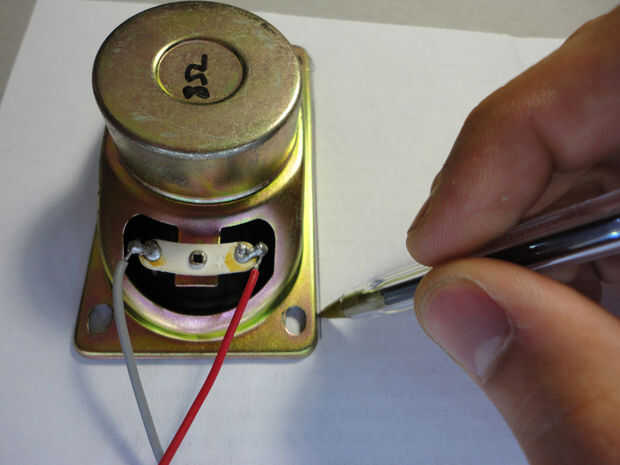

-Delinear la forma en papel
-Marcar los orificios de montaje

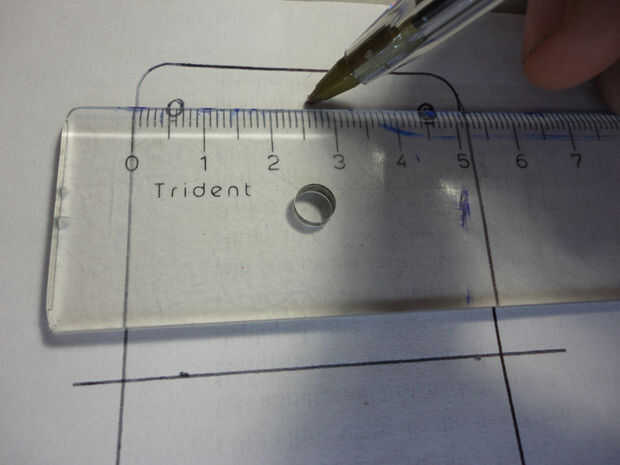

-Medir el diafragma del altavoz y transcribir a la plantilla
-Recortar!

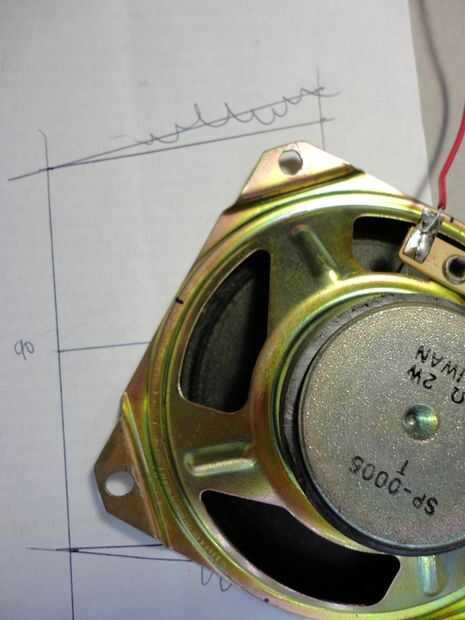

Para la placa de control

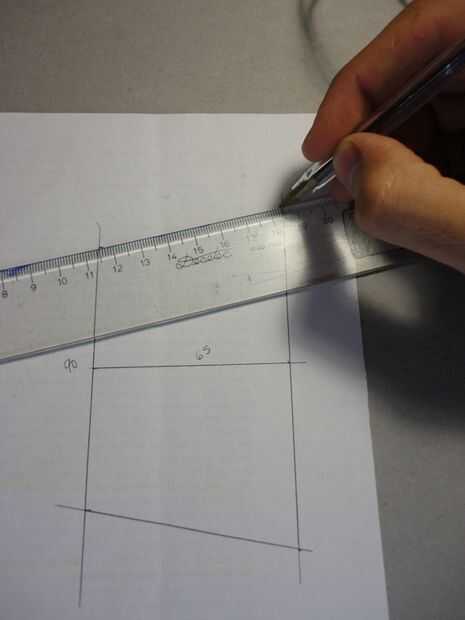

-Elegí una forma trapezoildal, por las dimensiones de 90 x 65 x 100 mm
-Dibuja la figura que elegiste
-Poner al menos una línea central para guiarle al colocar en el barrilete de cerveza

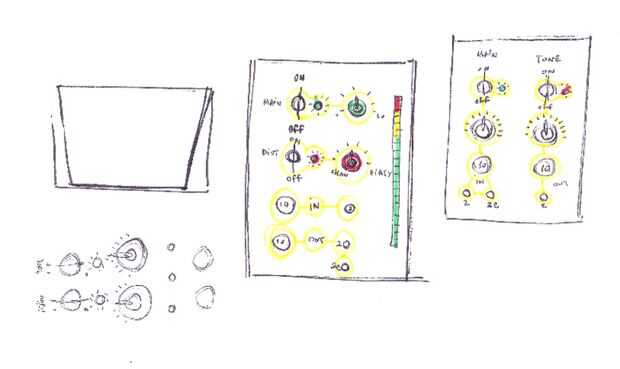

-Me decido a colocar los controles en una forma que se asemeja al dibujo de la izquierda en los estudios, pero sin el botón de distorsión y dial y gráfico de barras.
-Corte hacia fuera y listo.
