Paso 8: Altavoces, paralelo, serie

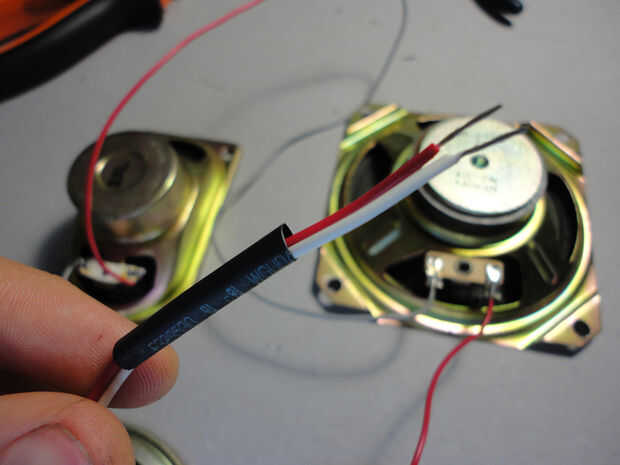

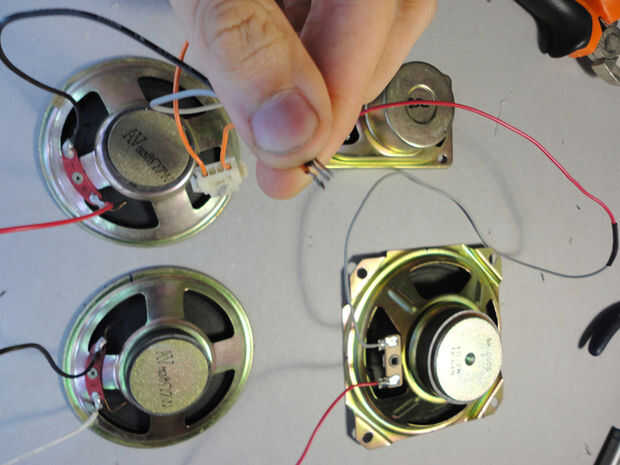

Time to wire the four speakers. Tan simple como esto puede ser, todavía tenemos que considerar el hecho de que aquí tenemos tres 8 ohmios y un altavoces de 4 ohmios. En este tipo de casos deben combinar paralelo y cableado de serie para aproximar la impedancia total deseada.

Visita este sitio sencillo, pero muy didáctico, para obtener mejor agarre de los conceptos de cableado de los altavoces y calcular Ohmage de su propio conjunto.

Los escenarios posibles son:

-Si tenemos cable en serie, la impedancia combinada (suma de todos ellos) sería demasiado alta para el amplificador poder conducir y generar algo audible, 28 ohmios. Lo que sucede es que impedancias mayores salidas acústicas inferiores. Su ok para un walkman para unos auriculares de 32 Ohm, pero aquellos tienen salidas acústicas baja , sólo pegan en las orejas.

-Si tenemos cable en paralelo, la impedancia combinada vendría dada por

(1/R1)+(1/R2)+(1/R3) +... (1/Rn)

donde R1, R2, etc., son las impedancias de altavoces que se utilizan y n el número de hablantes. Con 3 x 8 ohms y 1 x 4 Ohm, tiene

(1/8)+(1/8)+(1/8)+(1/4)

que devuelve 1,6 ohmios. Tal inpedances baja puede saturar tu circuito, que requieren corriente suficiente para hacer el dicho viene humo mágico de sus transistores, ICs y otras partes delicadas.

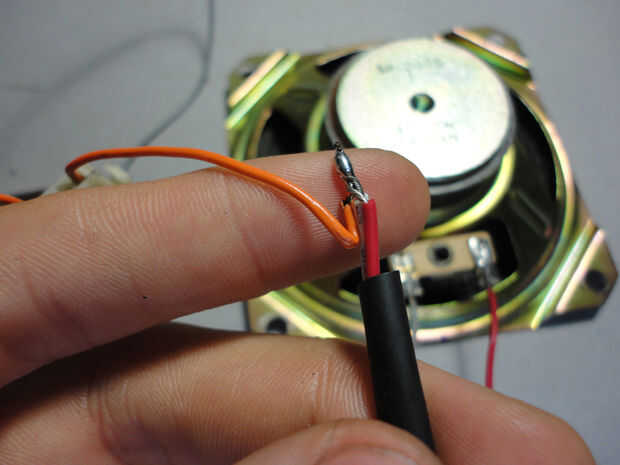

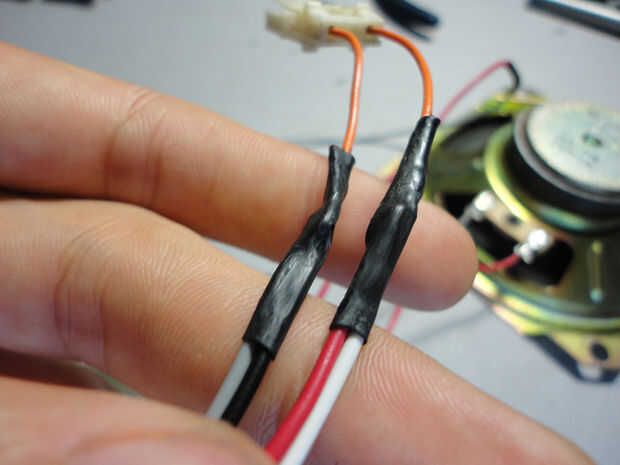

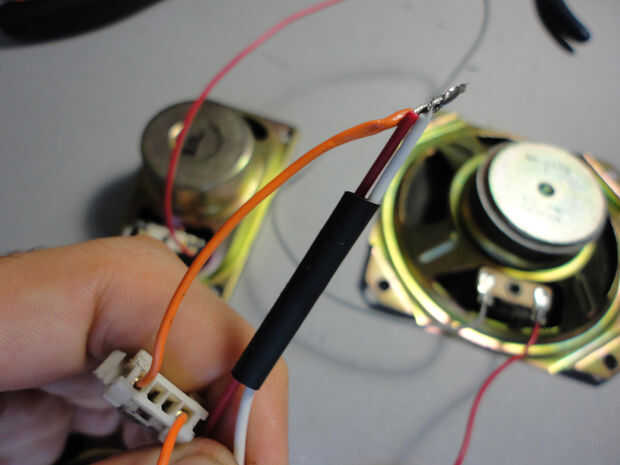

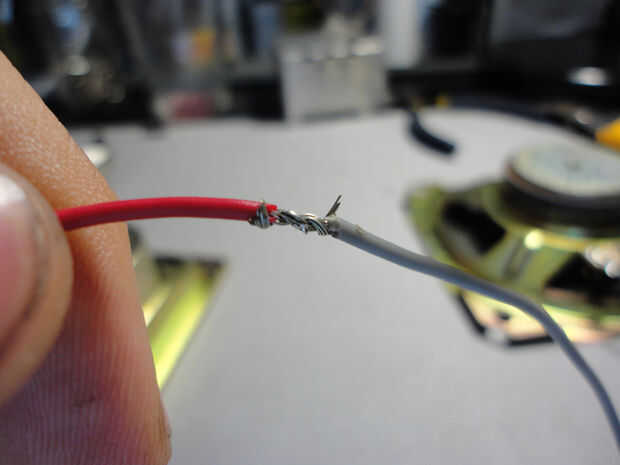

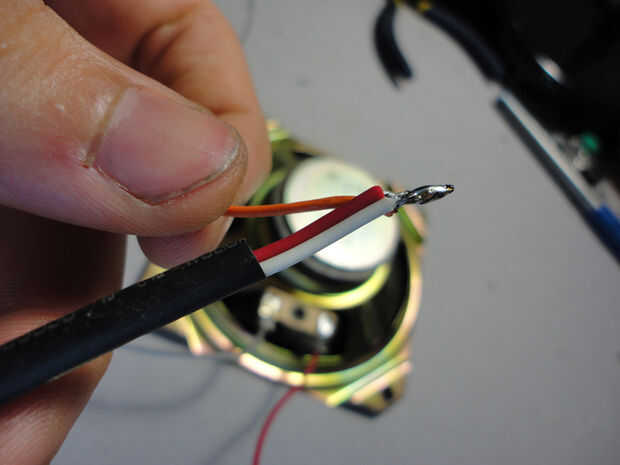

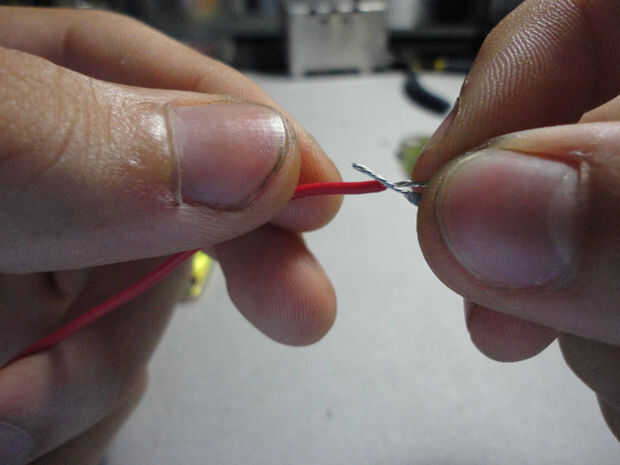

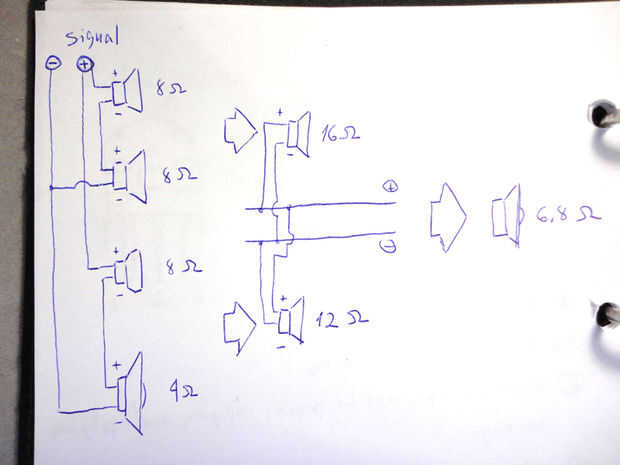

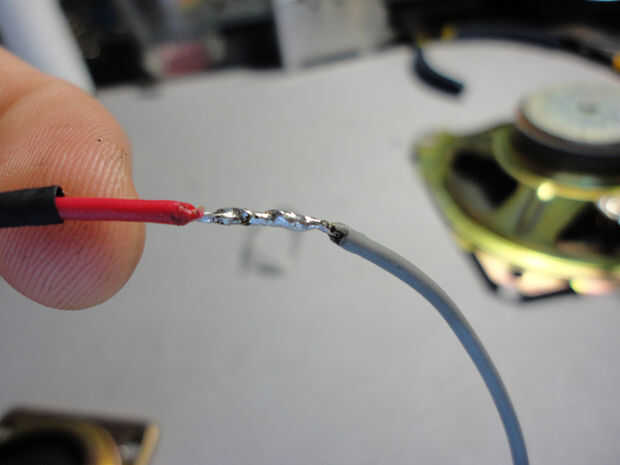

-Combinación de serie y paralelo de cableado puede alcanzar más una impedancia a 8 ohmios originalmente impulsado por la amp. Compruebe la foto 1 para ver lo que me di cuenta, y que cheque osgeld de instructable para dominar ese empalme en línea muy útil!
