Paso 6: circuitos
El PCB
Lo que hice y puede ser muy útil si no a grabado su propio PCB:

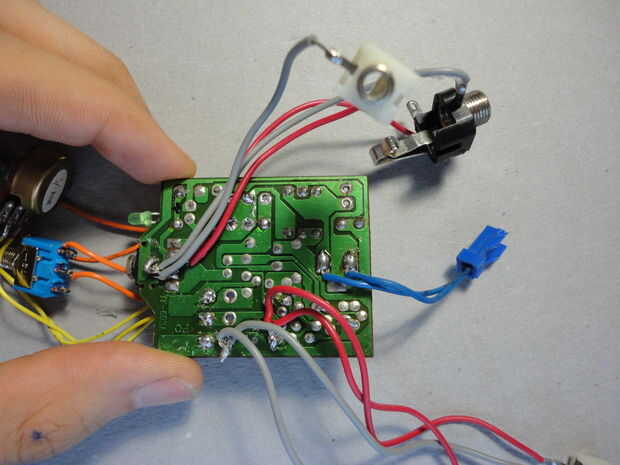

-Abrir la caja con el control de volumen de un conjunto de altavoces de pc. En el interior seguramente encontrará el amplificador y, en la mayoría de los casos, un pequeño transformador, pote de volumen y on/off toggle switch.
-Marcar las teclas donde el poder y la señal entra y señal amplificada sale del circuito. Esto se indica fácilmente por lo que está conectado a una plataforma determinada:
• El + y - los cables de los altavoces indican los electrodos positivos y negativos de salida .
• El transformador se conectará a otra dos pastillas. Esas son las teclas de entrada de energía .
• El cable termina en un conector de audio, el enchufe en el pc, es la cruda señal de entrada. La señal está polarizada, por lo tanto verifique el aislamiento del cable para saber lo que es positivo, lo negativo.
-A continuación, vuelva a cablear los botones marcados con la interfaz deseada (conectores, enchufes, etc... incluso podría alambre un gráfico de barras + el conductor a la salida)
En mi caso el 9V entrante fueron sólo rectificó cuando ya en el circuito, por diodos. Esto significa que no tenga que preocuparse de polaridad al volver a conectar el transformador a la placa. También, he añadido un conector macho de dos pines pcb y transformador, por lo que pude quitar el módulo de control para el mantenimiento.

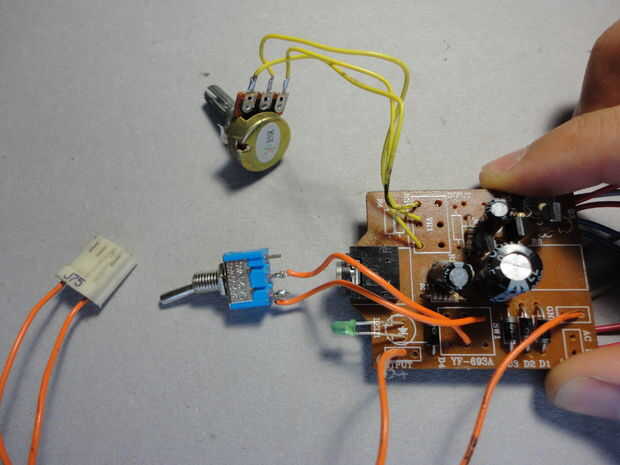

En el otro lado, que se muestra en la foto 2, hice los cambios siguientes para montar el PCB a la placa:
-Desoldar y cableado la original olla de volumen (10 k, registro), por lo que yo puedo firmemente fijarlo posteriormente.
-Desoldar el orignal interruptor enganchado y atado con alambre un alternar uno en su lugar.
-Quitar el altavoz original y soldar un conector de 2 pines para las pastillas. Este conector debe ser diferente de la energía, así que les no puede conectar de forma incorrecta y potencialmente dañina. Aunque los cables son tanto naranja, observó cuidadosamente de qué lado de la cabecera qué polaridad y marcó
El transformador de

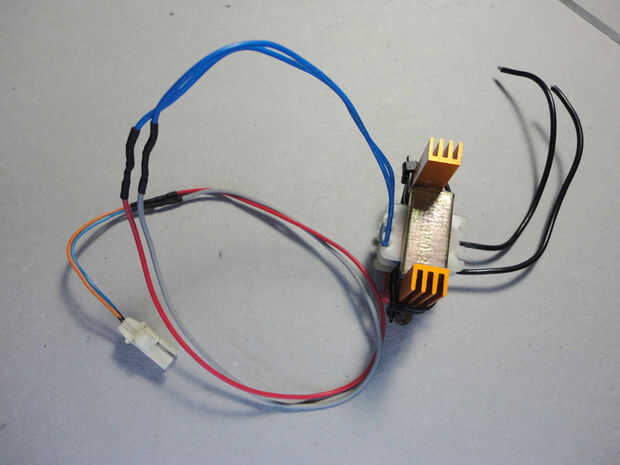

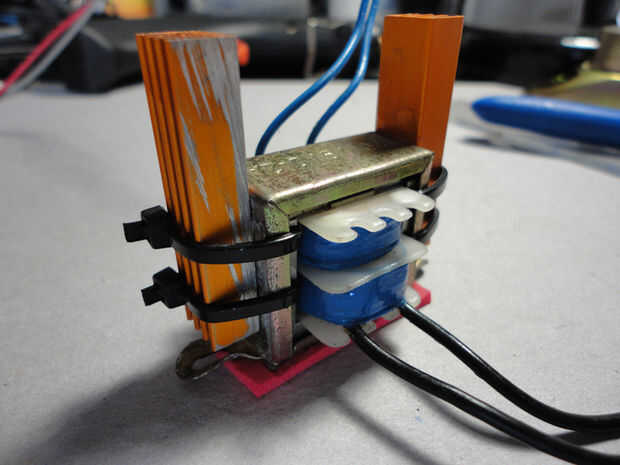

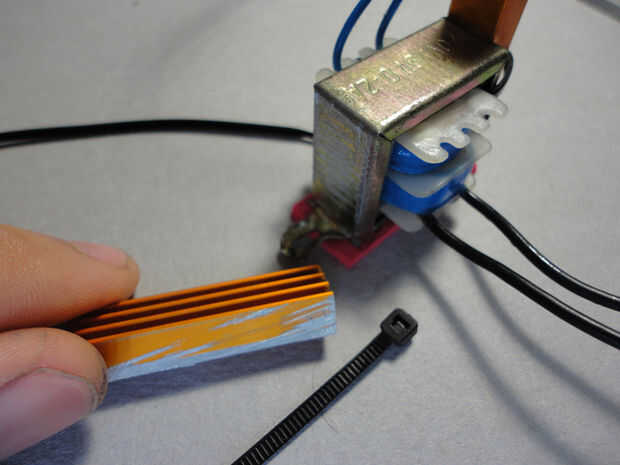

El transformador pequeño fue rescatado del mismo conjunto de altavoz el altavoz rectangular, el cable de alimentación y el circuito amplificador. Aunque es del tamaño correcto para conducir el amplificador y dos altavoces pequeños, cuando llegó a la conducción de cuatro bobinas comenzó a calentar. OK, no es gran cosa, sólo consiguió un poco caliente, pero estoy y overkiller. Ver foto 3 para las actualizaciones.
Para que sepas, dichas actualizaciones son totalmente opcionales. Por eso aún no lista las piezas en el paso 2.
