Hazlo tú mismo: 5 minutos voltímetro de Arduino con una pantalla OLED (2 / 4 paso)

Paso 2: Haciendo que el voltímetro

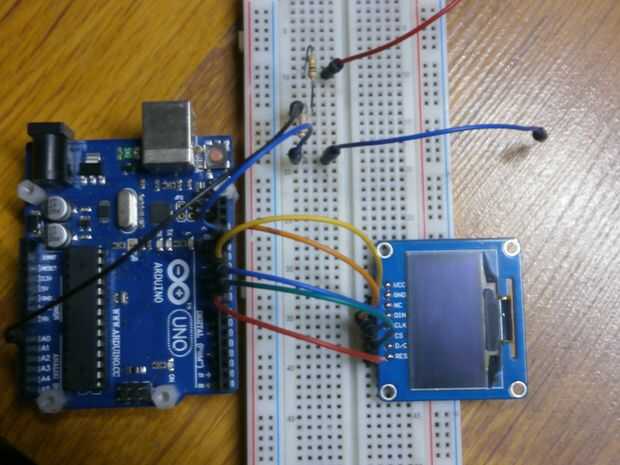

Ahora vamos a ver cómo construir el voltímetro. Este primer paso es colocar la placa OLED en el protoboard. Luego conectar el pin 13 a CLK, pin 11 DIN, pin 9 a CS, pin 8 a D/C y pin 7 a RES.

Pernos: 13, 11, 9 son el Bus SPI de la placa Arduino UNO.

A continuación, conecte los resistores en la protoboard y conectar uno al otro, al otro lado de la resistencia de 100 k conecta a tierra, la conexión entre ambos a 0 analógico y el otro lado de la resistencia de 10 k a la fuente que se desea medir, como en el esquema anterior.

Después de que se mueven al siguiente paso.
