Hazlo tú mismo: 5 minutos voltímetro de Arduino con una pantalla OLED (1 / 4 paso)

Paso 1: Piezas y Software

Para el voltímetro se debe:

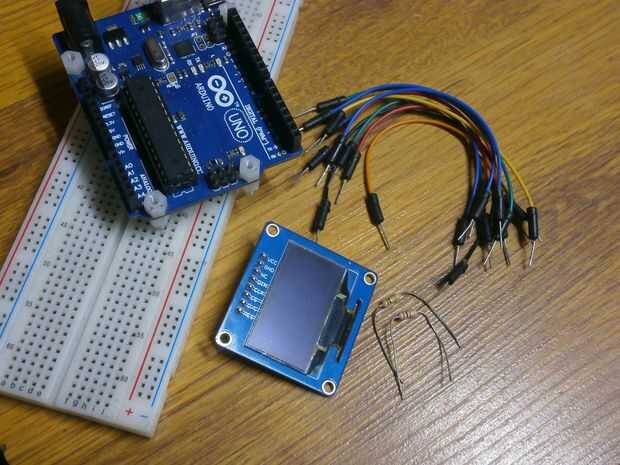

  • Una placa de Arduino UNO
  • Una pantalla OLED - 1,3 ' 132 x 64 con controlador SH1106
  • resistencias de 2 - 10 k y 100 k
  • Un protoboard
  • 9 cables de puente

Es necesario el IDE de Arduino que se puede obtener de:

https://www.Arduino.CC/en/Main/software

y la biblioteca de U8glib de lo OLED que se puede obtener de:

https://code.Google.com/Archive/p/u8glib/

o

https://github.com/olikraus/u8glib
