Paso 28: Todos los componentes de la soldadura

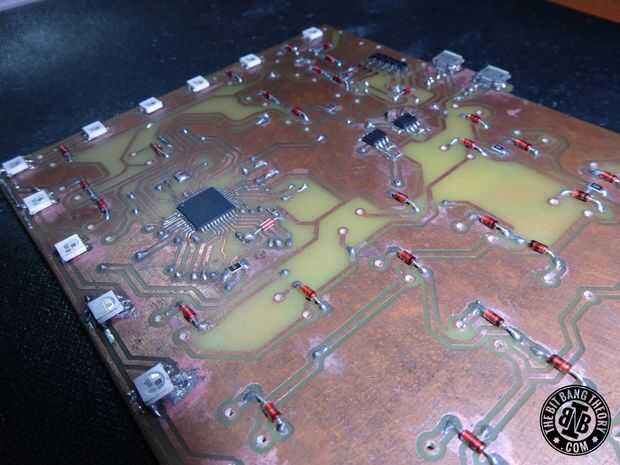

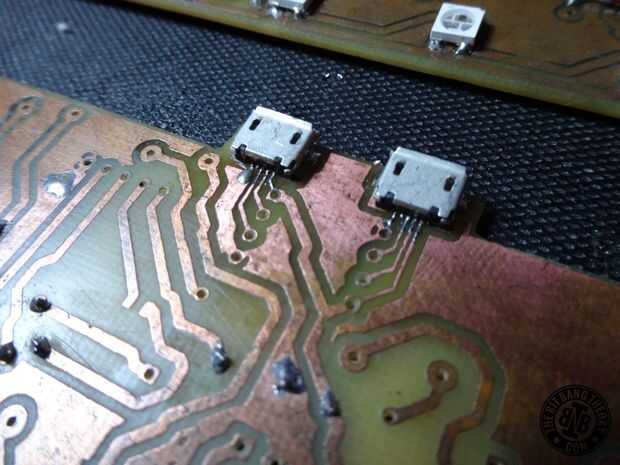

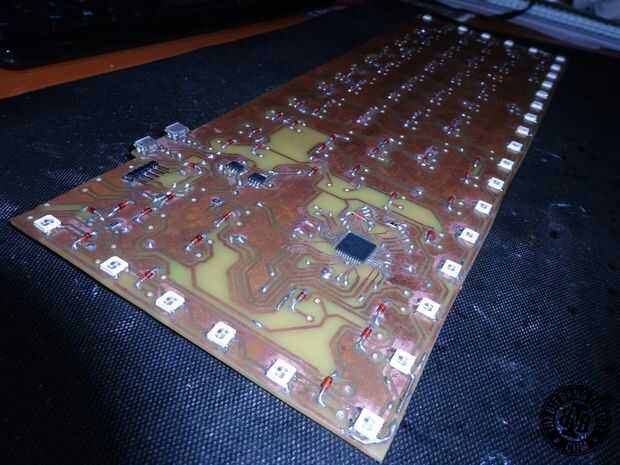

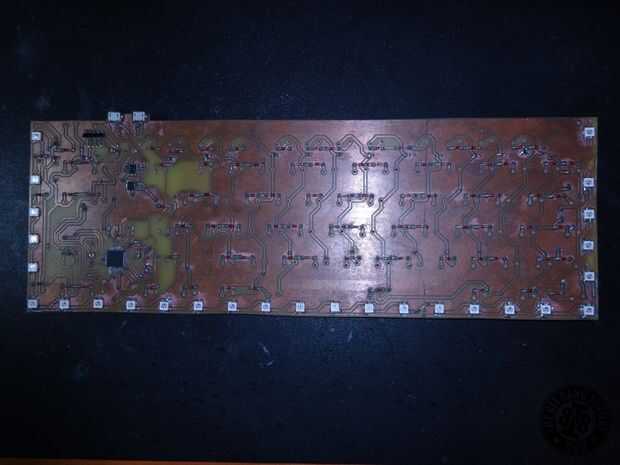

Ahora es el momento de soldar todos los componentes. Recomiendo tras las colocaciones de componente en el archivo KiCAD PCB a partir de los componentes SMD como procesador, eeprom, regulador de la bomba de carga, micro USB puertos, resistencias SMD y condensadores, LEDs WS2812B y sólo entonces proceder de los diodos y el conector de programación. Asegúrese de que los LEDs de WS2812B en la posición correcta de la soldadura desde theire orientación puede ser difícil de averiguar. Mire la hoja de datos para confirmar.

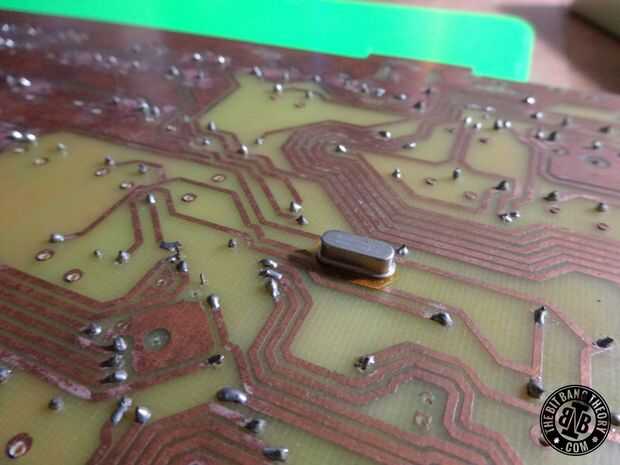

Los diodos se deben soldar en ambos lados del PCB, ya que sus conductores se utilizan también para conectar huellas en ambos lados del PCB.
Si te estás preguntando por qué necesitamos los diodos, son necesarias para evitar que algo que se llama 'fantasma'. Fantasma es cuando presionas dos teclas y el teclado no sabe que teclas está presionando. ¿Por qué y cuándo sucede esto? Bueno, el teclado es una gran matriz de interruptores y como todos matrices, se compone de filas y líneas. Si hay no hay diodos, pulsar dos interruptores diferentes líneas y dos filas diferentes, cuando el procesador lee la matriz allí son cuatro posibilidades de clave, en lugar de 2, y no puede decir cuáles son correctos.
Consideremos un ejemplo: suponiendo que tiene un teclado QWERTY, imagen que pulse 'Q' y de '. Si hay no hay diodos, el procesador no sabrá si está pulsando 'Q' o 'W' y también no sabe si está pulsando 'A' o de ' porque 'Q' y 'A' y 'W' y de ' están en las mismas columnas y filas mismo. Los diodos de evitar que esto sucede desde que aislar cada columna o fila de uno a.
Punta soldador: para componentes SMD como el microcontrolador, la EEPROM y el controlador de la bomba de carga se puede utilizar una técnica llamada arrastre de soldadura que está muy bien explicado en este instructable: Cómo soldar SMD ICs la forma fácil!
