HacKeyboard, un teclado mecánico construido desde cero (26 / 42 paso)

Paso 26: Perfore todos los agujeros

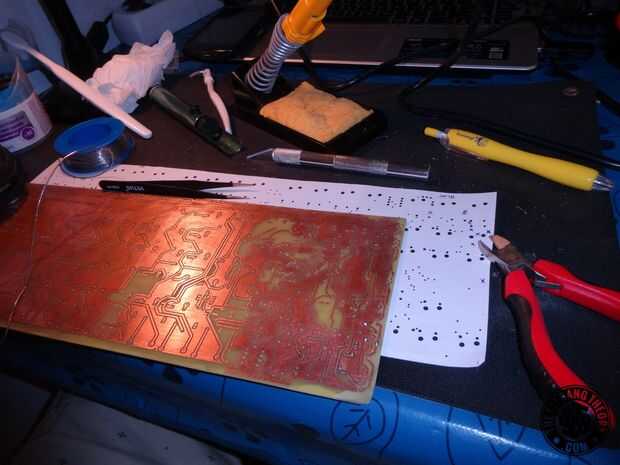

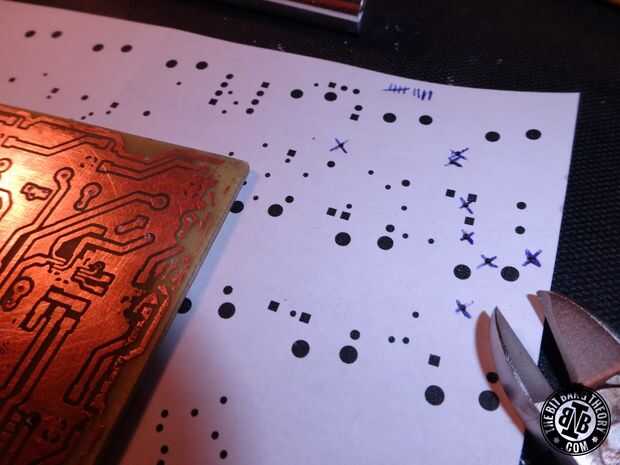

Este paso también llevará algún tiempo pero es bastante fácil de hacer, especialmente con un taladro de banco pequeña. Tomar el 0,7 milímetros del taladro, poner en el taladro y continuar perforar todas las vias y todos los agujeros componentes con plomo. Ayuda en KiCAD e imprimir un PCB sin cualquier rastro, sólo con los orificios y luego marque todos los agujeros como taladra el PCB. Puesto que hay un montón de agujeros a realizar, son fácil de omitir algunos, si no lo hace. Ofrezco todos estos archivos útiles en formato postscript aquí.

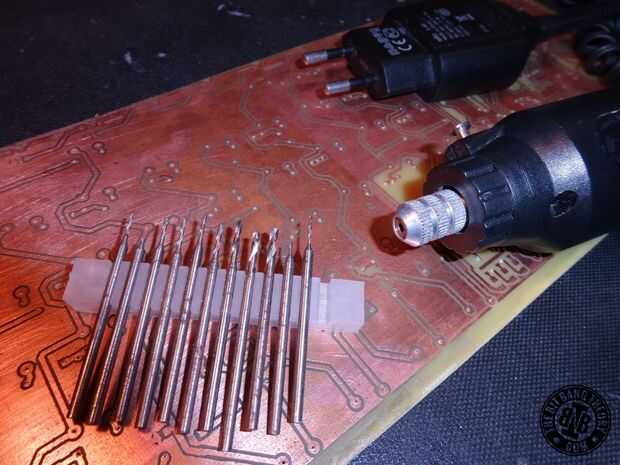

Una vez terminado, tome el taladro de 1 mm, puesto en el taladro de banco y proceder a taladrar todos los agujeros del interruptor y también los programación agujeros de la conector cerca de los puertos USB micro
