Hacer una resistencia Variable con 1 millón (6 / 7 paso)

Paso 6: montaje

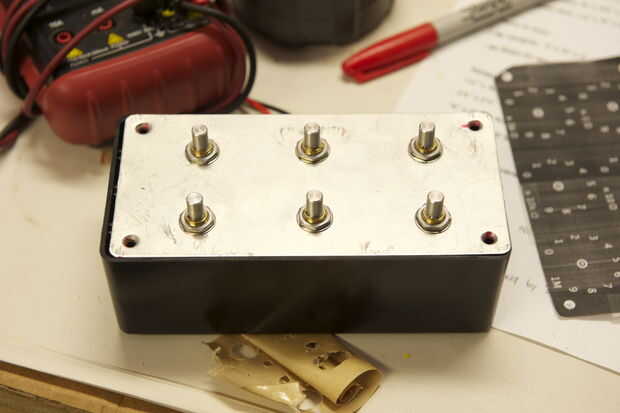

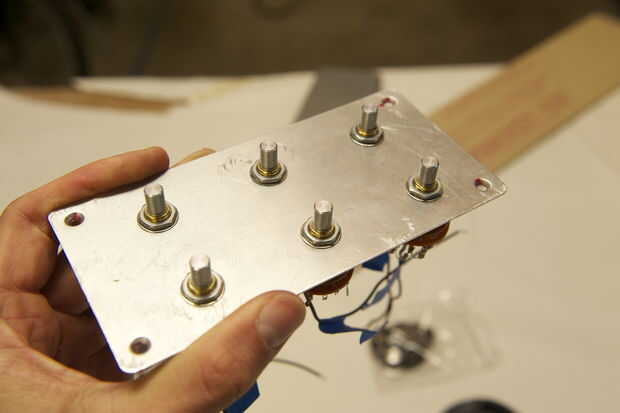

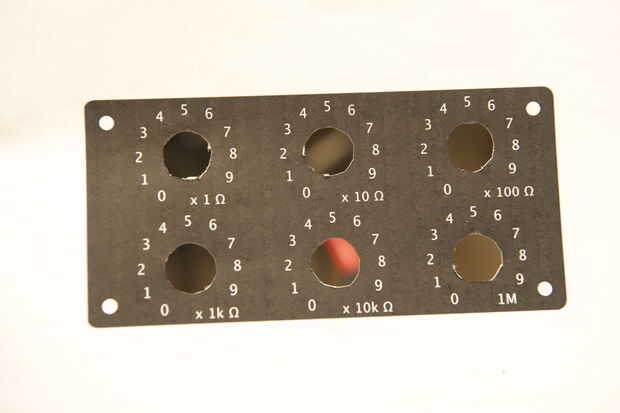

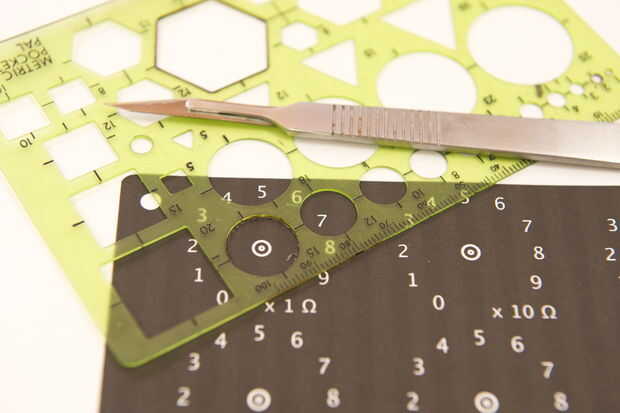

Inserte sus interruptores en sus correspondientes agujeros en la parte superior de la caja y separador y apriételos con las arandelas y tuercas incluidas. Si está usando un palo en la etiqueta en lugar de corte por láser, imprimir la etiqueta en una hoja de 8 x 10 de pegajoso detrás papel y pegarlo a la cara del metal, asegurándose de alinear cuidadosamente todo. Corte alrededor del borde con un cuchillo xacto una vez que la etiqueta está pegada sobre.

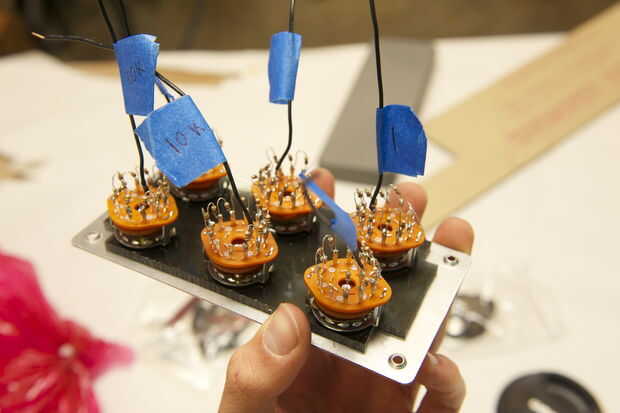

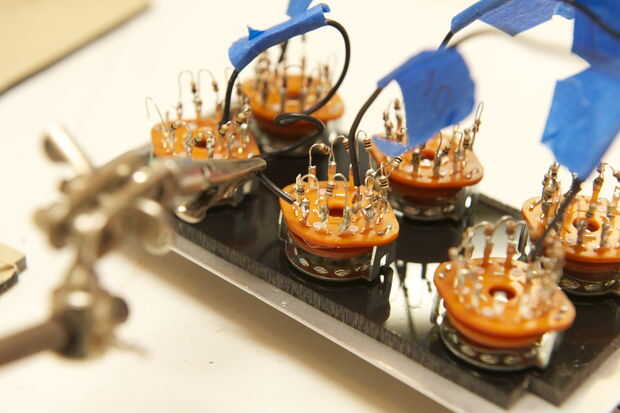

Ahora es el momento para conectar los conmutadores juntos. Soldadura el cable ~ 3 pulgadas desde la salida de la orden más alta del interruptor a la entrada del interruptor de orden más alto siguiente. Si usted puede conseguir lejos con usar cables más cortos, ¡ adelante! Se verá más bonito si lo haces.

Continúe este patrón por el resto de los interruptores.

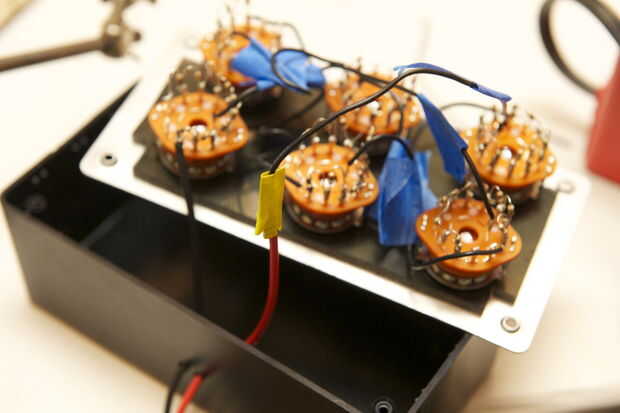

Ahora, la soldadura más cables a la entrada del interruptor de orden más alto y la salida del interruptor de orden más bajo. Estos serán los cables que sobresalen de la caja y actúan como su general entrada y salida. Yo podría mencionar que no hay destino real entre una entrada y una salida, por lo que no te preocupes acerca de qué manera que conectes tu circuito de resistores.
Para evitar que estos hilos de corte al hilo fuera de la caja o doblar las terminales de soldadura de los interruptores, los lazos de los cables en un nudo o añadir algún otro tipo de parada para evitar que resbale a lejos de los agujeros en la caja.
Sólo cortar los extremos de algunas puntas de clip cocodrilo, alimentados con los extremos cortados a través de los agujeros, ató un nudo en cada hilo, luego soldar los extremos a los terminales de entrada y salida respectivos.

Asegúrese de que todos los interruptores estén en la posición 'cero' (Asegúrese de que la pequeña cosa contacto metal toca la 'primera' resistencia de cada interruptor, el 'input').

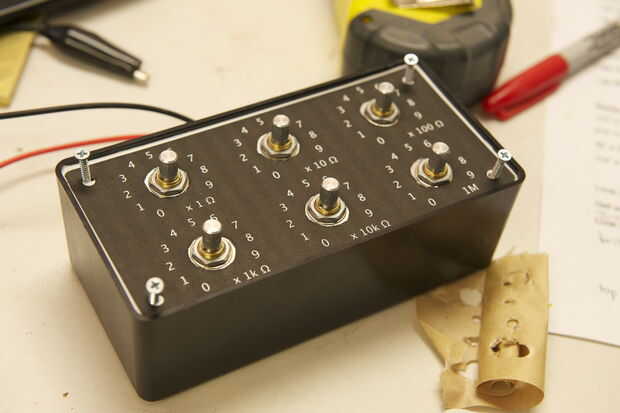

Coloque la tapa sobre la caja y atornille abajo. Coloque las perillas para leer cero y listo!
