Resistencias variables son útiles para lo siguiente:
ganancia ajustable de un amplificador
frecuencia de corte ajustable de un filtro RC
cambiar el brillo de un LED
realizar medidas con un puente de wheatstone
ajuste de la sensibilidad de los sensores conectados en serie/en paralelo a la resistencia variable
pruebas-encuentra la mejor resistencia para su circuito antes de soldar una resistencia variable no en forma permanente
Normalmente, los potenciómetros están cableados como variable divisores del voltaje: conectar + V a un lado, conecte el otro extremo a masa y el pin medio producirá un voltaje entre 0 y + V (fig 2).
Sin embargo, conectando solamente dos pines (uno fuera de patillas y un centro) de un potenciómetro a tu circuito, puede convertir una maceta en una resistencia variable. Piénsalo de esta manera: el potenciómetro está lleno de material resistente y girando la perilla de cambios de la cantidad de este material que los electrones deben viajar a través de antes de salir de la olla. Esto significa que la resistencia máxima de esta resistencia variable es la resistencia total de la olla. En la figura 1 el bote tiene una total resistencia de 10kOhms, así que si el bote se da vuelta hacia la izquierda la resistencia entre los dos cables negros es de 10kOhms. Si el bote se da vuelta hacia la derecha la cantidad de material resistente entre los dos cables negro cae a cero y la resistencia va a cero también. Cualquier posición en el centro le dará una resistencia entre 0 y 10kOhms. Si había soldado un cable para el electrodo izquierdo en lugar del derecho todo esto moverá de un tirón: girar hacia la izquierda es 0Ohms y hacia la derecha es de 10kOhms.
Una cosa que usted puede tener en cuenta cuando se utiliza esta técnica es la forma cónica de su olla. Este bote tiene una etiqueta B, que significa que es una maceta cónica lineal. Esto significa que la resistencia del material dentro del recipiente es uniforme para todas las posiciones de la perilla. Si la perilla de la olla se coloca exactamente a medio camino entre los dos extremos, la resistencia entre los cables negro equivale a 10kOhm/2 = 5kOhm. La perilla de la posición a medio camino entre este punto medio y la extrema derecha y la resistencia entre los dos alambres es igual a 10kOhm/4 = 2.5kOhm. Si el cableado es invertidos (cables conectados a la patilla izquierda y media en vez de derecha y centro) el bote es todavía lineal pero las posiciones de mando de 0 ohmios y 10kOhms han invertido.

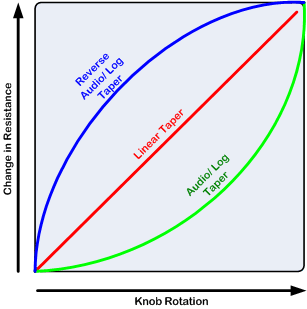

Si tienes una olla con una una etiqueta en él tiene una conicidad logarítmica: el resistente material dentro de la olla no es uniforme. Cuando se mueve el mando de la extrema derecha la resistencia cambia radicalmente y se vuelve casi constante al acercarse a la posición extrema izquierda. Así que si alambre encima de la derecha y medio conduce (como se muestra en la Fig. 1) el cambio dramático va a pasar como te acercas a 0Ohms resistencia, pero con los cables izquierdos y mediados conectados el cambio radical sucede al acercarse a la resistencia de 10kOhms. Vea la figura 3 para obtener más detalles (de http://www.beavisaudio.com/techpages/Pots/). Dependiendo de lo que está haciendo usted puede encontrar uno preferible sobre otros
