Hacer una resistencia Variable con 1 millón (3 / 7 paso)

Paso 3: Etiquetado de la tapa de la caja

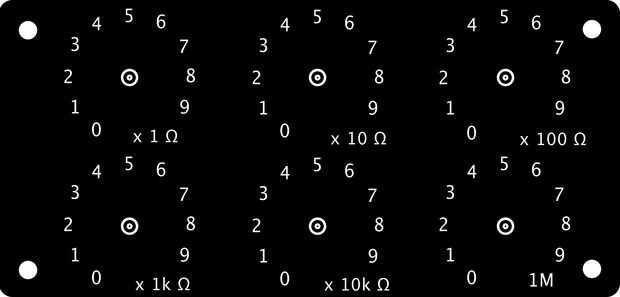

Para realmente ver que está configurando la resistencia, recomiendo la tapa de tu caja de etiquetado. Una posibilidad es etiquetado cada perilla con "x1Ω", "x10Ω", etc., para indicar la función de la perilla de selección de un múltiplo de dicha resistencia. También, asegúrese de añadir marcas con números que van del 0 al 9 alrededor de cada esfera.

Este es también el tiempo para averiguar cómo quieres orientar tus perillas en la tapa de la caja. Estoy haciendo un patrón de 2 x 3, pero puede ser diferente para usted dependiendo del tamaño y la forma de la caja de proyecto que usted compró.

Antes de finalizar le etiqueta Asegúrese de que los interruptores tienen suficiente espacio para encajar! Asegúrese de que ellos no entran en conflicto con uno al otro o a los lados y parte inferior de la caja cuando están espaciados según el diseño de la etiqueta.

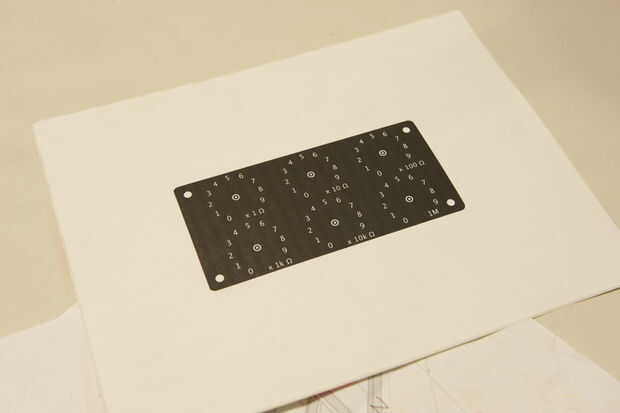

Hice la etiqueta en photoshop e imprime en papel de etiquetas adhesivas de espalda. He incluido el archivo si desea utilizarlo. (También, corte una tapa de caja acrílico personalizada láser sería genial también).

Una nota en la etiqueta incluyen: las dimensiones de la tapa de la caja son 3 x 6, pero hice las dimensiones de la etiqueta un poco más pequeña porque hay un bisel en los bordes de la tapa, y no quería que la etiqueta 'entrega' en el bisel. Por lo tanto, si usas esta etiqueta, asegúrese de imprimir por lo que las medidas son de 2,75 x 5,75 pulgadas. Esta manera, la etiqueta se detendrá justo al borde de la parte plana de la parte superior de la caja y el bisel.
