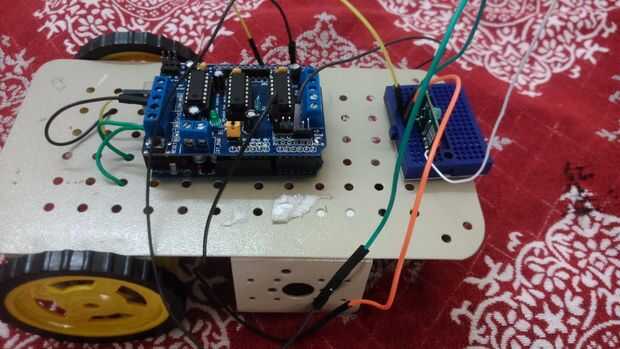

Paso 4: Montaje del Arduino + receptor + protector de Motor en el chasis

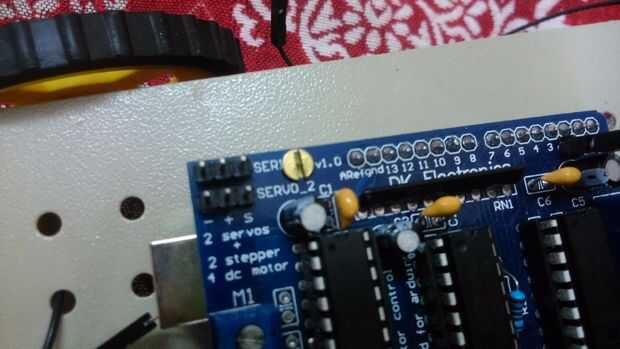

Tener de su chasis y planta el arduino en él mediante tuercas y tornillos en los agujeros en el arduino y el escudo del motor.
Mira con cuidado el protector de motor. Verá dos columnas de bloques de terminal de color azul en los laterales del escudo. Habrá marcas M1, GND y M2 en los bloques de terminales del lado izquierdo y M3, GND y M4 en los bloques de terminales del lado derecho. Que no necesitan los bloques de terminales del lado derecho.

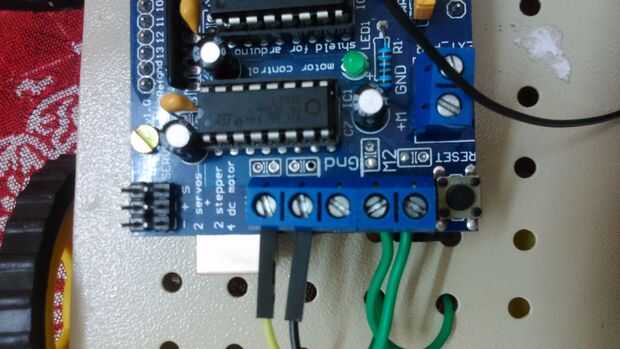

Tome un destornillador y gire los tornillos de los bloques de terminales hacia la izquierda (para abrirlos). Hacer suficiente espacio para los cables del motor se deslice en. Uno de los motores de BO y poner sus cables en los dos bloques de terminales en el canal de M1. Luego tomar el otro motor y poner sus cables en el canal M2 de la pantalla. Dejar la tierra como no es necesario ahora mismo.

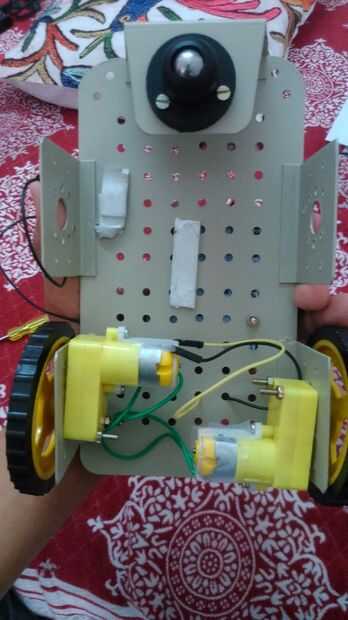

Colocar los motores en los lugares correctos según el chasis. Ahora tienes un coche de 2 ruedas!

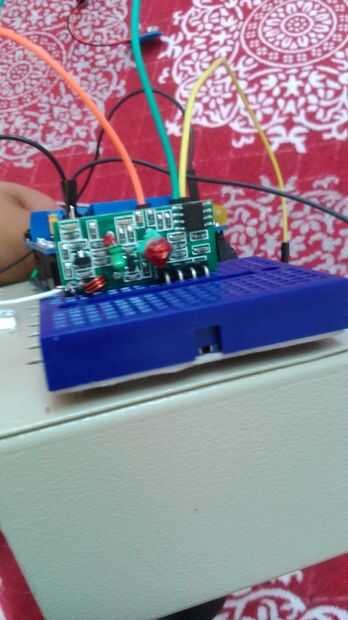

Tome una pequeña cantidad de cinta de doble cara y ponerla en el extremo anterior del chasis. Coloque el mini protoboard con el módulo receptor en él y presiónelo para asegurar a la plataforma.
Y por último, coloque la rueda en el chasis mediante tornillos y tuercas. Puede utilizar una vieja tapa de la botella y pegamento caliente en el chasis para tener un buen equilibrio.
Ahora tienes algo que se llama un robot!
PS - por favor, lea las notas sobre las imágenes para tener una mejor comprensión de los procedimientos.
