Hacer un robot simple de RF inalámbrico con Arduino! (2 / 7 paso)

Paso 2: Configurar el lado del transmisor de cosas

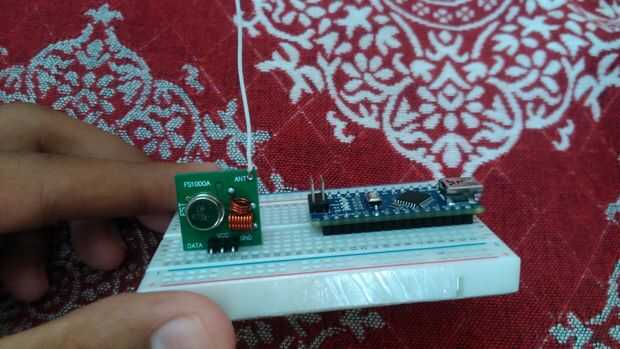

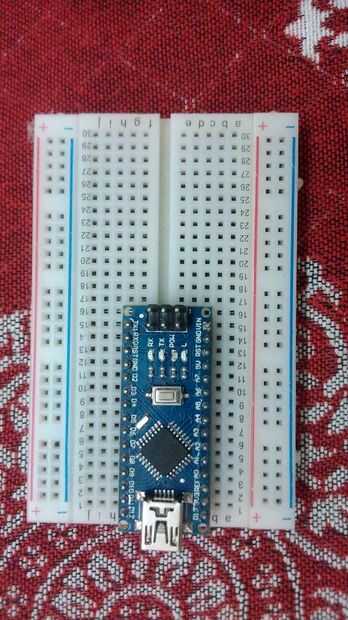

Primero necesitamos una estación base (clase de!) para enviar los comandos. Para eso, vamos a necesitar un arduino (yo usé el Nano), el transmisor de RF y cables de puente de macho a macho 3.

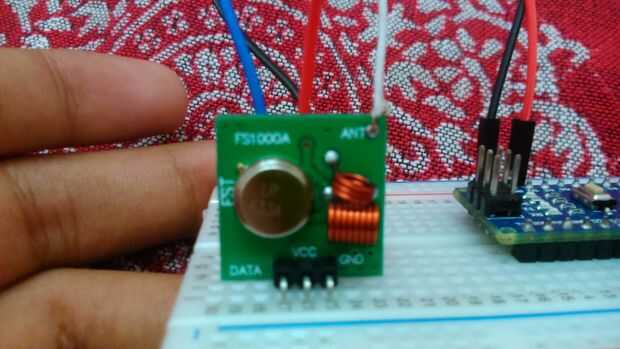

Soldar un alambre de un solo núcleo de 17 cm un agujero llamado ANT (antena) en el borde derecho superior del módulo transmisor.

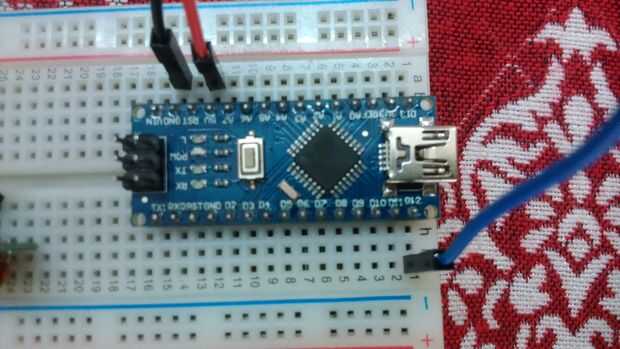

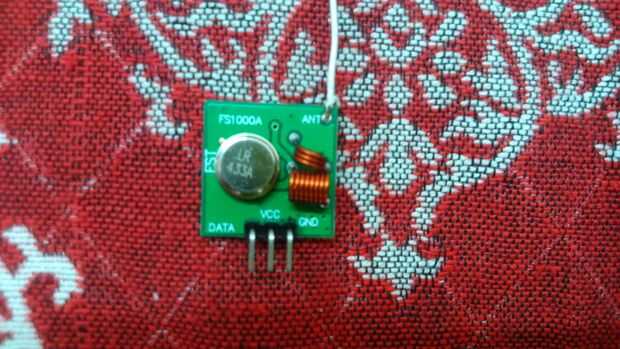

El transmisor tiene 3 pines (datos/ATAD, VCC, GND (de izquierda a derecha)). Conectar la clavija de datos en el D12 (pin digital 12) a los datos (o ATAD) perno en el Arduino con jumper de macho a macho. Luego conectar VCC 5V de Arduino. Y por supuesto, conectar a GND a tierra.

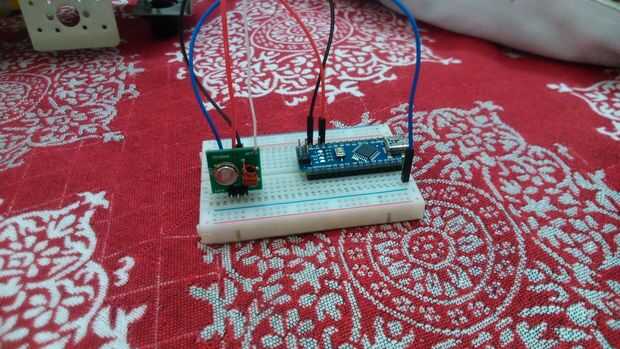

Eso es todo para nuestra estación base improvisada!
