Paso 3: Colocar el lado del receptor de las cosas
Ahora que hemos construido la estación base, necesitamos un receptor que captura los comandos enviados por el transmisor y obedecerlas en consecuencia. Para el final receptor he utilizado el Arduino Uno.

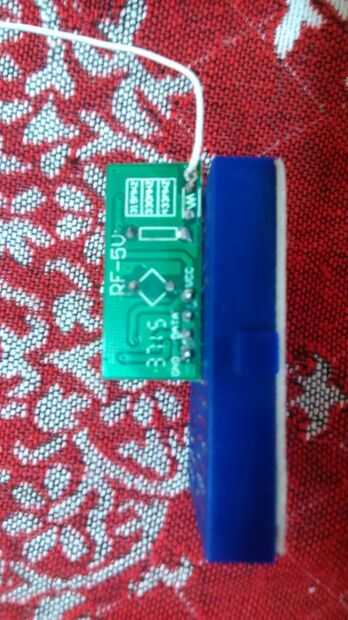

En primer lugar, soldar un cable de 17 cm a un agujero en el borde derecho de la parte inferior del módulo receptor.

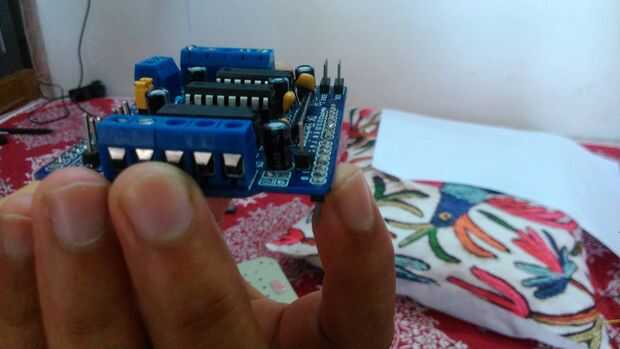

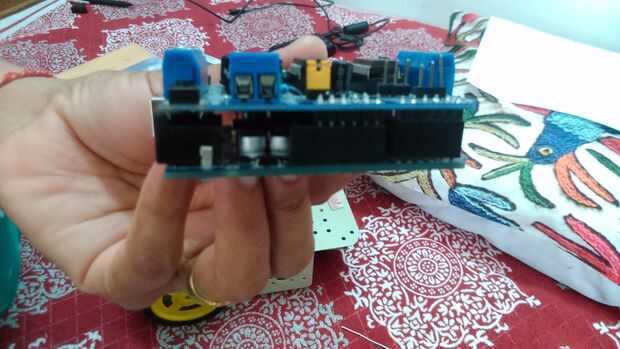

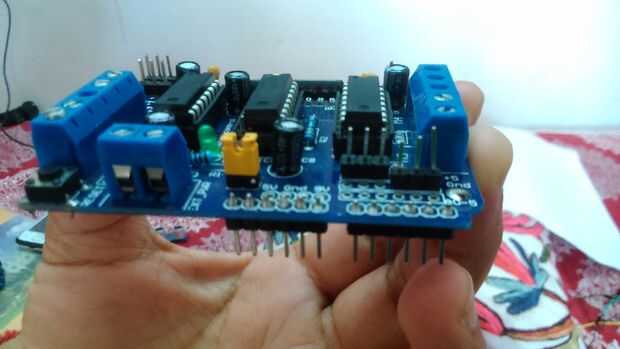

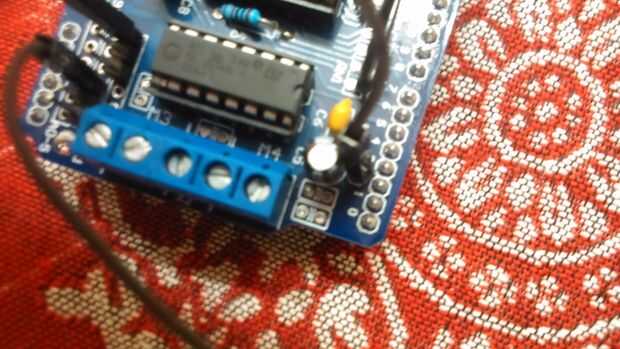

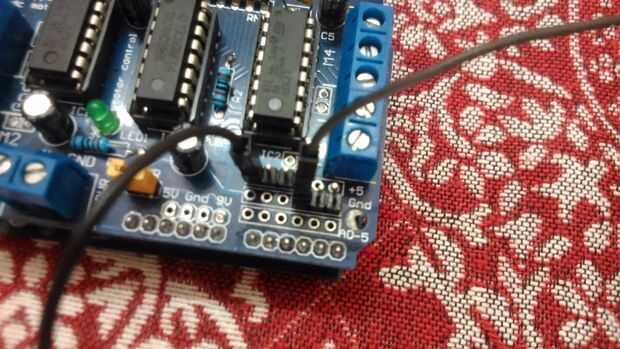

Necesitamos tener una fuente de 5V para el receptor, que no es posible cuando coloque el escudo del motor encima de la ONU. Pero tenemos una solución para eso! Escudo de mirada en la esquina inferior derecha del motor y verás desbloqueos para 5V, GND y A0-A5. Podemos soldar cabeceras masculinas en los desgloses de escudo del Motor y luego saltar 5V y GND a nuestro mini protoboard mediante puentes de extremo hembra. También observe un pequeño desglose para el pin 2 en el escudo del motor. Un solo encabezado en el arranque de la soldadura y saltar el pasador 2 en la protoboard mini. Aseado!

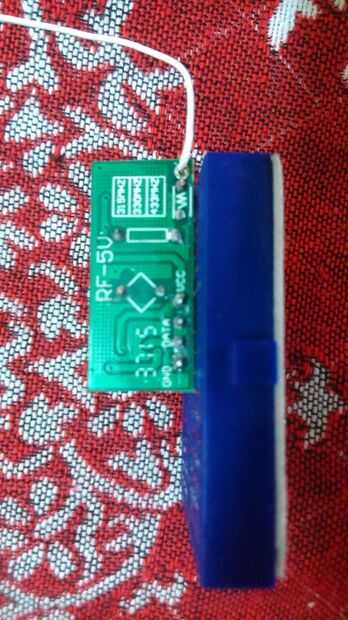

Ahora echar un vistazo en el receptor. Los pines de izquierda a derecha
TIERRA, datos, datos y VCC.

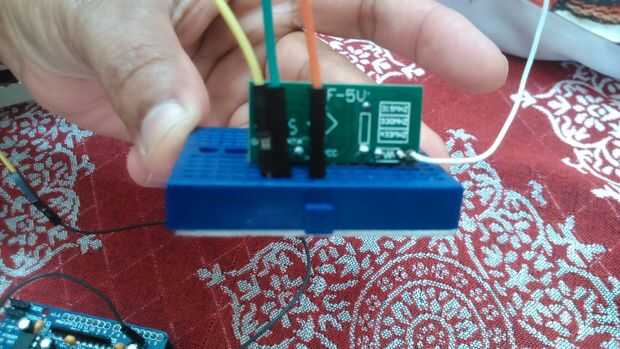

Conectar el puente de tierra desde el arranque en el escudo del motor a la tierra en el extremo receptor.
Perno de conexión digital 2 explotado desde el escudo del motor en uno de los pines de datos (que vamos a utilizar sólo uno de los pines de datos)
Y por último los 5V a VCC, tomado de breakout en el escudo del motor.
Aqui lo teneis, el receptor se lleva a cabo.
