Hacer un molino CNC con un cortador láser (5 / 10 paso)

Paso 5: Montar el carro del eje x

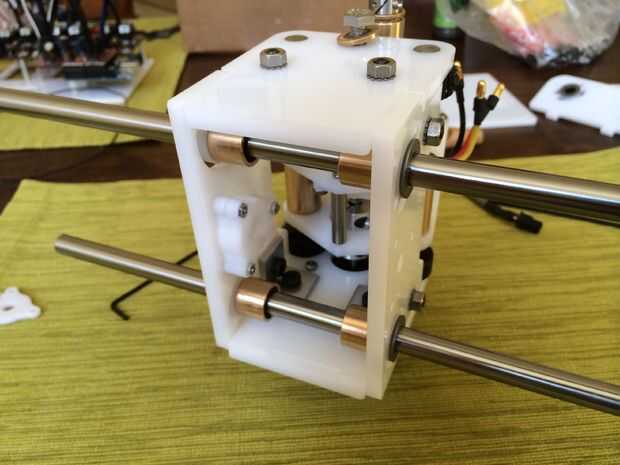

Este X carraige lleva a cabo la Asamblea del eje z le permite mover hacia arriba y hacia abajo y también se desliza a lo largo de los carriles del eje x.

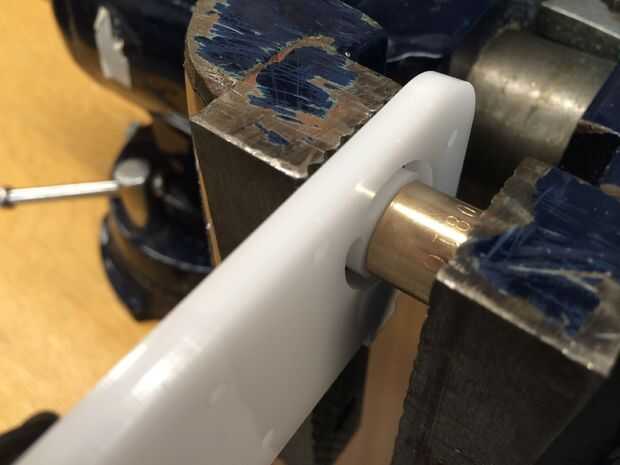

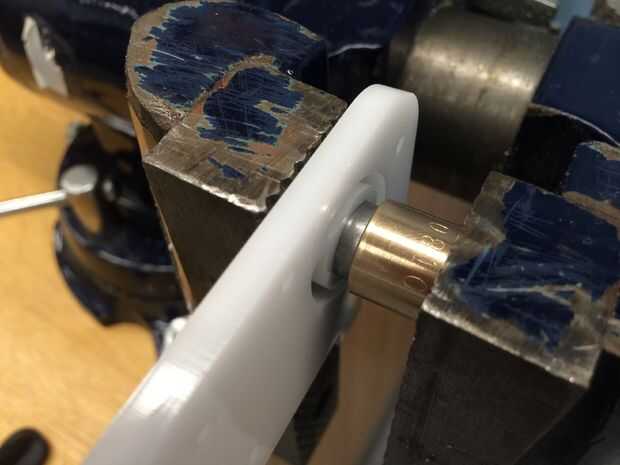

(1) empezar por prensa montaje de bujes con brida en los orificios del riel y sujetarlos por prensa colocándolos en bujes de bronce de 1/2". Una vez más, un perno de 1/4-20 puede funcionar como una mordaza para cabe en una pizca.

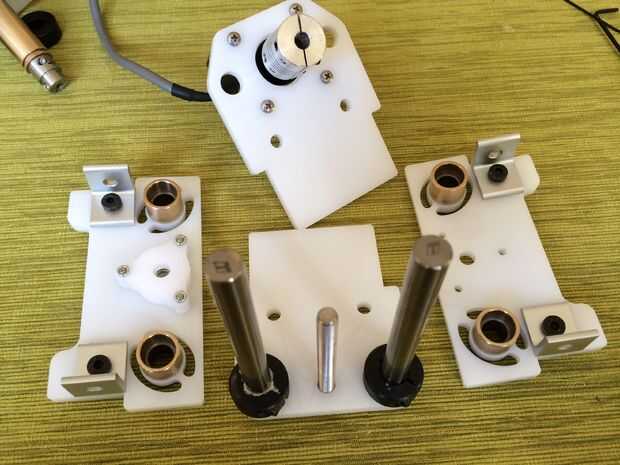

(2) Instale los soportes de ángulo recto de 20 mm y las placas laterales (con M5 tornillos y tuercas de fijación), un motor de pasos NEMA17 (con acoplador helicoidal) a la placa superior (con tornillos M3). También, añadir el conjunto de tuerca cautiva de teflon a las placas laterales (tornillos y tuercas 4-40). Sólo necesita una tuerca prisionera de teflón. Pero si eres inteligente probablemente puede averiguar cómo cargar dos de ellas para reducir la reacción.

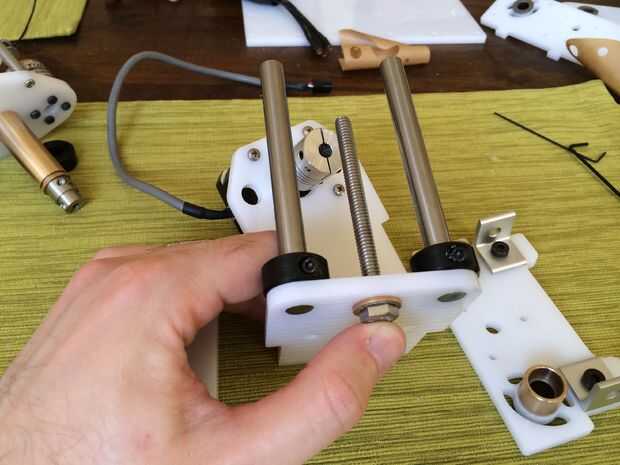

(3) Monte los carriles de 4" y las partes de eje que van sobre ellos. No te olvides de los collares de cojinete y eje de empuje!

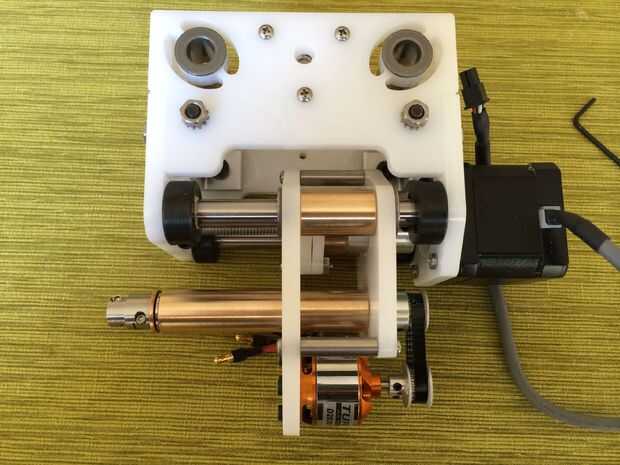

(4) Utilice M5 tornillos y tuercas de seguridad para el lado y las placas de arriba juntos. Pero antes de que apriete hacia abajo, deslice los ejes de 3/8" a través de los cojinetes del eje x. Esto asegurará que no apriete el montaje de una manera que no está bien alineado. Si no están alineados los cojinetes a cada lado, el carro no se desliza suavemente. Puede que necesite a las Naciones Unidas-apriete y vuelva a apretar los tornillos que sujetan el carro juntos hasta llegar suave deslizamiento de los dos carriles. También asegúrese de que el conjunto Z se deslizará suavemente a lo largo de los rieles verticales. Esto es fundamental para conseguir movimiento suave - los motores serán capaces de empujar un carro mal alineado a lo largo del carril, pero que se pegue y deslizarse y causar reacción, en lugar de deslizar suavemente.
