Paso 4: Armar el eje z y el eje
Ahora usted realmente comenzará a montar! Empezaremos con el eje z.

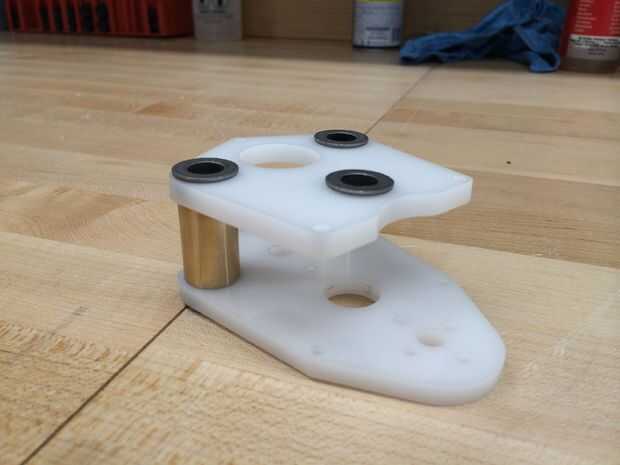

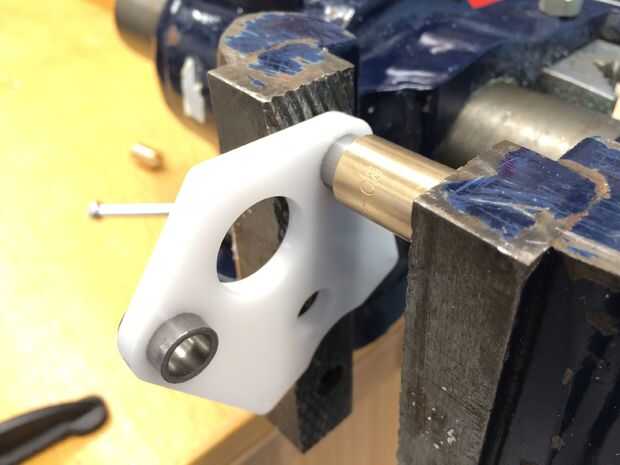

(1) utilizar bujes con brida de 4 y 2 casquillos de latón de 1 pulgada a la placa superior e inferior del eje z. Utilice un tornillo de banco para presionar el buje con brida en las mangas para fijar el acrílico en su lugar. (Esto es una prensa muy firme, pero es necesario para mantener las articulaciones de confundir aparte debido a la vibración que muele.) Si no tienes un tornillo de banco puede hacer uno con algunas arandelas, un perno de 1/4-20, una tuerca de 1/4-20 y algunas llaves. No presione demasiado o se te fracture el acrílico. Una vez montadas los bujes y las mangas a las placas, asegúrese de que un eje de 3/8" se deslizan suavemente a través de cada Asamblea. Si no sus bujes están probablemente desalineados. Presionar un poco más les se enderezan. Si no suave movimiento deslizante, que su eje no viaja bien, así que jugar con esto hasta llegar justo.

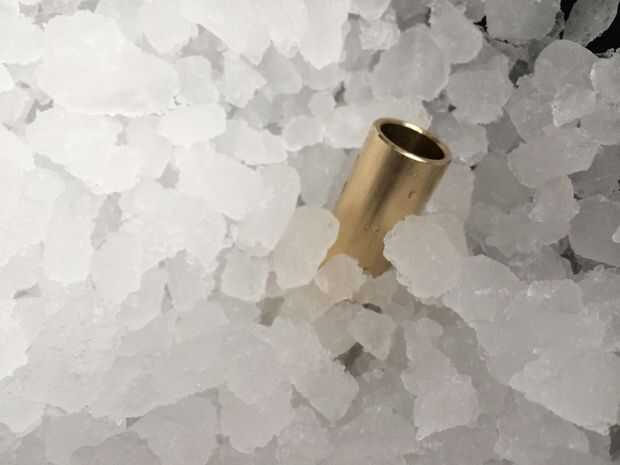

Punta pro: Si tienes un ajuste de prensa que no va bien en, enfriar el interior parte de hielo para reducirlo.

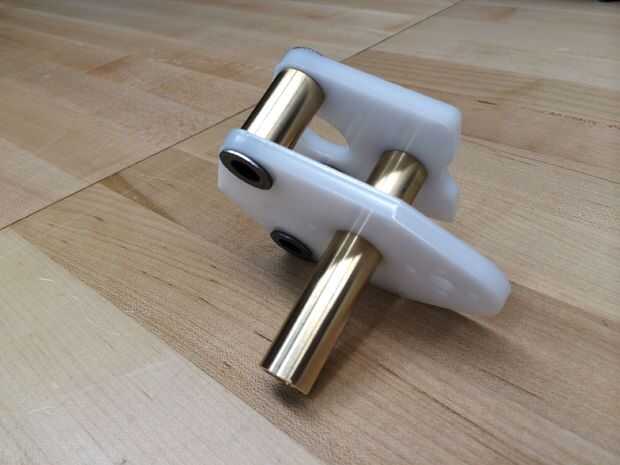

(2) ahora agregar el casquillo portahusillo. Esto se sujeta con un brida buje en la placa superior, pero se extiende a través de la placa inferior. De nuevo, utilice un tornillo de banco para el buje en la funda del asiento.

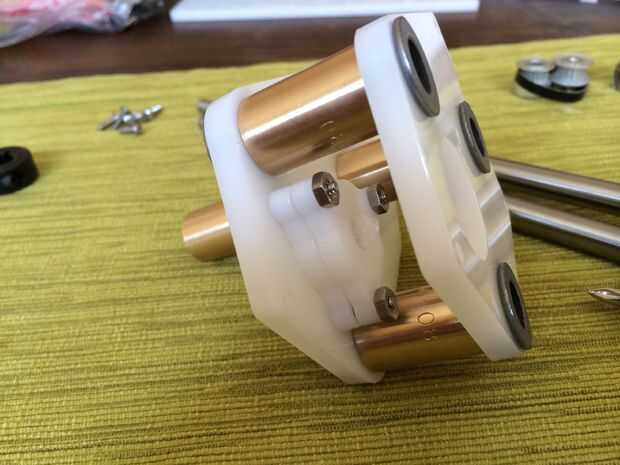

(3) Monte el conjunto de tuerca cautiva de teflón.

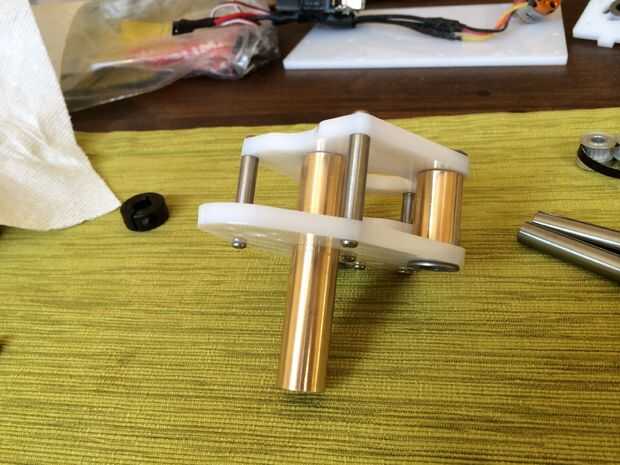

(4) añadir los separadores 1"(y los tornillos 4-40 que mantienen en su lugar).

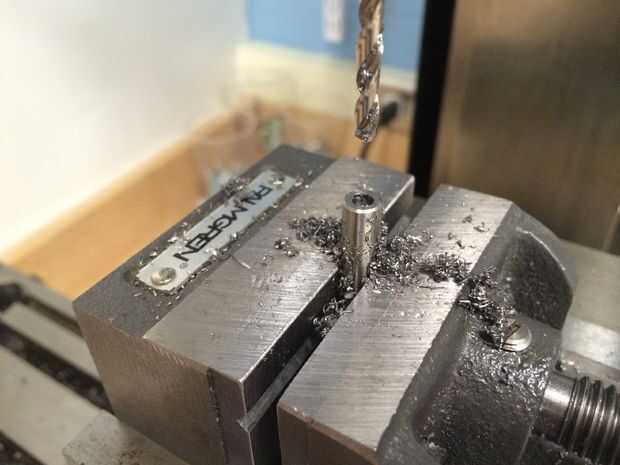

(5) Perfore el eje rotatorio. Esto es opcional pero útil - si perfore el eje podrás estrangular para arriba más lejos en tus fresas y brocas, que reduce la flexión y la vibración. Pero para ello necesitarás un taladro y un tornillo de banco para sostener el eje. Utilice una broca #29 y un montón de fluido de corte. A partir del orificio con un taladro de centro también es muy útil.

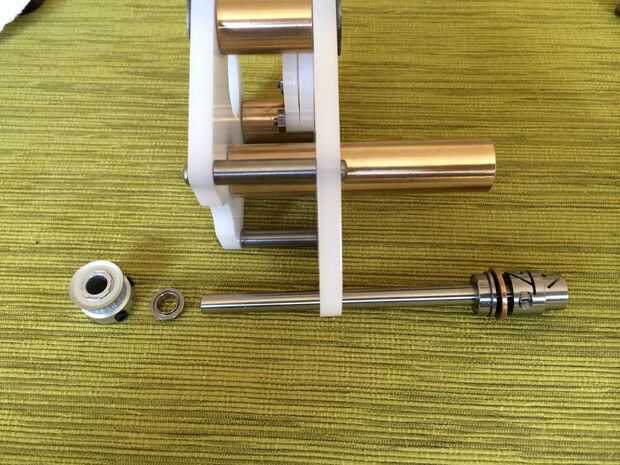

(6) añadir los rodamientos de bolas, 1/4" eje de transmisión, arandelas de empuje, acoplador de eje rígido y polea de correa dentada. Cuando usted apriete la polea de la correa de momento sobre el eje, presione hacia abajo en la polea para crear carga en el eje. Usted debe tener suficiente precarga que el eje no se deslice hacia arriba y hacia abajo a través de los rodamientos, pero todavía debe girar libremente.

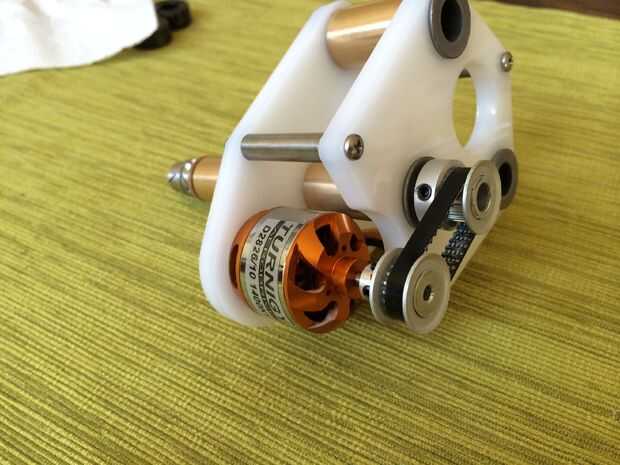

(7) montar el motor a la placa inferior con tornillos M3, pero no apriete hacia abajo todo el camino. Luego añadir el 2 º tiempo correa polea y la correa. Ahora tense la correa tirando del motor del eje y apriete los tornillos de M3. La correa no necesita ser sólo ajustado - apretado. Ahora podrá hacer girar el eje girando el motor. Si sientes resistencia facilitar para arriba en el eje de la carga o tensión de la correa.
