Hacer un molino CNC con un cortador láser (3 / 10 paso)

Paso 3: Las piezas de encargo del corte del Laser

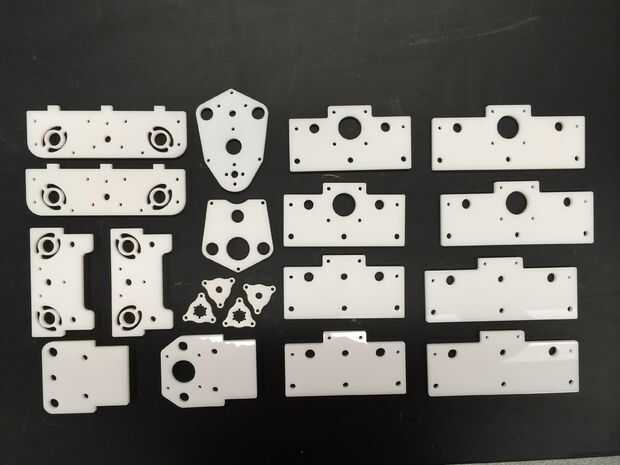

Ahora usted tendrá que fabricar las piezas de encargo de acrílico de 1/4"(6 mm). El acrílico es un material fantástico porque es barato, gran cortes con láser y es muy rígido. La mayoría de los agujeros en las piezas de encargo son agujeros, así que no importa si sale un poco grande o un poco pequeño. Pero muchos de los casquillos press-fit, por lo que estos orificios deben ser del tamaño correcto. Esto es complicado, porque si el foco del láser es más grande, fuera de foco, o solo muy caliente tendrás un agujero un poco más grande. Puse los agujeros encajan en una capa separada en cada archivo para que pueda ajustar su tamaño (después de cortar agujeros de prueba) hasta llegar a una bonita firma press-fit. (Asegurarse de que los centros de agujero permanezcan en el mismo lugar!) Si va a enviar los archivos de error en el tamaño de los orificios que son demasiado pequeños. Es mucho más fácil abrirlos con algún papel de lija que al hacerlas más pequeñas. (Sin embargo, revestimiento epoxi trabajará para ello en un sujetador.) Usted notará que la parte superior del agujero del corte es generalmente un poco más grande que la parte inferior. Puede actuar como una cuña que le ayudarán a su prensa el asiento montar las piezas.

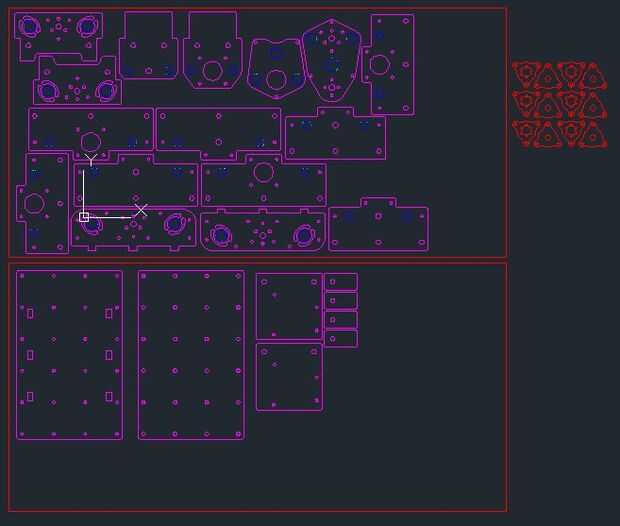

Todos de 1/4" piezas de espesor se pueden cortar de dos 12" x 24" hojas de acrílico. Acrílico blanco es fácil de conseguir y se ve muy bien, pero podría usar claro o cualquier otro color para una mirada de encargo. También hay un número pequeño de 1/8" espesor piezas (estos son los soportes de tuerca cautiva de teflón, en la capa"Fina"). Estas todo encajará fácilmente en una hoja de 6 "x 6".

Si quieres que trate de hacer las piezas de un material diferente (MDF, aluminio, delrin) a continuación, vaya para él. Pero acrílico funciona bastante bien...
