Hacer aficionado PCB con herramientas profesionales de CAD mediante la modificación de "Normas de diseño" (5 / 15 paso)

Paso 5: Rutear automáticamente con los valores por defecto, y lo que está mal con él...

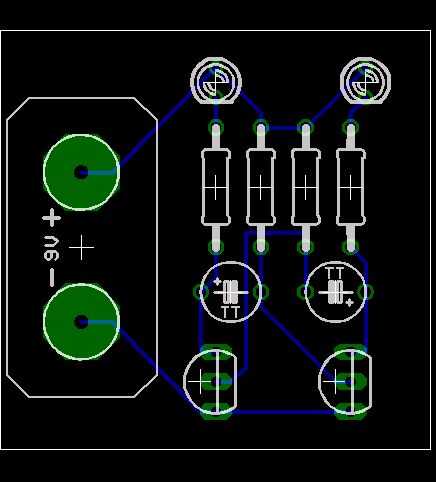

Entonces que jugar con el Autoruter un poco, teniendo cuidado de poner la dirección superior más adelante a "N.A." para conseguir una placa unilateral (pero usando todos los ajustes de defecto). Obtiene algo que se ve así.

Realmente se ve bastante bien. ¿Cuál es el problema? El problema es que si intentas hacer eso tablero en su cocina, usted probablemente estará en para un montón de frustración. Hay dos problemas principales:

1) rastro ancho. El ancho de traza predeterminado es 10mil (un mil es 1/1000 de pulgada) o unos 0,2 mm que está muy bien para los fabricantes más profesional de PCB; más rutinario y fiable puedes juntas hasta 6mils. Pero es muy fino lograr usando algo como transferencia de toner (recordemos que un lápiz mecánico fino es 0,5 mm - casi 3 veces mayor!)

Hay un problema similar con la cantidad de almohadilla izquierda alrededor de los orificios; mientras que está bien para una perforación del CNC la máquina de lujo, si se intenta taladrar los agujeros con equipo casero típico probablemente terminarás quitando el cojín entero.

2) separación. Este es el espacio dejado entre las pistas (o entre las pistas y pads). Como la anchura de la traza, por defecto un pequeño número: 8 mils. no es un valor realista para un aficionado...
