Hacer aficionado PCB con herramientas profesionales de CAD mediante la modificación de "Normas de diseño" (7 / 15 paso)

Paso 7: Modificar las reglas de despacho

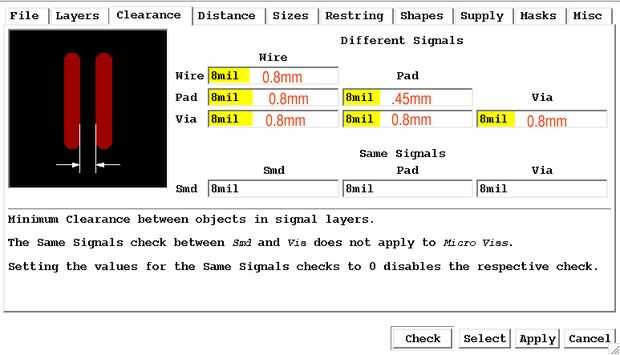

En el panel de separación, podemos controlar la separación deseada entre varias diversas clases de objetos. La separación por defecto es 8mils por todo...

En algún momento usted necesita decidir lo que usted quiere los valores a ser. Esto es sólo un ejemplo, para llegar a escoger. Me gusta 0.8m m, que está muy cerca de 1/32 pulgadas. Así podemos establecer un montón de los valores de despacho a 0,8 mm:

El espacio de "la misma señal" puede permanecer en una pequeña cantidad; no nos preocupamos mucho sobre eso. La separación a la almohadilla tiene que ser un significativamente menor 0,5 mm; más sobre eso más adelante...
