Hacer 3d mapas Topo impresa de cualquier parte (5 / 7 paso)

Paso 5: Haga el modelo

El mejor programa para hacer un 3d del modelo de datos DEM es AccuTrans3d . Este es otro programa peculiar que hace todo tipo de cosas increíbles. Como MicroDEM tiene la sensación de alguien caja de herramientas personal que escribieron hacer lo que tenía que hacer en el momento y luego lanzado al mundo en caso de que alguien tenía un uso para él. Abajo puede cargarlo y prueba gratuitamente, pero si decides usarlo envíe el autor $20 él lo pide. No es muy pulido y la interfaz a veces es difícil, pero una vez que el cuelgue de ella hace un gran trabajo de sintonizar nuestros datos DEM de un modelo 3d exacto.

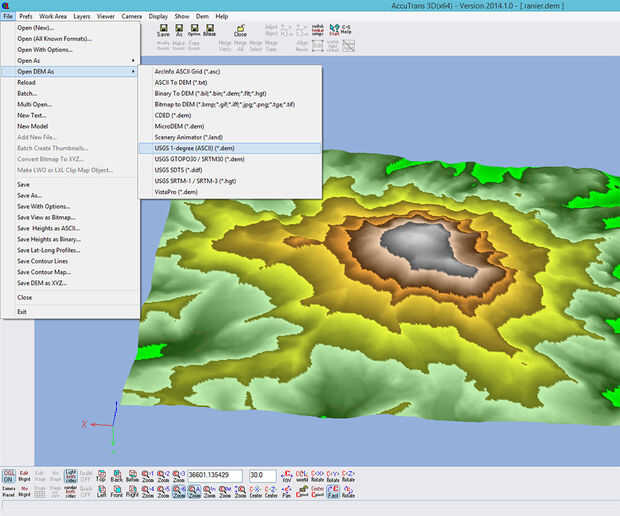

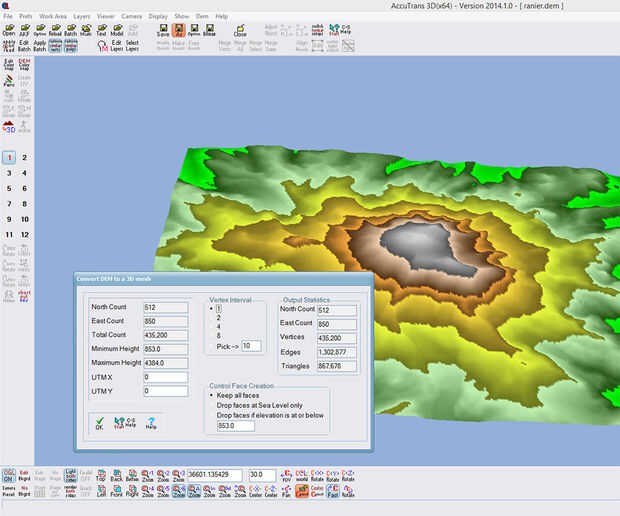

El flujo de trabajo comienza con la apertura de su archivo DEM como un grado 1 de USGS ASCII DEM. Luego use la función "convertir a 3d" para hacer su modelo. Cuadro de diálogo de la herramienta le da la opción para diluir los datos un poco que usted puede hacer si tienes un conjunto grande de datos y un equipo de retos de memoria. Después de haber hecho la conversión sugiero la herramienta de "objeto de ajuste" para reducir un poco el modelo. AccuTrans ve a tamaño real de las cosas por lo que si se intenta exportar una montaña no va a caber en tu impresora, y puede causar una muerte dolorosa a cualquier software de modelado que lo abra con. Escala por lo que el factor le necesita conseguir el modelo en su impresora. Unidades internas de AccuTrans son metros, pero los que se interpretan como milímetros al importar el modelo en otro software.

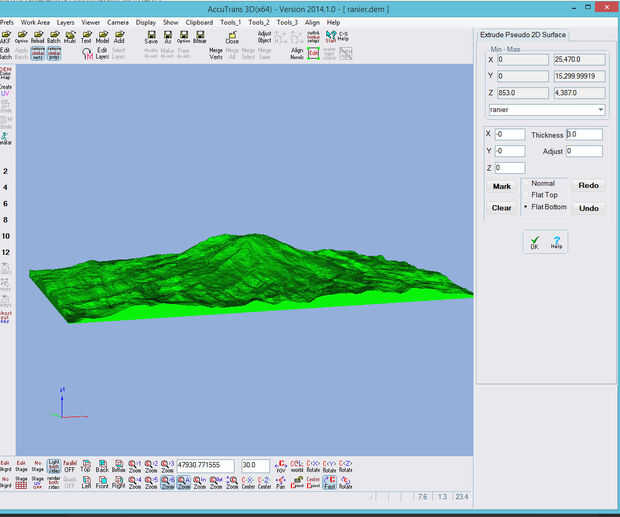

Derecho ahora el modelo es la superficie del terreno por lo que no es imprimible. Por suerte podemos utilizar la herramienta curiosamente llamado "superficie sacan Pseudo 2d" a arreglar eso. Usted puede elegir si se va a aplanar la base para la impresión en una impresora FDM o simplemente espesar la superficie para la impresión más económica en impresoras industriales como Shapeways utiliza. El algoritmo que se aplana la base es un poco molesto porque proyectos cada polígono de la superficie superior hasta la parte inferior. Esto duplica el tamaño de su archivo, cuando lo realmente sólo necesita añadir 4 puntos de datos para definir el fondo rectangular plana como un solo polígono.
