Hacer 3d mapas Topo impresa de cualquier parte (4 / 7 paso)

Paso 4: Crunch sus datos

Así que espero que en este punto tienes un archivo GeoTIFF descargado y sin cremallera. Algunos de ustedes pueden reconocer que un fichero TIFF es un formato de archivo de imagen de trama estándar. Así que debe venir como ninguna sorpresa realmente puede abrir este archivo con Photoshop o un programa similar y lo mira. Es una imagen de escala de grises donde las áreas más oscuras representan elevaciones más bajas y las áreas más claras representan puntos más altos. Es posible ejecutar esta imagen a través de uno de los múltiples programas que convertir imágenes de escala de grises a modelos 3d. Este es un método útil como último recurso, pero se dejan adivinar en la escala del eje z. ¿Usted puede fudge, pero x e y ejes de su modelo son exactos a milímetros no debería ser así el eje z?

Mi flujo de trabajo recomendado: toma el GeoTIFF y lo convierte a un archivo Ascii DEM. Hay un par de programas que puede utilizar para esto. Mejor es empezar con 3DEM . Aunque este programa ya no se está desarrollando lo todavía funciona la mayoría del tiempo por lo que pedimos de él. Simplemente abrir el GeoTIFF, admirar la bonita imagen y guardarla es un DEM de ASCII. No podía ser más simple, excepto que no funciona con todos los conjuntos de datos por ahí.

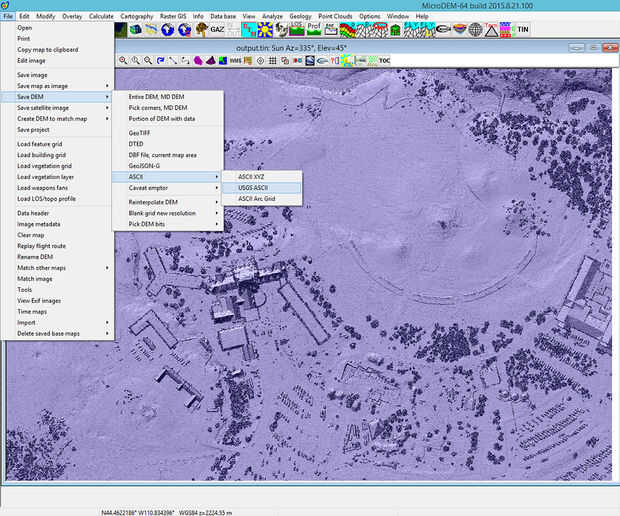

La otra opción que aquí se llama MICRODEM. Hace todo tipo de cosas que estoy seguro que son increíbles a personas que las entienden. Para nuestros propósitos sólo cargar su GeoTIFF, que se refiere a como abrir un DEM (sólo para hacer las cosas confusas) y luego guardarlo como un USGS ASCII DEM. También digno de nota, hay una función para generar el archivo directamente como un modelo 3d de obj. Esta opción se encuentra en el submenú del apropiadamente llamado "emptor de la advertencia". A veces es útil cuando falla el siguiente paso, pero generalmente produce modelos con una gran cantidad de artefactos que necesitan ser limpiados para arriba con la mano.
