Guía de muelle 9: Inventor 2016 Omax IntelliCAM flujo de trabajo para corte por chorro de agua 5 ejes muelle 9 (3 / 3 paso)

Paso 3: trayectorias de 5 ejes en el diseño de Omax

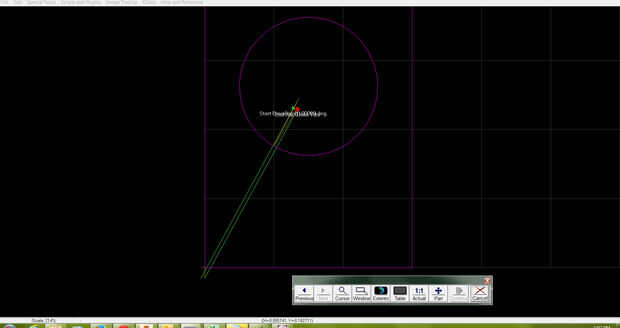

11) Asegúrese de que su escala es correcta en el diseño. La cuadrícula se establece en intervalos de 1" como una referencia visual rápida.

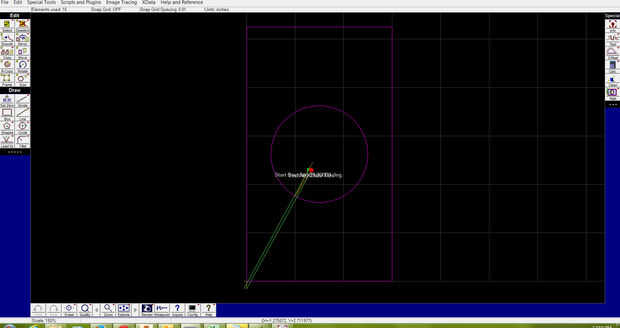

12) golpeó el "Camino" a la derecha de la pantalla para generar trayectorias de herramienta.

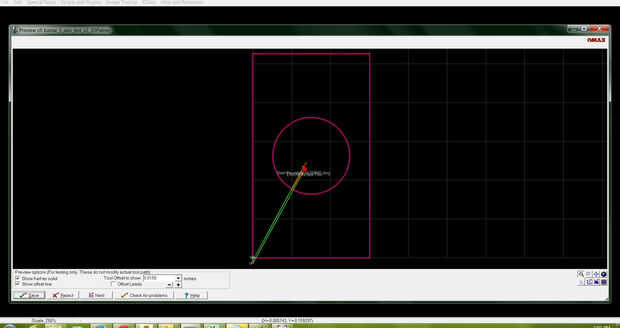

13) elija su lugar de inicio y pulsa "Guardar".

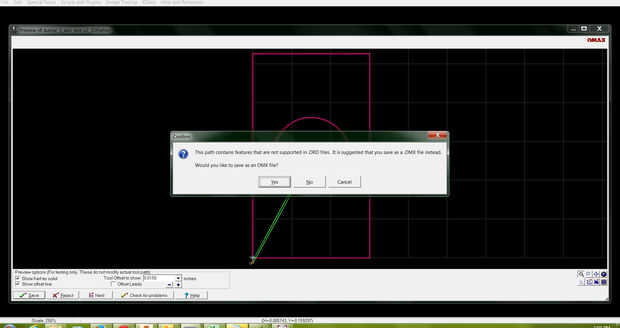

14) un mensaje le dirá que la ruta de acceso incluye características que no son compatibles en formato ORD. Haga clic en "Sí" para guardar en formato OMX en su lugar.

15) puede ahora abrir el archivo OMX en Omax hace en el equipo designado por chorro de agua. Eres bueno y vaya!

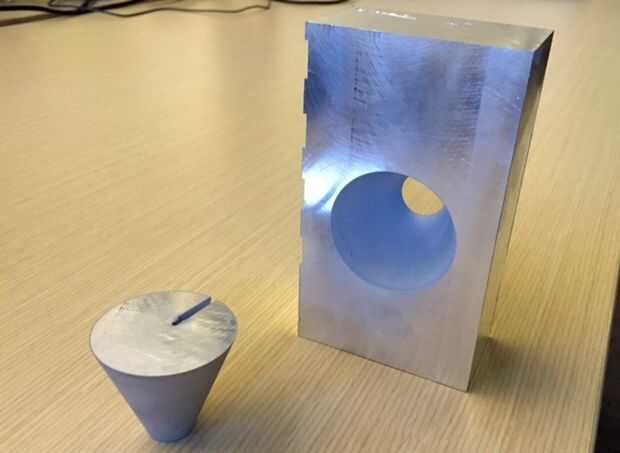

Asegúrese de ejecutar un airpass--colisiones y sujeción son consideraciones mucho más importantes para realizar cortes de 5 ejes.
