Guía de muelle 9: Inventor 2016 Omax IntelliCAM flujo de trabajo para corte por chorro de agua 5 ejes muelle 9 (1 / 3 paso)

Paso 1: Hacer sólido modelo de Inventor 2016

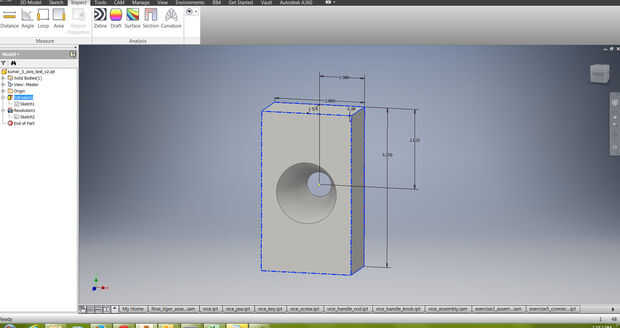

Hice un simple modelo sólido en 2015 Inventor por:

1) sacando un rectángulo 3 x 5,25 pulg. por 1,625" en la dirección positiva de Z

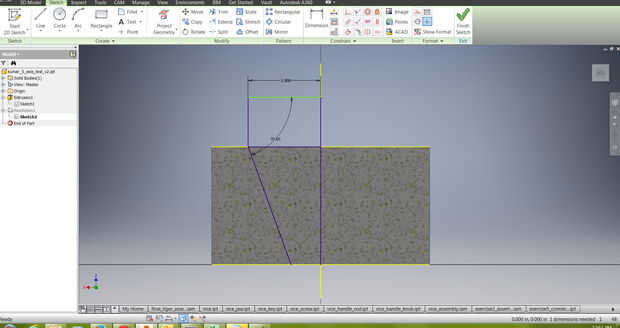

2) crear un dibujo nuevo con un ángulo de 70 grados, cuyo eje central se alinea con el eje z

3) gira eso bosquejo de 360 grados y al mismo tiempo convirtiéndose en una función de corte. Radio del círculo superior es 1 pulgada y luego se va estrechando en.

Al diseñar el modelo, asegúrese de prestar atención a la ubicación del eje z. Recuerde con el cortador Omax Waterjet, su eje z es la altura, aunque por defecto del Inventor es usar el eje y la altura.

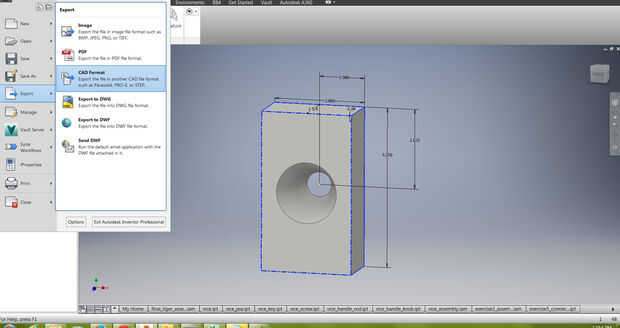

4) entonces, ir a Inventor > exportación > formato CAD

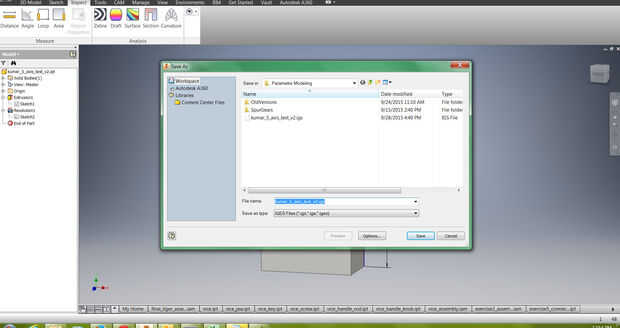

5) Guarde el archivo como un archivo IGES
