Paso 26: Hélice: puntos de montaje y corte de láminas
Materiales:
- hoja de prueba.
- rueda de la bici con la rueda de polea montada.
- hoja de aluminio, suficiente para cinco piezas de 9 "x 12" o 8 "x 12". Un rollo de tapajuntas de aluminio, disponible en la ferretería y la construcción de tiendas, es un buen espesor.
- tela de esmeril de grano medio.
- Mini abrazaderas de plástico.
- pluma de marca.
Fije su posición vertical de la rueda, con la rueda de polea al frente y pensar en el lado de la polea como el nuevo rostro de la hélice. Coloque la hoja de prueba como la imagen de la hoja anotada. Las cuchillas están presionando contra los rayos en la parte delantera de la rueda; ataduras de cremallera sostenga las hojas a los rayos.

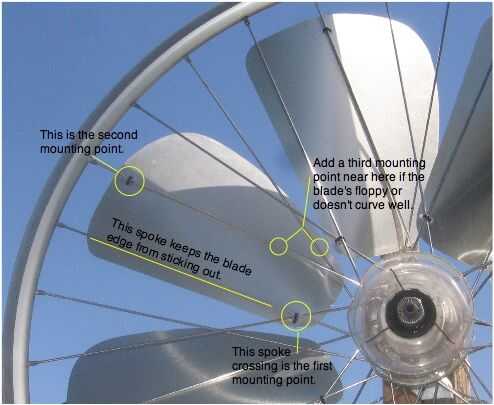

Con un dedo pulgar o el dedo, presione la cuchilla contra el rayo ("primer punto de montaje.") de paso. El rayo crucial es la de 10:00 - jaulas la hoja dentro de la línea de rayo.
Encontrar un segundo punto en la hoja a la prensa, más allá, que una curva que hace la hoja del arco hacia fuera en el frente a unos 30 a 45 grados. (El "segundo punto de montaje.").
Si este esquema no funciona sobre el volante, puede ser debido a un patrón inusual habló. Tratar la imagen del espejo, o encontrar otra forma o la posición que funciona. Corte un nuevo ensayo si es necesario.
Presione la hoja de prueba en los radios. Marcar la hoja con un punto a cada lado de la travesía de habla y en cada lado del segundo punto. Taladros de 1/8" en los puntos. Desde el frente, deslice una atadura a través de un agujero, el rayo y por el otro agujero y cincha para arriba. Después de zip-atar dos puntos, usted puede encontrar que necesita un tercer punto anclado a la forma que desee.
Mirar la hoja de encima. La curva y el ángulo pueden estar bien, pero la hoja puede ser demasiado largo, o no lo suficiente, o el borde posterior puede ser furtivamente más allá de la línea de rayo. Use el marcador para mostrar los cambios necesarios, cortar los lazos del cierre relámpago y cortar y perforar una forma nueva y mejorada de la hoja.
Una vez que estés satisfecho, utilice la hoja como plantilla para dibujar formas más ocho y recorto. (O siete más, para una rueda de 32 radios). Suavizar todos los bordes con lija, así que su propulsor no extraer la sangre.
